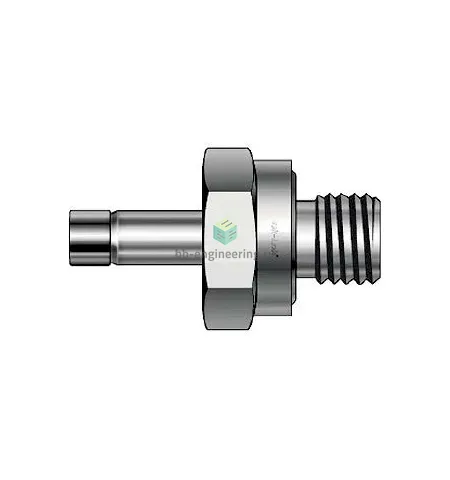

DAM5-5UO-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 1/2"-20-5/16", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой UNF 1/2″-20 — 5/16″ предназначен для перехода от резьбового портa к трубке Ø 5/16″ (≈7,94 мм) в системах контрольно‑измерительной и малогабаритной гидропневматики, отбора проб и технологической арматуры. Работает по принципу двойного обжима: при затяжке гайки две обжимные втулки фиксируют трубку механически, а утопленное уплотнительное кольцо O‑ring обеспечивает герметизацию резьбового соединения между наружной UNF‑резьбой и корпусом. Конструкция обеспечивает герметичность, повторяемость монтажа и устойчивость к вибрации в типичных промышленных средах.

Ключевые особенности конструкции

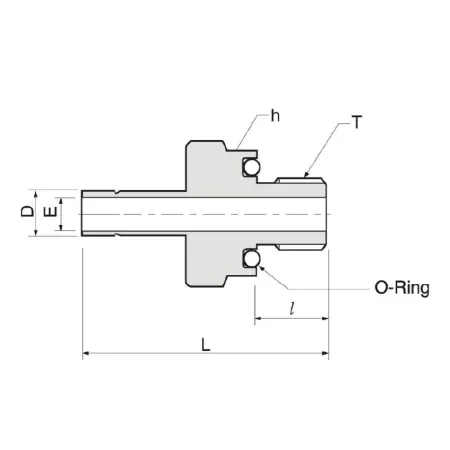

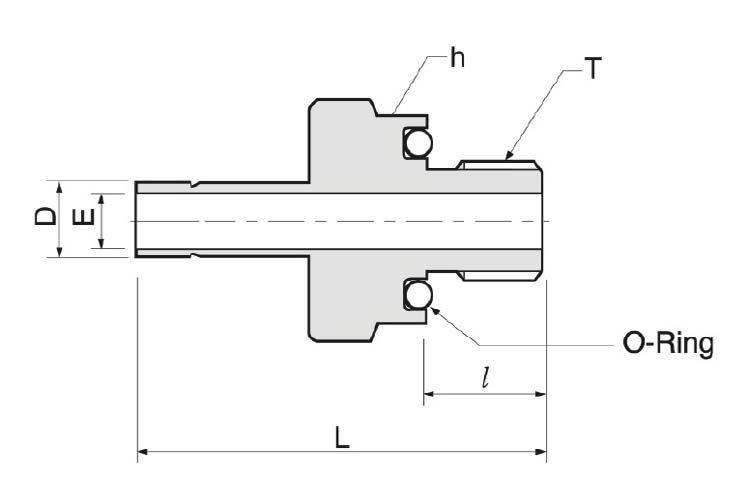

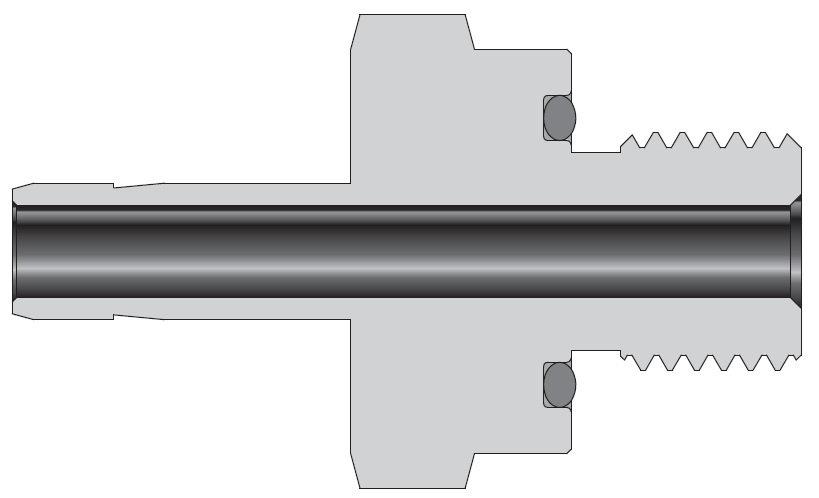

Корпус и обжимные элементы — сталь нержавеющая AISI 316, двухвтулочная конструкция повышенной надежности. Резьбовое уплотнение — утопленное O‑ring, обеспечивает вторичную эластомерную герметизацию помимо металлического обжима трубки. Подключения: канал 1 — UNF 1/2″-20 (наружная резьба), канал 2 — 5/16″ (втулка под трубку). В зависимости от размера и типа уплотнения рабочее давление типично до ≈400 бар (≈5800 psi); рабочая температура определяется материалом O‑ring (например, FKM −20…+200 °C); металл выдерживает более широкий диапазон. Совместим с водой, гидравлическими маслами, технологическими газами и многими коррозионными средами при соблюдении требований к уплотнению.

Экспертные рекомендации по применению

Подбирайте уплотнение по рабочей среде и температуре; при агрессивных средах используйте соответствующий материал O‑ring. Перед монтажом отрежьте и зачистите трубку, удалите фаску, отметьте глубину посадки. Затягивайте сначала вручную, затем моментом по рекомендациям производителя, избегая перетяжки во избежание деформации обжимных колец. При частом разборе рекомендуется смена обжимных втулок; для нержавеющих резьб применяйте совместимые смазки во избежание прикипания. После установки выполните опрессовку/пневмо‑пробу на рабочее давление и осмотрите на течи.
