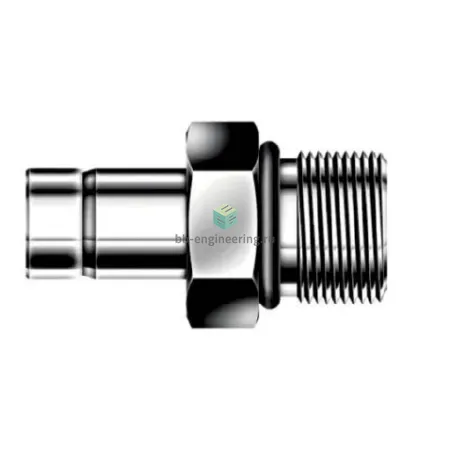

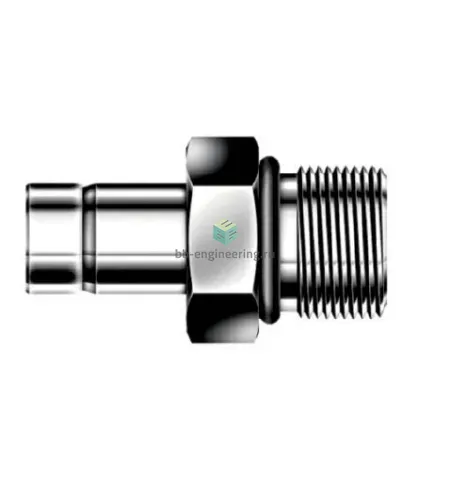

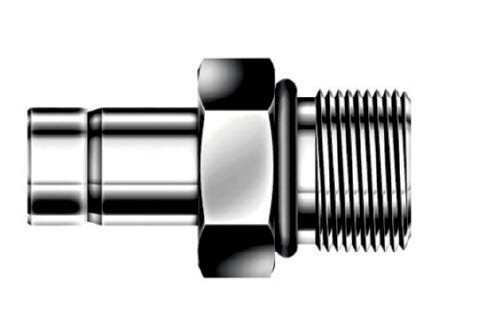

DAM6-4U-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 7/16"-20-3/8", нерж.

Назначение и принцип работы

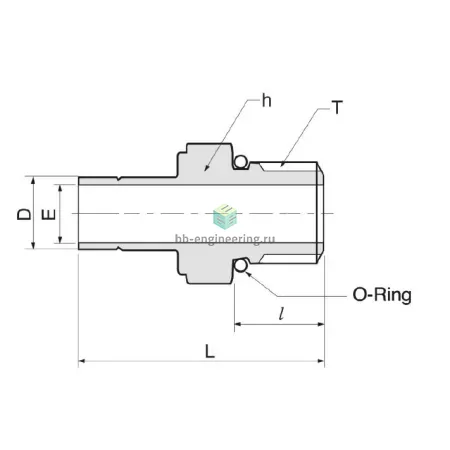

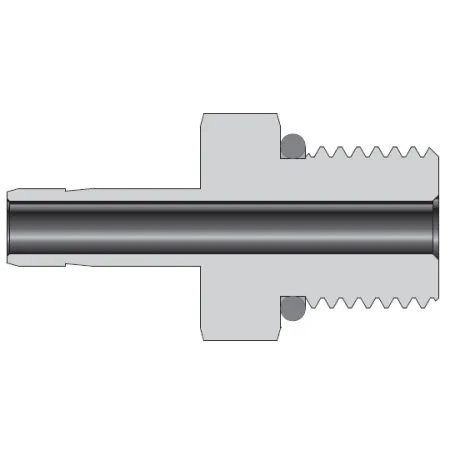

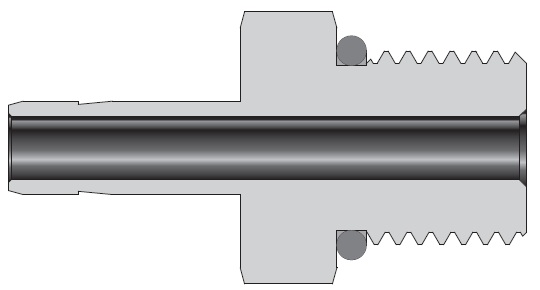

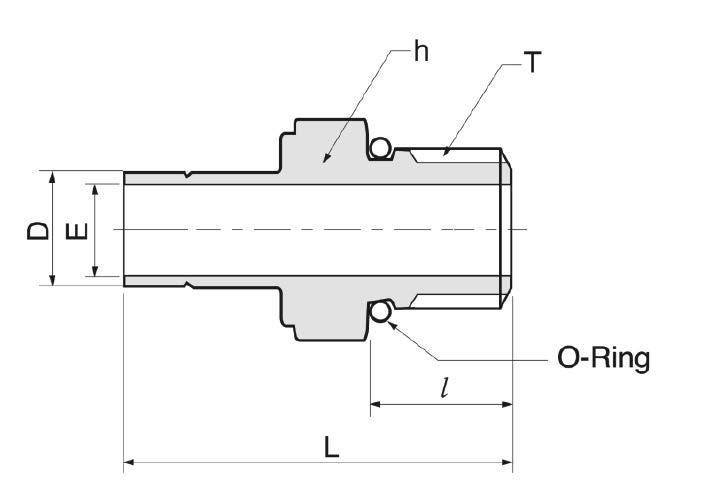

Прямой втулочный переходник с наружной резьбой UNF 7/16″-20 — 3/8″ предназначен для соединения трубчатых линий диаметром 3/8″ (9,525 мм) с портами под резьбу UNF 7/16″-20 в системах измерения, распределения и технологической арматуры. Работает по принципу двухобжимного соединения: при затяжке гайки две обжимные втулки (ferrule) пластически фиксируют трубку, обеспечивая герметичность механическим зажимом, а выступающее уплотнительное кольцо O-ring на нарядной резьбе обеспечивает дополнительное уплотнение резьбового стыка и защиту от утечек при динамических и вибрационных нагрузках.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из коррозионностойкой стали AISI 316, что обеспечивает стойкость к агрессивным средам и солевым растворам. Конструкция — двухобжимная (две обжимные втулки + гайка) для надежной фиксации трубки; резьба — UNF 7/16″-20; втулка под трубку — 3/8″. Стандартное уплотнение резьбы — выступающее O-ring (тип материала подбирается в зависимости от среды). Типичные рабочие параметры для подобных изделий: давление до порядка 300–420 bar (в зависимости от диаметра и материала трубки), температурные диапазоны при уплотнении O-ring (на базе FKM) ≈ -20…+200 °C; при металлическом (без O-ring) уплотнении возможны более высокие температуры.

Экспертные рекомендации по применению

Перед монтажом удалить фаски и заусенцы, обеспечить чистый ровный торец трубки 3/8″, правильно установить переднюю и заднюю втулки. Затяжку выполнять по рекомендациям производителя: первоначально до упора вручную, затем доворот ключом согласно таблице моментов или стандартной практике для двухобжимных фитингов; избегать перетяжки — это приводит к деформации втулок и потере герметичности. Подбирать материал O-ring по рабочей среде (FPM/Viton для гидрофобных сред, NBR для минеральных масел); после установки провести опрессовку на номинальное рабочее давление и проверить отсутствие течей. Для агрессивных сред и высоких температур предпочтительна проверка в лабораторных условиях и использование AISI 316.
