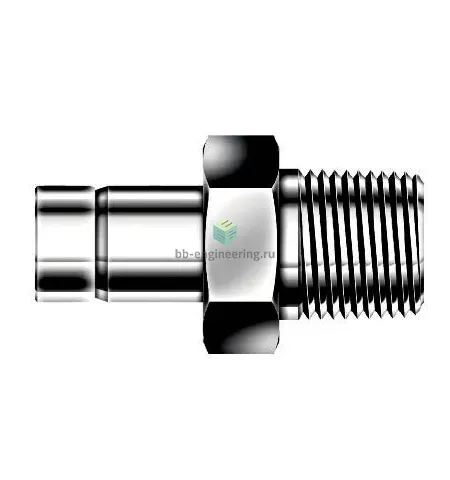

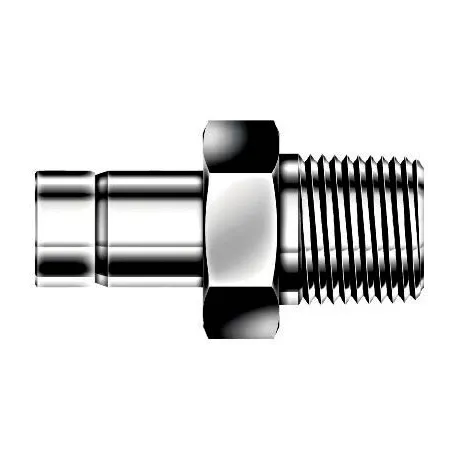

DAM6-6N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой NPT3/8 — предназначен для герметичного соединения трубки Ø 3/8" (9,525 мм) с резьбовыми портами приборов и магистралей. Соединение выполняется комбинированно: резьбовая часть уплотняется ФУМ-лентой (PTFE), а трубное соединение — металлическим обжимом с помощью двух обжимных колец и гайки. При затяжке вторая (задняя) и передняя втулки формируют уплотнительную и держательную зоны, обеспечивая стойкость к высоким давлениям и минимальные утечки. Применяется в КИПиА, гидравлике, пневматике, паровых и газовых линиях.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали (обобщённо: сталь нержавеющая; материал корпуса — AISI 316) для высокой коррозионной стойкости. Конструкция — обжим трубки с двумя обжимными кольцами и гайкой, что увеличивает механическую прочность при вибрации. Резьба — NPT3/8 с уплотнением ФУМ-лентой. Типичные рабочие параметры для исполнения с трубкой 3/8": рабочее давление до ≈400 бар (в зависимости от толщины стенки и условий монтажа), температурный диапазон при использовании PTFE-уплотнения примерно −60…+260 °C. Допустимы среды: вода, масла, технические газы, пар, большинство химически нейтральных и слабоагрессивных сред.

Экспертные рекомендации по применению

Подбор: используйте трубку 3/8" (9,525 мм) с рекомендованной толщиной стенки под требуемое давление. Монтаж: обезжирьте торец трубки, установите переднюю и заднюю втулки, закрутите гайку по рекомендованному моменту — сначала от руки, затем дотянуть по инструкции производителя; резьбу уплотнять только ФУМ-лентой, без герметиков на основе растворителей. Избегайте перетяжки — это деформирует кольца и снижает герметичность. Для условий вибрации или циклических нагрузок применяйте опоры и защиту трубки; при демонтаже заменяйте втулки и проверяйте соединение опрессовкой.
