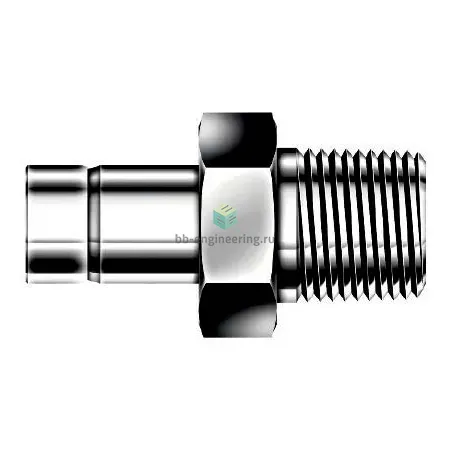

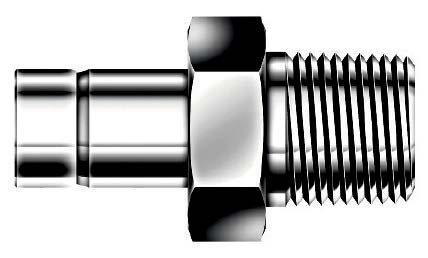

DAM6-6R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R3/8-3/8", нерж.

Назначение и принцип работы

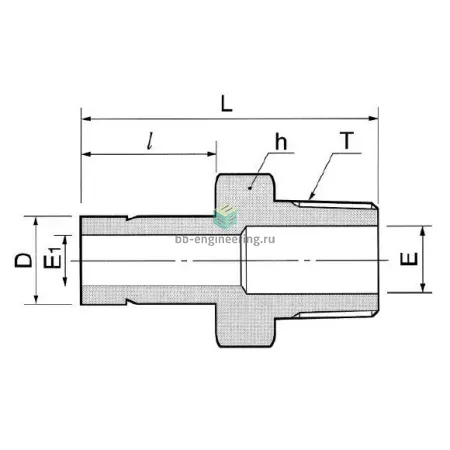

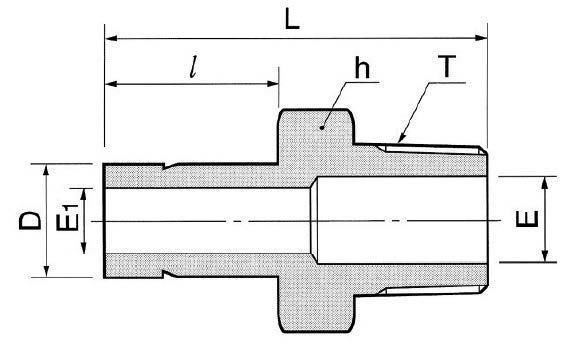

Прямой втулочный переходник R3/8-3/8″ предназначен для коммутации трубных линий приборного и технологического уровня: холодных/горячих жидкостей, инертных и большинства агрессивных газов в системах КИПиА, гидравлики и теплообмена. Соединение выполняется по принципу обжима трубки двумя обжимными кольцами (двухфerrуловая система) и гайкой; резьбовое соединение уплотняется ФУМ‑лентой. Каналы: канал 1 — R3/8 (наружная коническая резьба), канал 2 — 3/8″ (втулка под трубку Ø≈3/8" ≈9,52 мм). Конструкция обеспечивает герметичность при статических и пульсирующих нагрузках, минимизируя утечки и ослабление при вибрации.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах и температурным циклам. Уплотнение резьбы — ФУМ‑лента; герметичность трубного соединения обеспечивают две обжимные втулки и гайка, металл‑по‑металлу. Рекомендуемые рабочие среды: вода, нефть, масла, инертные и многие агрессивные газы. Практические диапазоны эксплуатации: до ≈300 bar в зависимости от диаметра трубки и условий монтажа и температур от –60 °C до +200 °C при отсутствии эластомерных уплотнений.

Экспертные рекомендации по применению

Подбирать переходник под фактический Ø трубки 3/8" (≈9,52 мм) и требования по давлению. Перед монтажом обжать внимательно очистить торец трубки, обеспечить ровный отрез и удалить задиры; вставить до упора втулку. Резьбу уплотнять ФУМ‑лентой в 2–3 оборота, избегать паст и сильных герметиков на конических поверхностях. Гайку затягивать по схеме: сначала вручную, затем ключом до плотного контакта и дополнительно 1–1,5 оборота (или согласно таблице крутящих моментов производителя). Избегать многократных повторных обжимов и применения на мягких пластиковых трубах; при сомнении проводить опрессовку/тест на герметичность при рабочем давлении.
