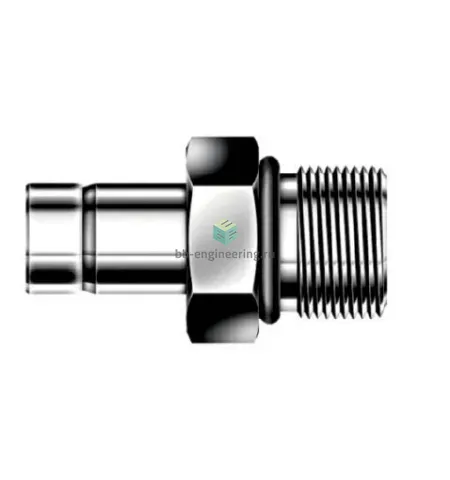

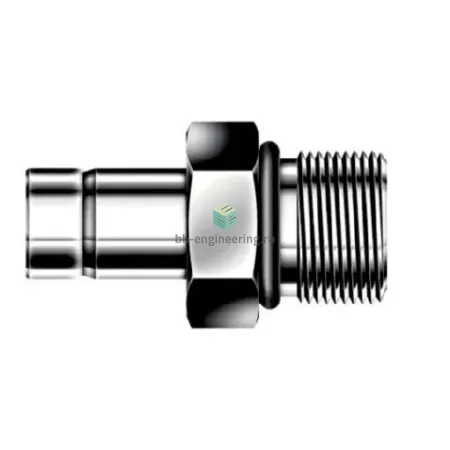

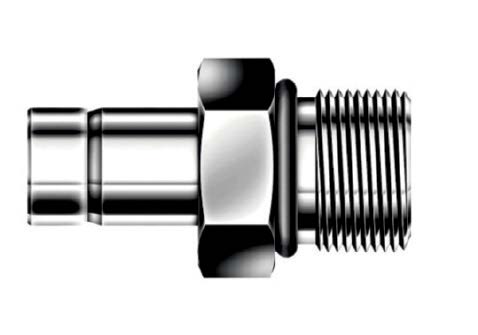

DAM6-6U-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный служит для соединения трубных линий инструментальных систем и перехода с наружной резьбы UNF 9/16″-18 на трубную втулку 3/8″. Решает задачи герметичной коммутации трубопроводов в гидравлике, пневматике, системах отбора проб и газоаналитики. Работает по принципу обжима: гайка, две обжимные втулки (фрателла и распорная) формируют металлопластичное уплотнение на трубе; дополнительный выступающий O-ring на резьбе обеспечивает вторичную уплотнительную защиту резьбового соединения.

Ключевые особенности конструкции

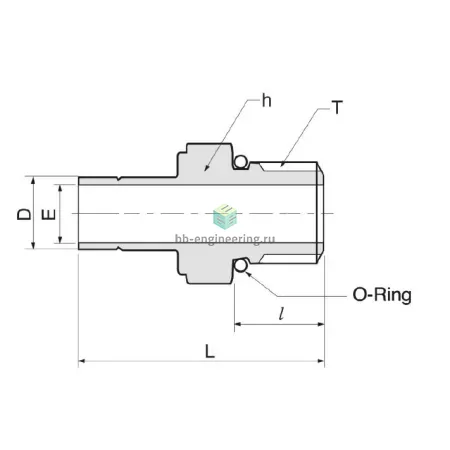

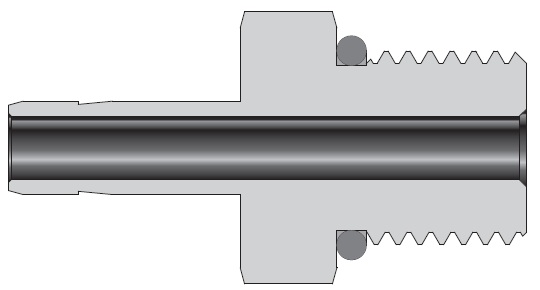

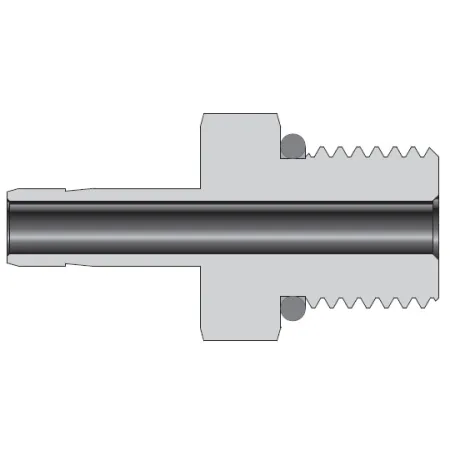

Корпус и комплектация — нержавеющая сталь AISI 316, обжимная схема с двумя кольцами и гайкой, резьбовое подключение UNF 9/16″-18 (канал 1) и втулка 3/8″ (канал 2). Выступающий O-ring обеспечивает мягкую уплотняющую поверхность на резьбе; материал O-ring подбирается по среде (FPM/Viton, NBR, PTFE и т.д.). Типовые рабочие характеристики при правильной сборке: до ~690 bar (10 000 psi) в зависимости от диаметра и толщины стенки трубки и типа уплотнения; температурный диапазон −50…+200 °C в зависимости от материала O-ring. Высокая коррозионная стойкость и применимость к агрессивным средам.

Экспертные рекомендации по применению

Монтаж выполнять на чистые торцы труб без заусенцев, соблюдать рекомендуемую посадочную глубину и момент затяжки по таблице производителя; при повторном монтаже заменять O-ring и проверять состояние обжимных колец. Избегать перекосов и усилий при сборке, предусмотреть опоры для снижения вибрации, протестировать соединение гидростатикой на проектное давление. Подбирать материал уплотнения в зависимости от рабочей среды (кислоты, масла, газ) и учитывать толщину стенки трубки для обеспечения заявленной прочности.
