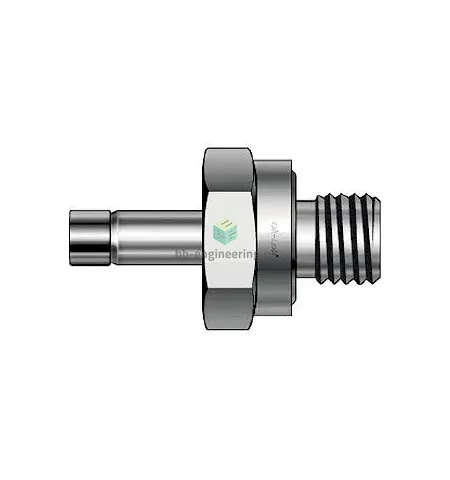

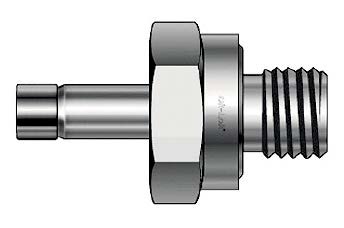

DAM6-6UO-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

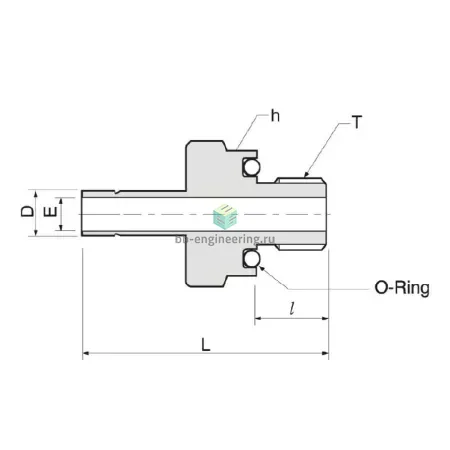

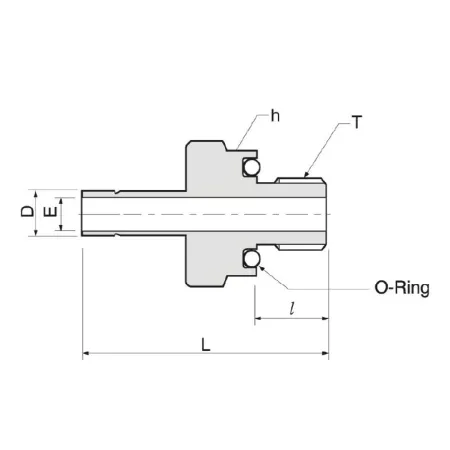

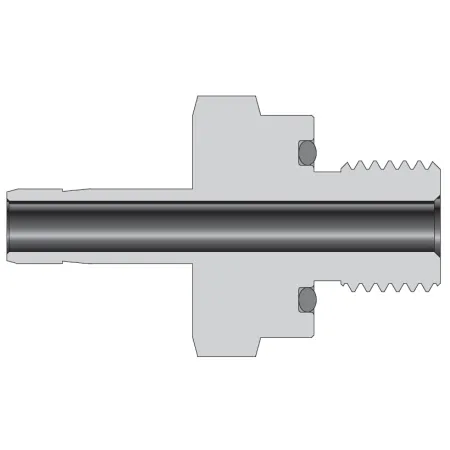

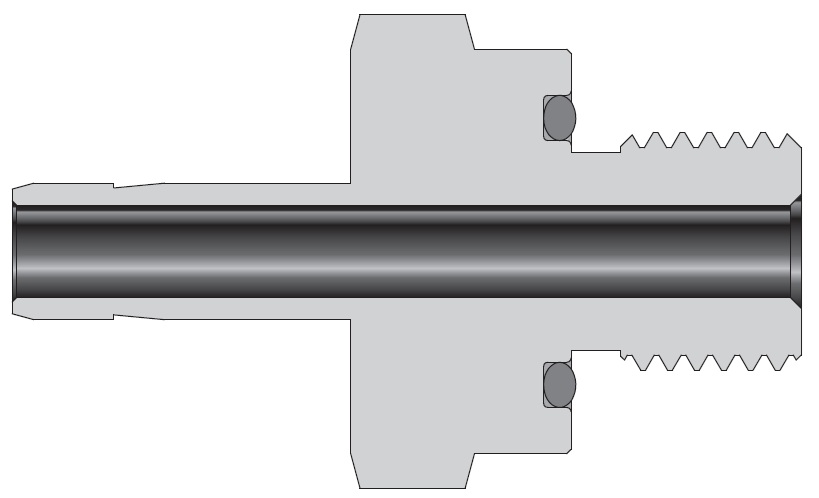

Переходник прямой втулочный с наружной резьбой UNF 9/16″-18 на втулку 3/8″ предназначен для подключения трубных линий к аппаратуре с резьбовыми штуцерами в системах измерения, отбора проб, гидравлики и технологических газов. Конструкция с двумя обжимными кольцами (двухобжимной тип) обеспечивает герметичное соединение трубки Ø 3/8″ (9,525 мм) за счёт осевого сжатия трубки между передней и задней втулками при затяжке гайки; резьбовой стык дополнительно герметизируется утопленным O-ring, предотвращающим утечки в резьбовом соединении.

Ключевые особенности конструкции

Корпус и детали — нержавеющая сталь AISI 316, устойчивы к коррозии и агрессивным средам. Исполнение: обжим трубки двумя обжимными кольцами и гайкой, наружная резьба UNF 9/16″-18, переход на втулку 3/8″. Уплотнение резьбы — утопленный O-ring (материал O-ring подбирается по среде: NBR, Viton, EPDM и др.). Рабочие среды: сжатые газы, гидравлические жидкости, технологические жидкости и нефтепродукты. Типичные диапазоны эксплуатации (ориентировочно) — давление до ~350 бар в зависимости от размера трубки и параметров монтажа; температурный диапазон зависит от материала O-ring (примерно −30…+200 °C при Viton), металлические элементы выдерживают более широкий диапазон.

Экспертные рекомендации по применению

Подбирайте материал O-ring и проверяйте совместимость с рабочей средой. Подготовка трубки: отрезать строго под прямым углом, снять фаску и заусенцы, полностью вставить трубку до упора в втулку. Затяжку выполнять по регламенту: сначала до упора вручную, затем контролируемо докрутить согласно таблице производителя (обычно 1–2 оборота), избегая перекоса и перетяжки. При вибрации применяйте опорные хомуты; перед вводом в эксплуатацию провести опрессовку и проверку на герметичность. Не использовать для кислородных систем без специальной подготовки и очистки.
