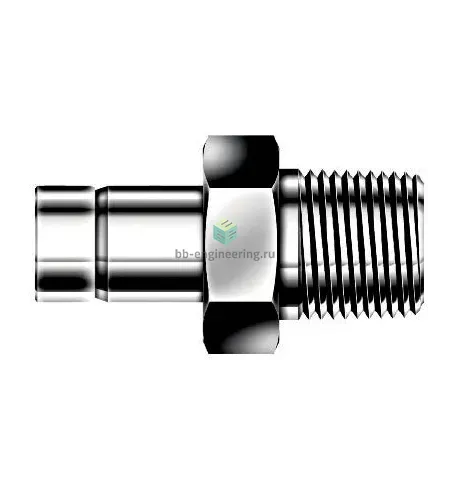

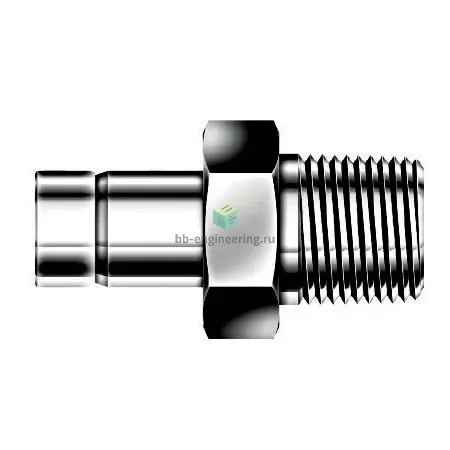

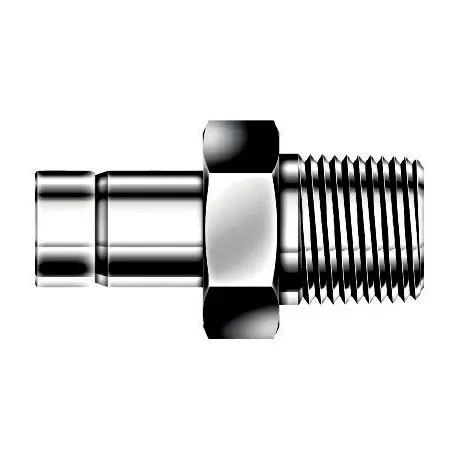

DAM6-8N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT1/2-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный NPT1/2–3/8" предназначен для присоединения 3/8" трубки к резьбовому патрубку NPT1/2 в системах измерения, аналитики и малогабаритной гидравлики. Работает по принципу двухобжимного (double ferrule) соединения: при затяжке гайки втулка и облегчающая распорная (передняя) опорная гильза формируют уплотнение и механическую фиксацию трубки, а резьбовое соединение герметизируется ФУМ-лентой. Решает задачи герметичного перехода от трубки к NPT-портам в полевых и лабораторных условиях, обеспечивая повторяемость и ремонтопригодность монтажа.

Ключевые особенности конструкции

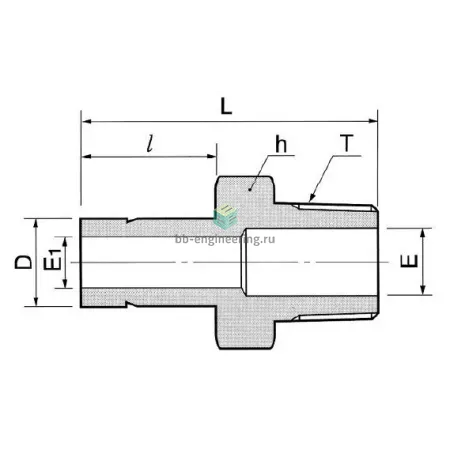

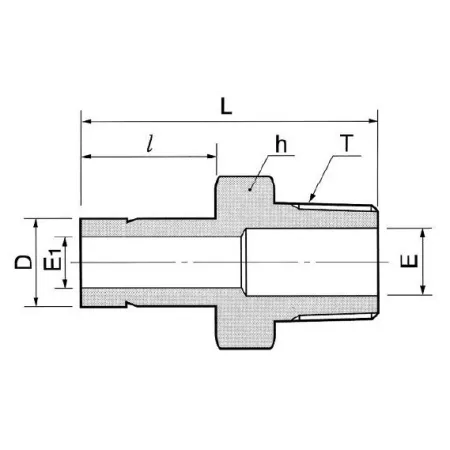

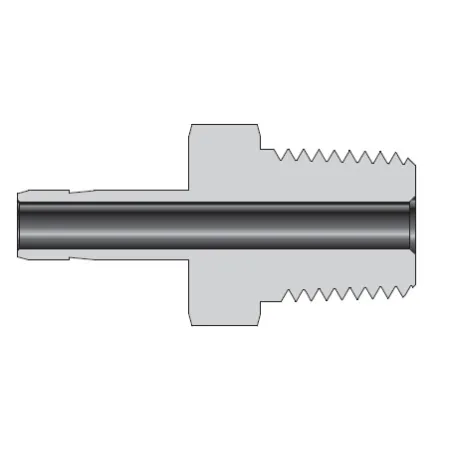

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Конструкция — обжим трубки двумя обжимными кольцами и гайкой (double ferrule) обеспечивает металлическое уплотнение без дополнительных уплотнителей на трубке. Резьба NPT1/2 герметизируется ФУМ-лентой; канал 2 — втулка под трубку 3/8". Типичные рабочие среды: воздух, инертные и технологические газы, масла и жидкости совместимые с 316. Приближённые диапазоны: рабочее давление зависит от диаметра и толщины стенки трубки, типично до ~414 бар (6000 psi) для соответствующих малых диаметров; рабочая температура определяется средой и уплотнителем — ориентировочно от криогенных значений до +400 °C, при использовании ФУМ‑ленты её предел ~+260 °C.

Экспертные рекомендации по применению

Подбирайте переходник под фактический внешний диаметр и толщину стенки трубки 3/8"; перед монтажом обеспечьте правильную глубину посадки трубки до упора втулки. Наносите ФУМ‑ленту на наружную резьбу NPT по направлению заворачивания, избегая попадания обрывков в трубопровод. Затягивайте гайку с усилием по таблице производителя — не допускайте чрезмерной деформации обжимных колец. После установки выполните проверку на утечку давлением и виброиспытание при пульсациях; при агрессивных средах или высоких температурах используйте сертифицированные ленты и дополнительные защитные покрытия.
