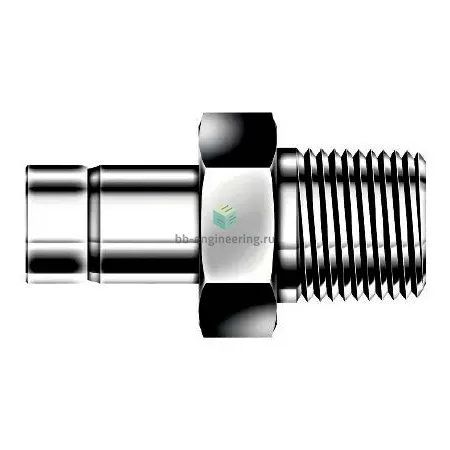

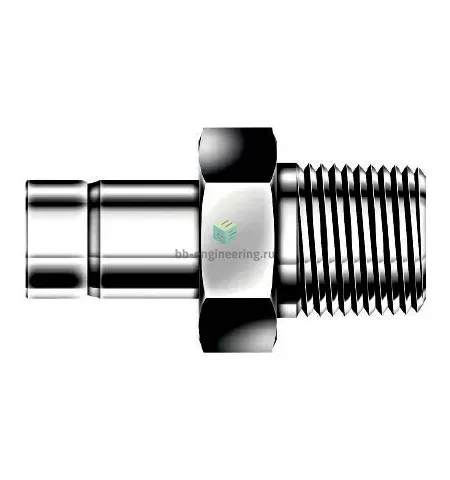

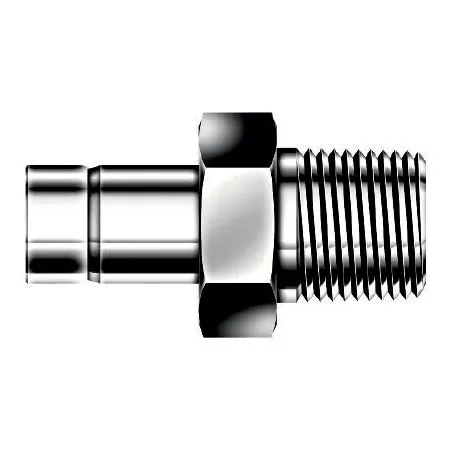

DAM6-8R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R1/2-3/8", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой втулочный предназначен для герметичного соединения трубопроводов и приборных линий с резьбовым ответным элементом R1/2 и трубной обжимной втулкой 3/8". Конструкция решает задачу перехода от резьбового присоединения к обжимной трубке без использования сварки, обеспечивает уплотнение резьбы при помощи ФУМ-ленты и уплотнение линии через двухколецевую обжимную систему (две обжимные втулки + гайка). Работает по принципу осевого сжатия втулок на наружной поверхности трубки при затяжке гайки, что создаёт механическое и уплотнительное соединение, пригодное для измерительных, гидравлических и технологических сред.

Ключевые особенности конструкции

Корпус и все рабочие элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, масла, нейтральные химикаты). Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; уплотнение резьбы — ФУМ-лента. Подключения: канал 1 — наружная резьба R1/2 (BSPT), канал 2 — втулка под трубку 3/8". Для подобных обжимных фитингов типичный рабочий диапазон при корректной установке — средние и высокие давления (зависит от толщины трубки и номинала, как правило до нескольких сотен бар) и температуры от примерно −60 °C до +200 °C в зависимости от уплотнительных материалов и среды.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом толщины и наружного диаметра трубки 3/8" и допустимого давления системы; используйте качественную ФУМ-ленту на резьбе R1/2. При монтаже: вставьте трубку до упора в втулку, затяните гайку вручную, затем ключом — контрольный угол 1–1,25 оборота от ручного положения (точные моменты — по инструкции производителя для конкретного размера). Избегайте перекоса и приёмов ударной затяжки; периодически проверяйте соединение на герметичность при пуске и в вибрационных условиях. Для агрессивных солесодержащих сред рассматривайте материалы с повышенной стойкостью или дополнительную защиту.
