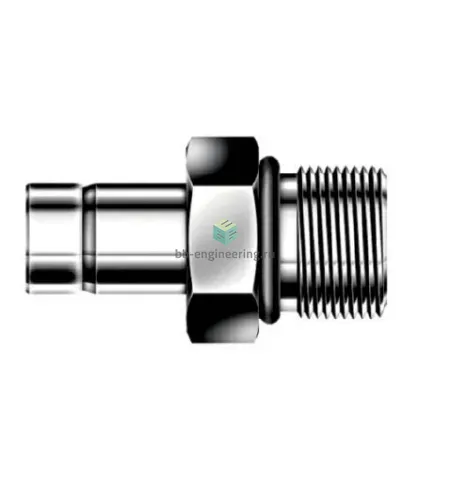

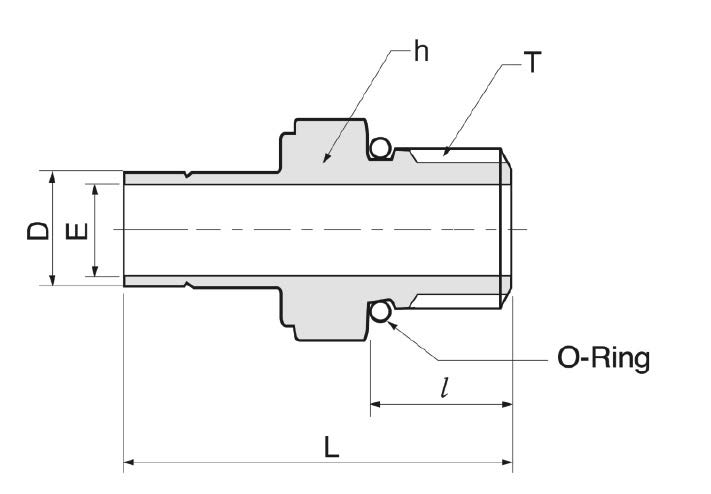

DAM6-8U-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 3/4"-16-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой UNF 3/4″-16 — 3/8″ выполнен для надежного соединения трубных линий приборов и исполнительной аппаратуры, где требуется переход с резьбового подключения на обжимную трубку. Работает по принципу двухкольцевого обжимного соединения: гайка с двумя обжимными кольцами (феррулами) фиксирует трубку, создавая механическое уплотнение, а уплотнение резьбы обеспечивается выступающим O‑ring, предотвращающим подтекание при вибрации и перепадах давления.

Ключевые особенности конструкции

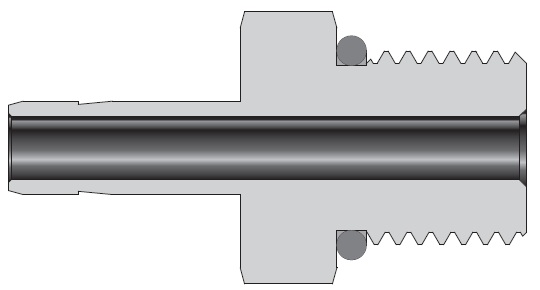

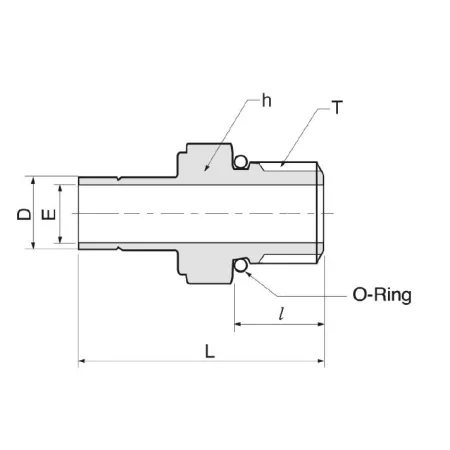

Корпус и все контактные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; уплотнение резьбы — выступающий O‑ring. Подключения: канал 1 — UNF 3/4″-16 (наружная резьба), канал 2 — втулка 3/8″ для трубки. Применимо для гидравлических сред, газов, технологических жидкостей. При стандартных условиях рабочее давление может достигать порядка 420 бар (≈6090 psi) в зависимости от диаметра и толщины стенки трубки; температурный диапазон эксплуатации определяется материалом O‑ring: примерно от −60 °C до +260 °C при использовании соответствующих уплотнений (NBR/FKM/PTFE).

Экспертные рекомендации по применению

Подбирайте материал O‑ring по рабочей среде (NBR для минеральных масел, FKM для агрессивных и высокотемпературных сред). Перед монтажом отрежьте трубку перпендикулярно, удалите заусенцы, обеспечьте правильную посадку феррул. Заворачивайте гайку до предварительной фиксации вручную, затем затяните в два этапа по моментам, указанным производителем; избегайте перетяжки — это деформирует феррулы и снижает герметичность. После монтажа выполните испытание на герметичность при рабочем давлении и контролируйте соединение при вибрации и термоциклах.
