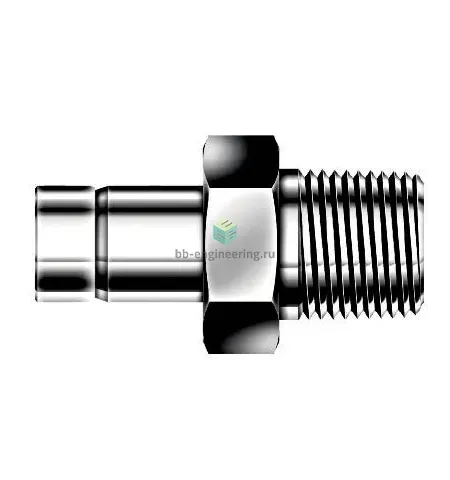

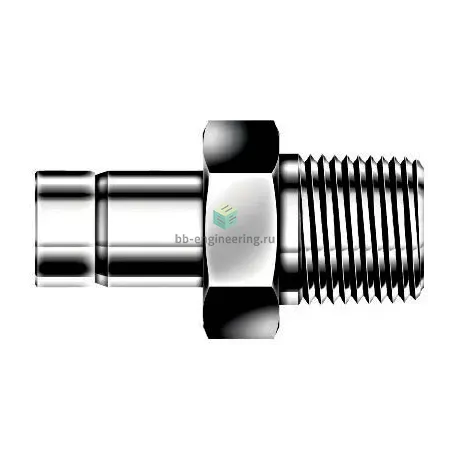

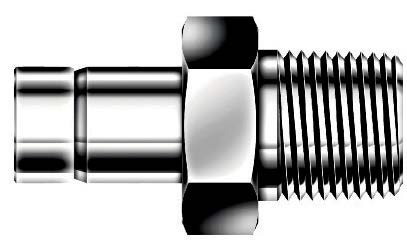

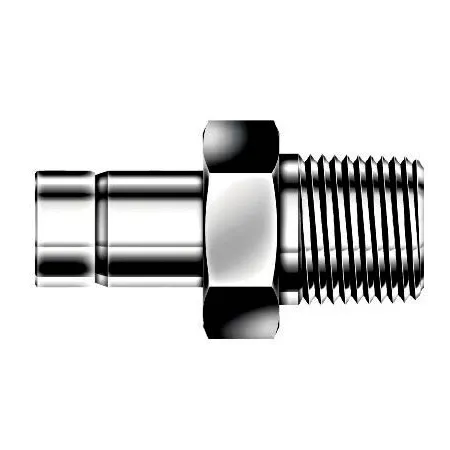

DAM6M-2N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой NPT1/8 и присоединением под трубку 6 мм предназначен для герметичного соединения трубопроводов с мягкими и жёсткими трубками в технологических линиях измерения, отбора проб, гидропневматики и системах КИПиА. Работает по принципу обжима трубки двумя обжимными кольцами (две феррулы) и гайкой — при закрутке феррулы последовательно входит в стенку трубки и формирует металлическое уплотнение; резьбовое соединение герметизируется ФУМ-лентой (PTFE) на наружной резьбе NPT. Конструкция обеспечивает отказоустойчивое соединение для жидкостей и газов при высоких давлениях и вибрации.

Ключевые особенности конструкции

Корпус и комплектные феррулы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип уплотнения резьбы — ФУМ-лента; трубное уплотнение — двухферрульная система с металлометаллическим контактом. Присоединения: NPT1/8 (наружная резьба) и втулочное под 6 мм трубку. При правильной установке типичное рабочее давление малых диаметров до ≈413 bar (6000 psi) при комнатной температуре; рабочая температура зависит от уплотнителя и среды — ориентировочно от −60°C до +200°C для сборок с PTFE и металлическим уплотнением; точные значения уточняйте по рабочему давлению трубки и допустимым температурам уплотнений.

Экспертные рекомендации по применению

Перед монтажом используйте трубку 6 мм с нормированной толщиной стенки, срезайте перпендикулярно, удаляйте фаски и заусенцы. При сборке вставьте трубку до упора, затяните гайку вручную, затем дайте дополнительный момент 1–1,25 оборота (ориентировочно) согласно таблице крутящих моментов производителя — не перетягивайте, чтобы избежать деформации феррул. Резьбу NPT герметизируйте ФУМ-лентой в 2–3 слоя, избегайте попадания ленты в проток. Не используйте повторно феррулы и гайки после демонтажа без проверки; контролируйте коррозионные и температурные воздействия, особенно при работе с кислородом или агрессивными химикатами — требуются специальные процедуры очистки и сертификация.
