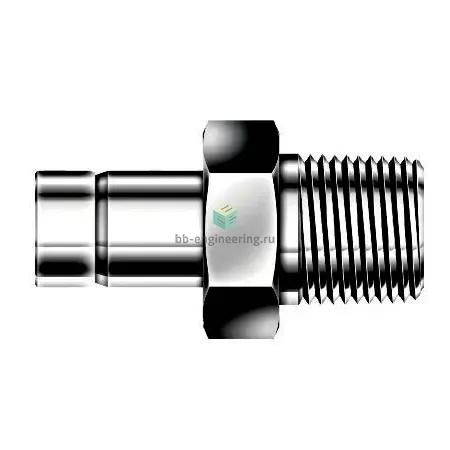

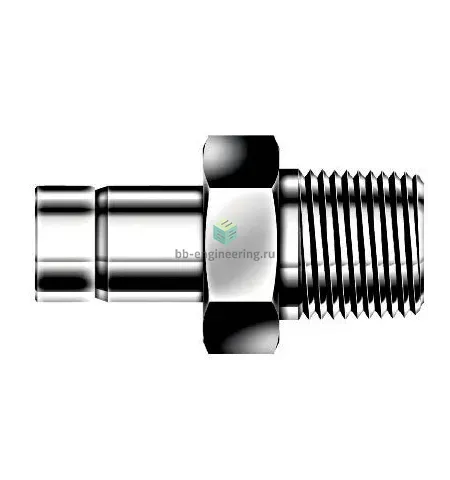

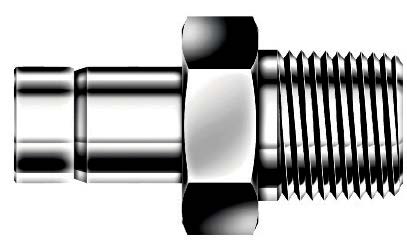

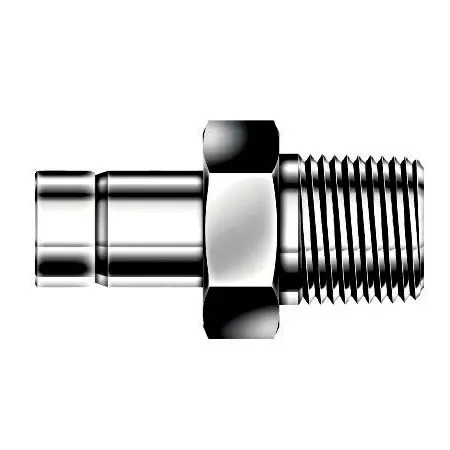

DAM6M-4N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой NPT1/4 на трубную втулку 6 мм предназначен для присоединения инструментальных, гидравлических и технологических участков с метрической трубкой Ø6 мм к резьбовым портам NPT 1/4" в системах отбора проб, измерений давления и линиях обслуживания. Работает по принципу двухобжимного соединения: трубка фиксируется двумя обжимными кольцами и гайкой, а резьбовое соединение герметизируется ФУМ‑лентой. Конструкция обеспечивает повторяемое и виброустойчивое уплотнение при типичных рабочих давлениях и температурах для трубных обжимных фитингов.

Ключевые особенности конструкции

Корпус и внутренние элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии в агрессивных средах (вода, масла, нейтральные химикаты, технологические газы). Уплотнение резьбы — ФУМ‑лента; уплотнение трубки — двухкольцевая (two‑ferrule) схема, обеспечивающая металлическое уплотнение и минимальную разработку течи. Подключения: канал 1 — NPT1/4", канал 2 — 6 мм (втулка). Диапазон эксплуатационных параметров варьируется в зависимости от толщины стенки трубки и условий: типично рабочее давление для Ø6 мм — до нескольких сотен бар (при корректной толщине стенки), температура эксплуатации — от низкотемпературных режимов до температур, совместимых с AISI 316 и материалом уплотнений (ориентировочно от −60 °C до +400 °C).

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и требуемое рабочее давление. Рекомендуется: срезать и калибровать трубку без зазубрин, полностью вставлять до упора, обеспечить правильный порядок сборки (втулка/кольца/гайка), затягивать гайку сначала вручную, затем доворотом ключом согласно инструкциям производителя (обычно 1–1,25 оборота после прижатия). Используйте ФУМ‑ленту только на резьбе NPT, не наносите пасты внутрь обжимной зоны. Не допускайте многократного переустановления обжимных колец — при разборке заменяйте кольца для исключения утечек. Проводите пробное испытание под давлением и контроль герметичности при вводе в эксплуатацию.
