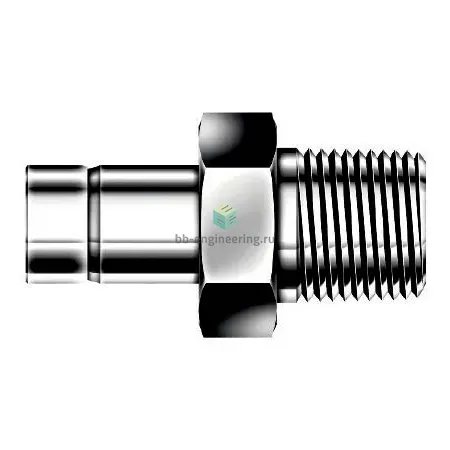

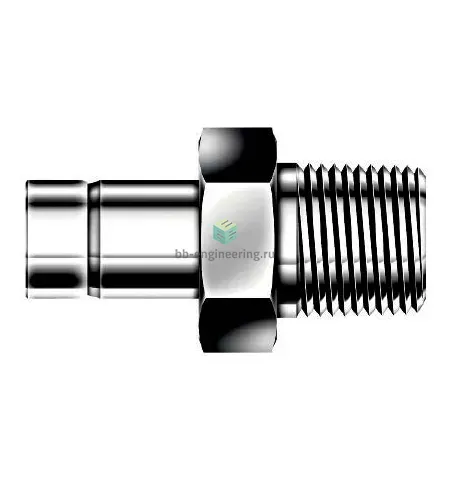

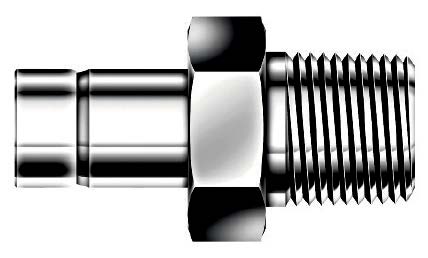

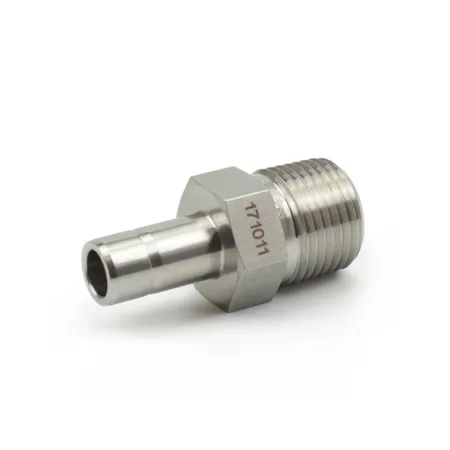

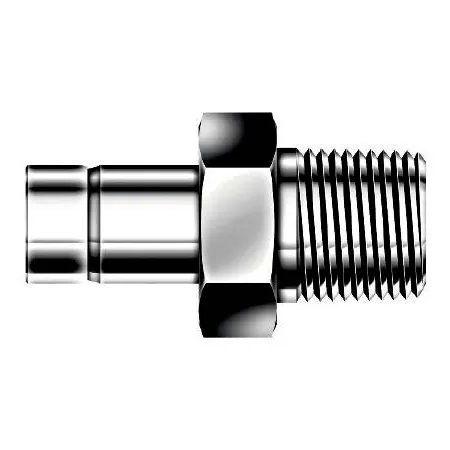

DAM8-12R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R3/4-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для соединения трубки 1/2" (12,7 мм) с наружной трубной резьбой R3/4 (прибл. Ø26,4 мм) в приборных и технологических линиях. Решает задачи перенаправления рабочей среды между резьбовым аппаратом и обжимной трубной магистралью без сварки. Работает по принципу двухфланцевого обжима: трубка фиксируется двумя обжимными кольцами (фэррулами) и при затяжке гайки создаётся герметичное металлическое уплотнение; резьбовой стык уплотняется ФУМ-лентой.

Ключевые особенности конструкции

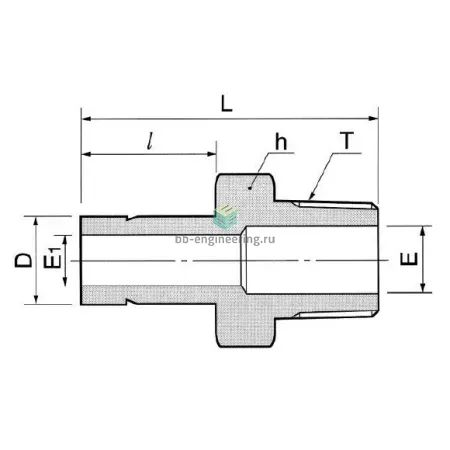

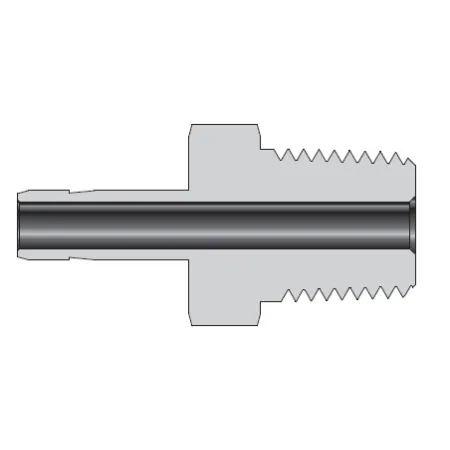

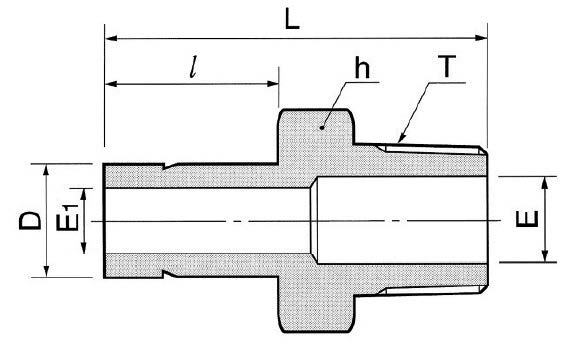

Корпус и все контактные элементы — нержавеющая сталь AISI 316; конструкция — обжим трубки с двумя обжимными кольцами и гайкой (двухфэррульный тип DK‑Lok). Уплотнение резьбы — ФУМ‑лента; уплотнение трубки — металлическое, обеспечивает стойкость к вибрации и циклическим нагрузкам. Применим в средах: вода, пары, масла, нейтральные и слабоагрессивные химические среды; благодаря AISI 316 допустим контакт с морской водой и многими растворителями. Ориентировочные пределы эксплуатации: рабочее давление до 413 бар (6000 psi) для типоразмеров приборной обвязки и температура от −60 °C до +200 °C в зависимости от прокладок и среды; уточняйте по рабочему давлению системы и диаметру трубки.

Экспертные рекомендации по применению

Перед установкой очистите торец трубки, обеспечьте прямой рез и фаску; вставьте трубку до упора во втулку, затяните гайку по шагам — сначала «без люфта», затем согласно табличным моментам производителя; используйте рекомендованную длину витка ФУМ‑ленты и не перекрывайте канал. Избегайте перекоса и излишней нагрузки на фитинг, обеспечьте опоры для трубопровода. Для агрессивных сред и кислорода согласуйте чистоту и материалы; при сомнениях используйте штатную документацию DK‑Lok и гидравлические испытания при давлении 1,5× рабочего.
