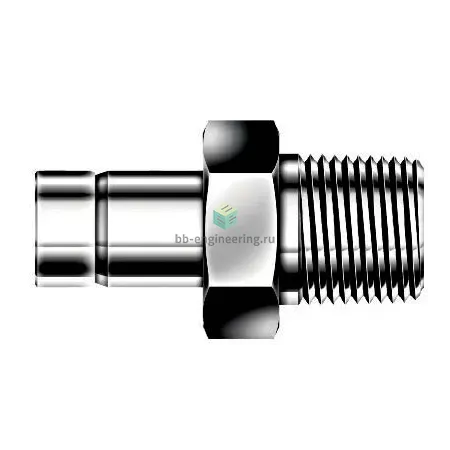

DAM8-4N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT1/4-1/2", нерж.

Назначение и принцип работы

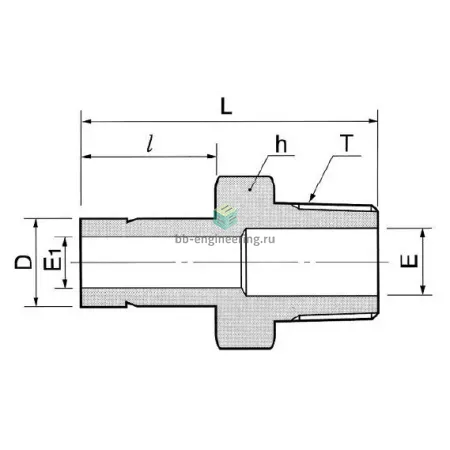

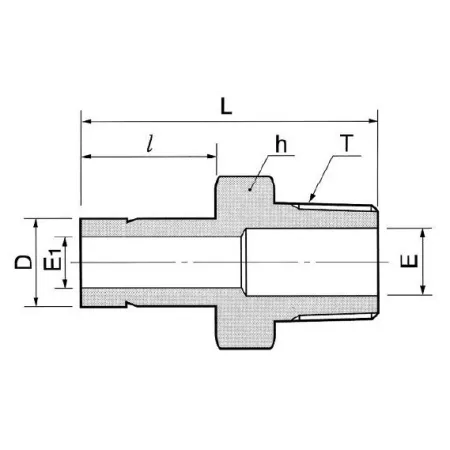

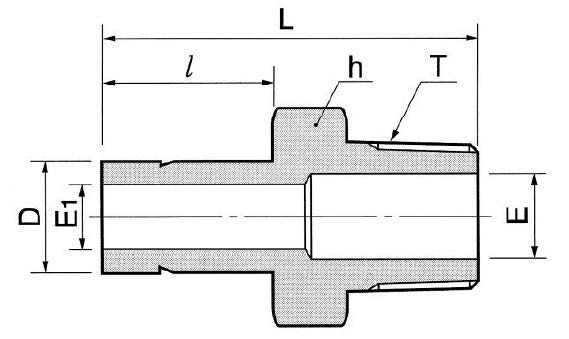

Переходник прямой втулочный с наружной резьбой NPT1/4–1/2″ предназначен для перехода между трубной линией и цилиндрической обжимной трубкой: одна сторона — наружная NPT1/4″, вторая — втулка под трубку 1/2″ (12,7 мм) с обжимом двух колец и гайки. Устройство обеспечивает герметичное соединение в системах КИПиА, гидравлики и технологических трасс, формируя уплотнение резьбы с помощью ФУМ‑ленты и механическое обжатие трубки двух фланцевых обжимных колец.

Ключевые особенности конструкции

Корпус и элементы обжима выполнены из нержавеющей стали AISI 316, материал обеспечивает коррозионную стойкость для воды, паров, гидравлических жидкостей и агрессивных сред. Конструкция — двухколечный обжимной тип DK‑Lok, обеспечивает повторяемое уплотнение трубы без сварки. Резьбовое уплотнение — ФУМ‑лента. Рекомендуемый рабочий диапазон давления до ≈413 bar (≈6000 psi) в зависимости от размера трубки и условий; рабочая температура при использовании ФУМ‑ленты ориентировочно −60…+260 °C; для более высоких температур требуется специальное уплотнение.

Экспертные рекомендации по применению

Перед монтажом проверить соответствие наружного диаметра трубки 1/2″ (12,7 мм) и целостность обжимных колец; торцевать и фасковать трубу, удалить заусенцы. Нанесение ФУМ‑ленты на NPT‑резьбу — стандартно, избегать избыточного слоя. Собирая, затягивать гайку по рекомендациям производителя до упора обжима; не допускать переразжима — это снижает герметичность. После сборки выполнить испытание на герметичность (пневмо/гидро). При повторном монтаже рекомендовано заменить обжимные кольца. Учитывать химическую совместимость AISI 316 и ФУМ с рабочей средой.
