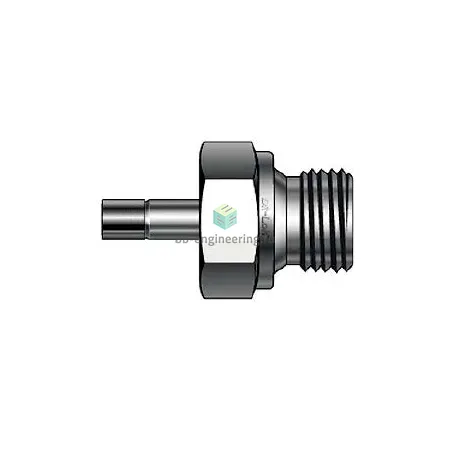

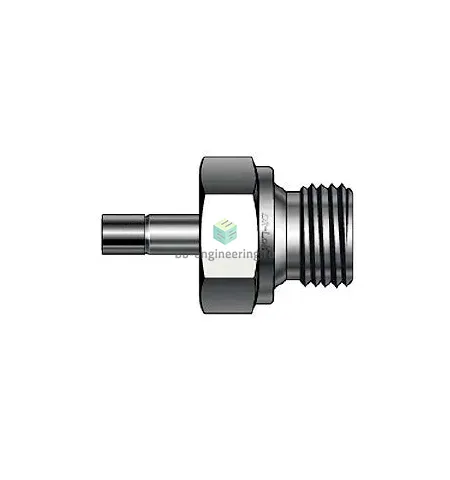

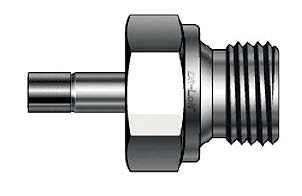

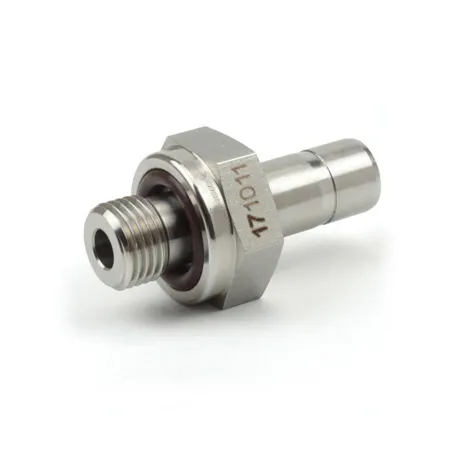

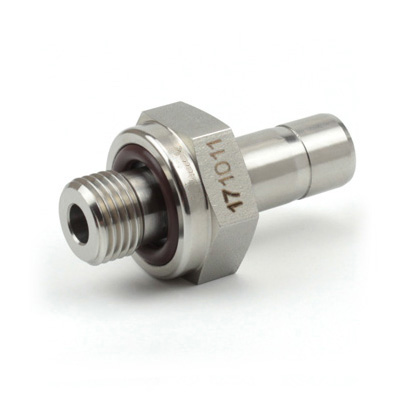

DAM8-6G-S DK-Lok - Переходник прямой с нар. резьбой обжимной G3/8-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой предназначен для соединения трубопроводов и приборной арматуры с резьбовыми портами G3/8 и 1/2″ (втулка) в системах КИПиА, гидравлики и транспорта рабочих сред. Конструкция работает по принципу обжимного фитинга: трубка фиксируется двумя обжимными кольцами и гайкой, а герметичность резьбового соединения обеспечивает резинометаллическое кольцо USIT по DIN 3852-2 форма A. Применяется для передачи сжатых газов, компрессорного воздуха, масел, воды и неагрессивных химических сред при типичных рабочих давлениях до сотен бар и в широком температурном диапазоне в зависимости от материала уплотнения.

Ключевые особенности конструкции

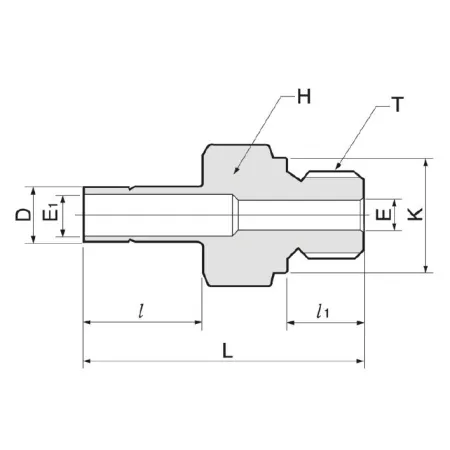

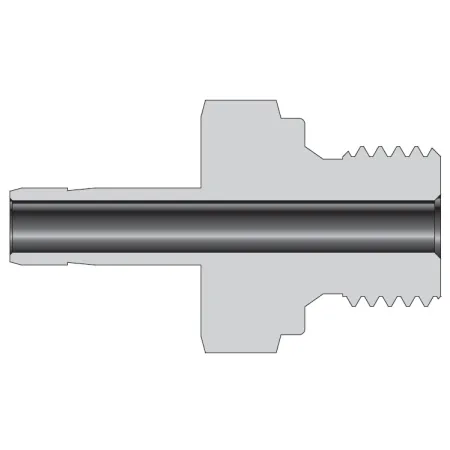

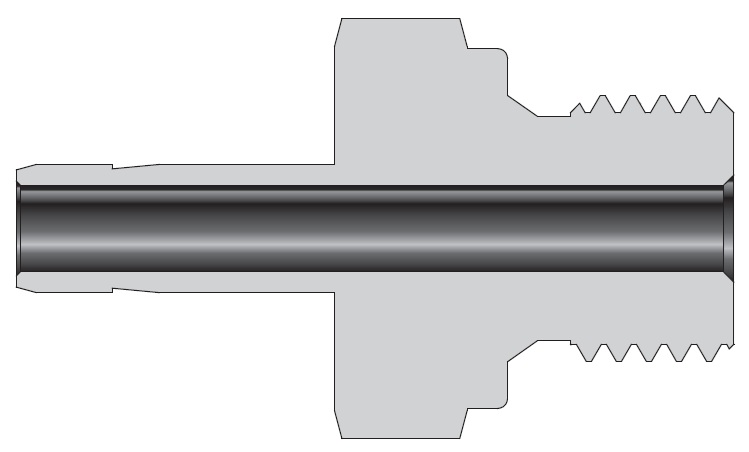

Корпус и комплект обжимных элементов выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает высокую коррозионную стойкость и пригодность для агрессивной среды и морских применений. Тип уплотнения — резинометаллическое кольцо USIT (DIN 3852‑2, форма A) для статического уплотнения резьбы; возможны варианты с NBR (обычно −30…+120 °C) или FKM/Viton (до ≈+200 °C) в зависимости от заказа. Конструкция — двухколечный обжим с гайкой, соединение G3/8 — 1/2″ обеспечивает надёжное механическое и герметичное соединение труб с типовыми диаметрами и стенками трубок для приборных линий. Рекомендуемые рабочие давления типично до ~400 бар в зависимости от диаметра трубки и условий.

Экспертные рекомендации по применению

Подбирайте переходник по соответствию размеров трубки и рекомендованной толщине стенки; используйте только цельные, ровно отрезанные и зашлифованные трубки без заусенцев. Монтируйте по таблице затяжек производителя: первоначально заверните гайку вручную, затем доведите до рабочего момента гаечным ключом — избегайте перетяжки, чтобы не деформировать обжимные кольца и не сорвать резьбу. При агрессивных средах и высоких температурах согласуйте материал уплотнения (NBR/FKM). После монтажа проведите гидро- или пневмотест на герметичность и предусмотреть защиту от вибрации и удлинения трубопровода.
