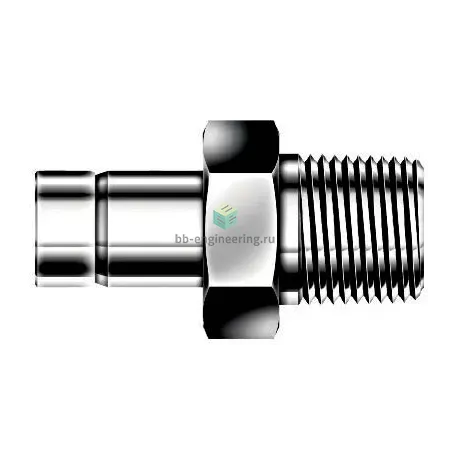

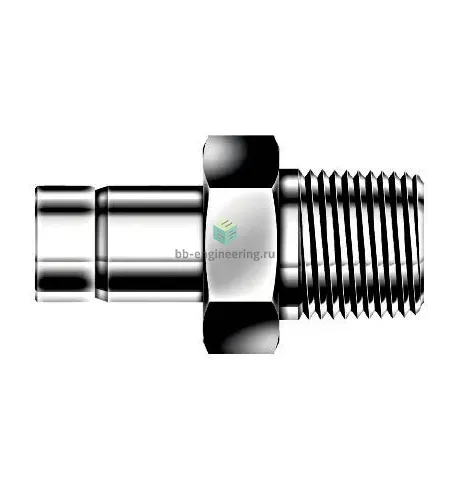

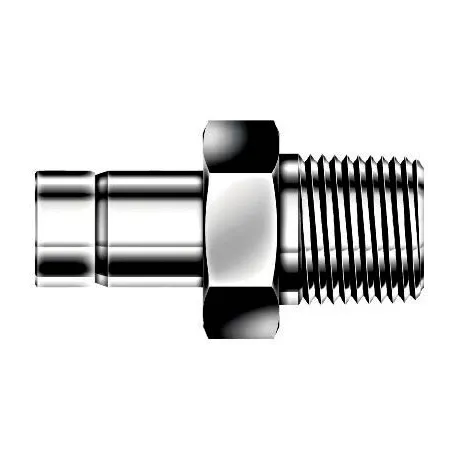

DAM8-6N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Переходник прямой обжимной с наружной резьбой служит для герметичного подключения тонкостенных трубок к резьбовым портам в системах измерения, автоматики и малогабаритной гидравлики. Модель с подключением NPT3/8 — 1/2″ (втулка) позволяет соединить резьбовой порт NPT 3/8" с обжатием трубки 1/2" (OD 12,70 мм) посредством двух обжимных колец и гайки. Уплотнение резьбы выполняется ФУМ-лентой, а герметичность линии трубки обеспечивается двойной обжимной системой (two ferrule), которая создает механическое уплотнение и удержание трубки при давлении рабочей среды.

Ключевые особенности конструкции

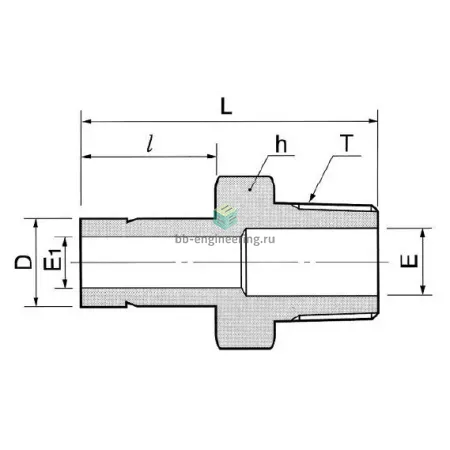

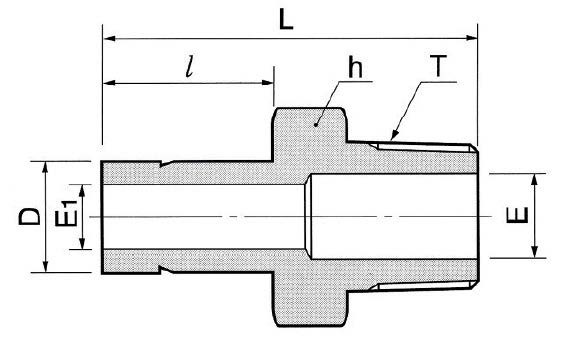

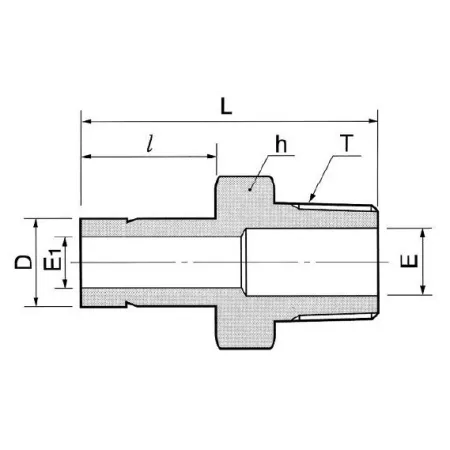

Корпус и все внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии и пригодная для агрессивных рабочих сред (вода, пар, гидравлические масла, инертные газы). Конструкция — обжимная с двумя обжимными кольцами и гайкой, втулка под 1/2" трубку; резьба NPT 3/8" для подключения к стандартным приборным портам. Рекомендуемый температурный диапазон эксплуатации типичен для AISI 316: примерно −60…+200 °C в зависимости от среды и уплотняющего материала; рабочие давления зависят от диаметра и стенки трубки, ориентировочно в диапазоне сотен бар для малых трубопроводов при правильной установке (точные значения — по таблицам производителя и паспорту системы).

Экспертные рекомендации по применению

Перед монтажом отрежьте трубку ровно, удалите фаску и заусенцы, вставьте гайку и обе обжимные гильзы по инструкции производителя. Уплотните резьбу ФУМ-лентой только на наружной резьбе, не допуская попадания ленты в зону седла обжима. Затягивайте сначала вручную до упора, затем ключом — до плотной усадки феррул; избегайте перетягивания, которое деформирует трубку и снижает ресурс. После монтажа выполнить пробное гидравлическое или пневматическое опрессование и контроль утечек. Для агрессивных сред и высоких температур уточняйте совместимость по паспорту AISI 316 и выбирайте толщину стенки трубки согласно расчету на прочность.
