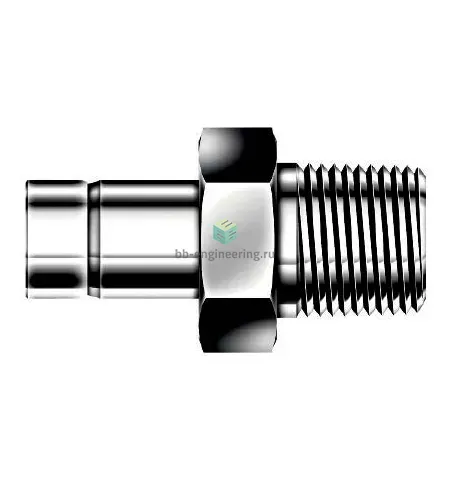

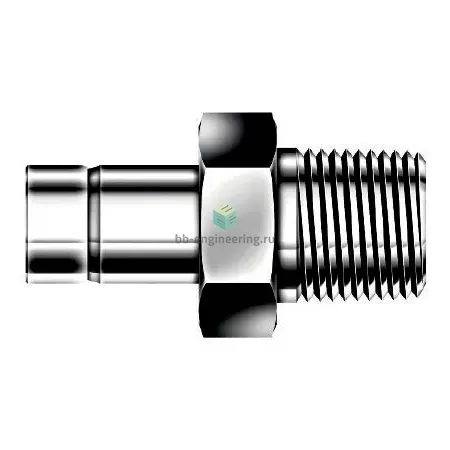

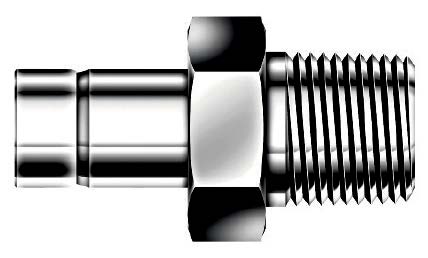

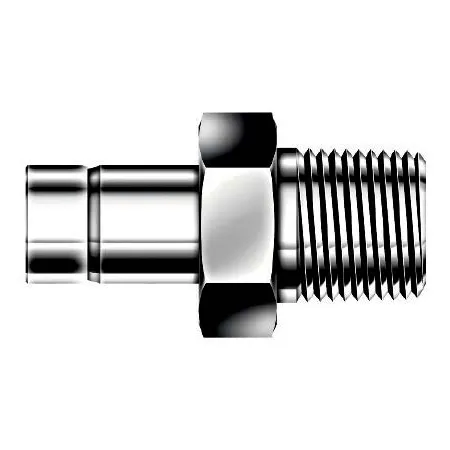

DAM8-6R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R3/8-1/2", нерж.

Назначение и принцип работы

Прямой переходник обжимной DK-Lok служит для соединения трубки Ø 1/2" (12,7 мм) с резьбовым присоединением R3/8 (BSPT) при монтажах КИПиА, гидравлики и технологических линий. Соединение реализуется двумя обжимными кольцами и гайкой — торцевое уплотнение на трубке металлическое, резьба уплотняется ФУМ-лентой. Типовая задача — герметичная передача жидкостей и газов на манометрических и технологических отводах с рабочим давлением до 420 бар (зависит от диаметра и стенки трубки) и эксплуатационными температурами от −60 °C до +260 °C (ограничение по PTFE‑уплотнению резьбы).

Ключевые особенности конструкции

Корпус и втулка выполнены из нержавеющей стали AISI 316, двухкольцевая конструкция обеспечивает металлоконтактное уплотнение и повторяемость сборки. Резьбовое соединение R3/8 — коническая BSPT — уплотняется ФУМ‑лентой. Применимо к воде, масла, инертным и техническим газам; пар возможен при контроле температуры. Конструкция устойчива к коррозии, вибрациям и точным калибровкам давления при соблюдении технических условий на трубку и момент затяжки.

Экспертные рекомендации по применению

Перед монтажом обрезать и снять заусенцы с трубки Ø12,7 мм, обеспечить посадку до упора втулки. Наматывать ФУМ‑ленту на R3/8 аккуратно (3–4 витка), не допуская попадания в трубопровод. Затягивать гайку по рекомендациям производителя или калиброванным ключом; избегать перетяжки и повторных многократных демонтажей без проверки состояния колец. После сборки выполнить пробное давление и контроль на герметичность, использовать хомуты и опоры против вибрации при динамических режимах.
