DAM8-6U-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 9/16"-18-1/2", нерж.

Назначение и принцип работы

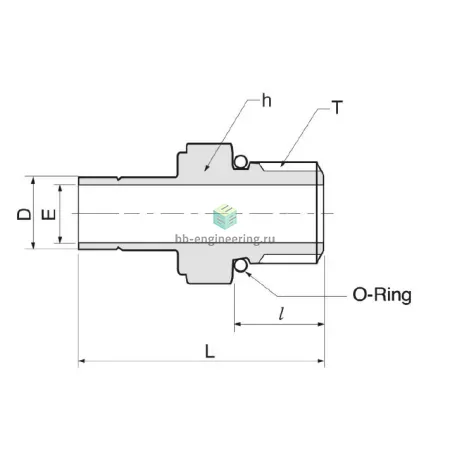

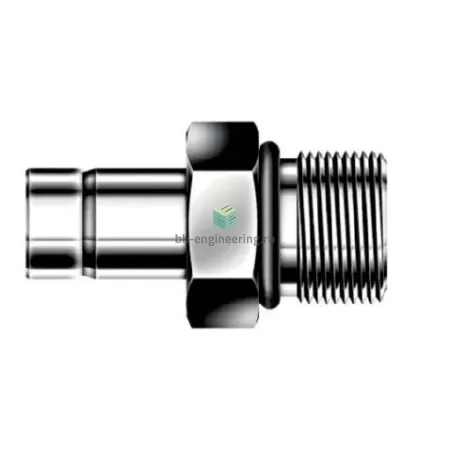

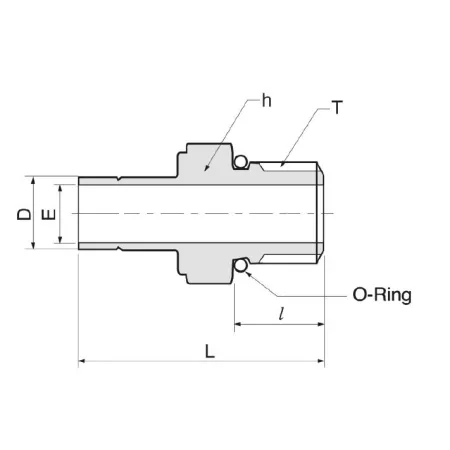

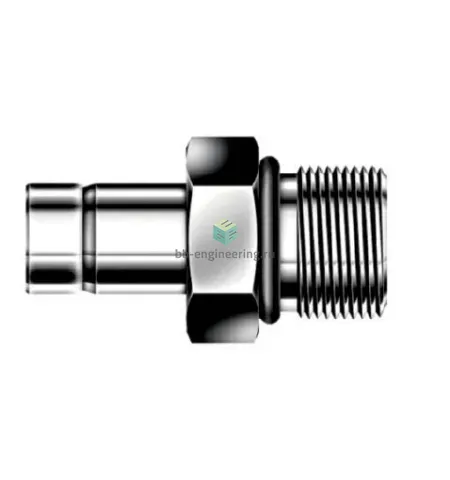

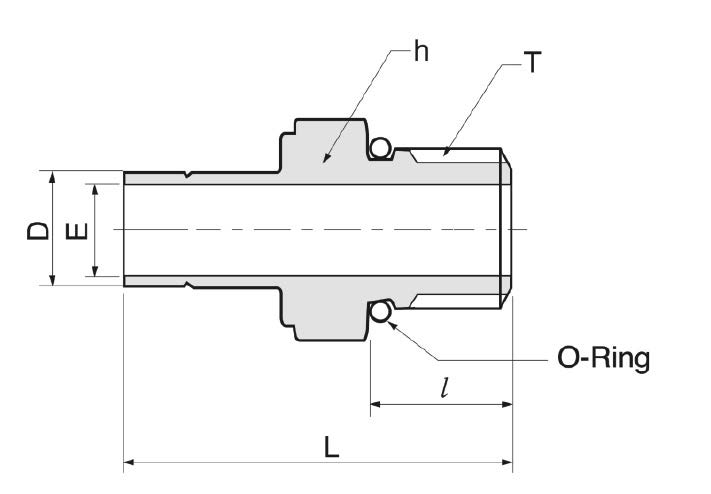

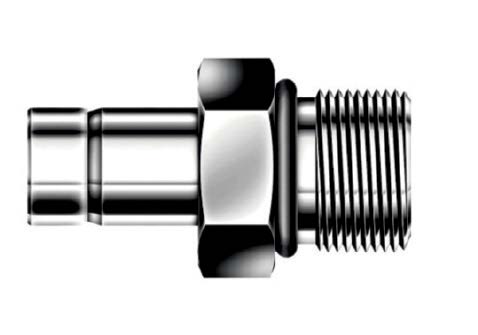

Прямой переходник обжимной DAM8-6U-S предназначен для герметичного соединения трубки Ø 8 мм с аппаратом или линией с наружной резьбой UNF 9/16″-18 и втулочным присоединением 1/2″. Работает по принципу двухкольцевого обжима: две обжимные оправы (ferrules) фиксируют и уплотняют трубку металлом к металлу, а уплотнение резьбы обеспечивает выступающее O-ring на торце фитинга. Применяется в системах КИПиА, пробоотборе, гидравлике и газовых магистралях для передачи жидких и газообразных сред при рабочих давлениях до ~414 бар (6000 psi) и в широком температурном диапазоне в зависимости от материала O-ring.

Ключевые особенности конструкции

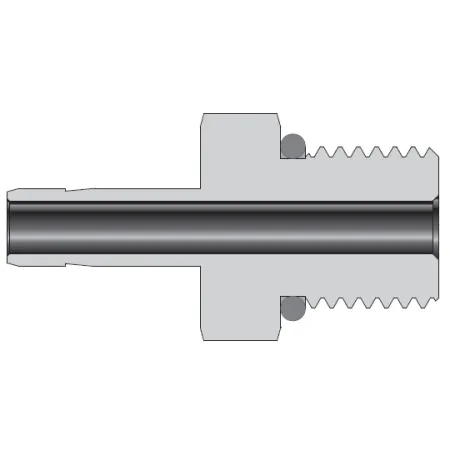

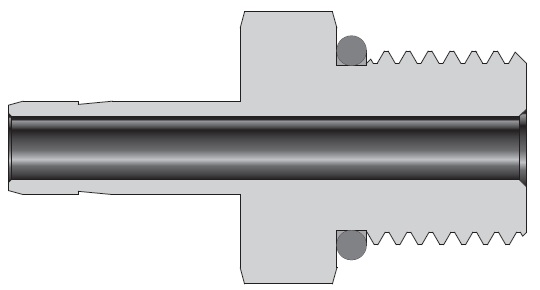

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухобжимная с гайкой и двумя ferrules, соединение каналов: канал 1 — резьба UNF 9/16″-18, канал 2 — втулка 1/2″ под трубку Ø 8 мм. Резьбовое уплотнение реализовано при помощи выступающего O-ring — гарантирует повторяемую герметичность без применения уплотнительных паст. Практическая температурная совместимость зависит от материала O-ring (типично от −20 °C до +150 °C; для фторкаучука — до ~200 °C). Рабочее давление и допустимость режимов зависят от толщины стенки трубки и правильности монтажа.

Экспертные рекомендации по применению

Резать трубку строго под прямым углом, снять заусенцы и обеспечить заход без смещения ferrules. Сборка: вставить трубку до упора, завернуть гайку до касания, затем добить обжим согласно технической таблице производителя (последующее доворотное сопротивление/порядок — см. инструкцию DK‑Lok). Не применять ЛКМ и нитки PTFE на уплотняющем O-ring; при демонтаже менять ferrules и O-ring, повторное использование уменьшает надежность. Избегать перекоса и вибрации — использовать крепления; контролировать материал O-ring в зависимости от среды (масла, кислоты, растворители). При испытаниях гидростатическое опрессование — постепенное наращивание давления и проверка на течь по резьбе и обжиму.
