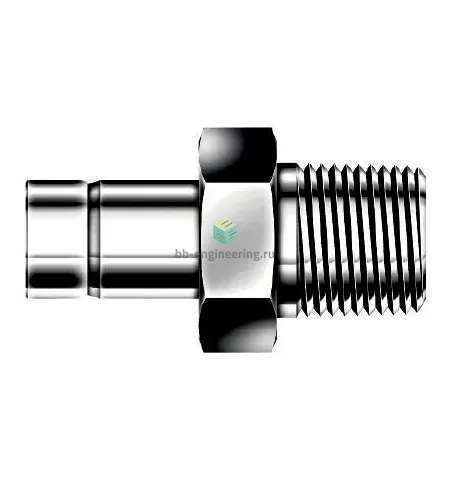

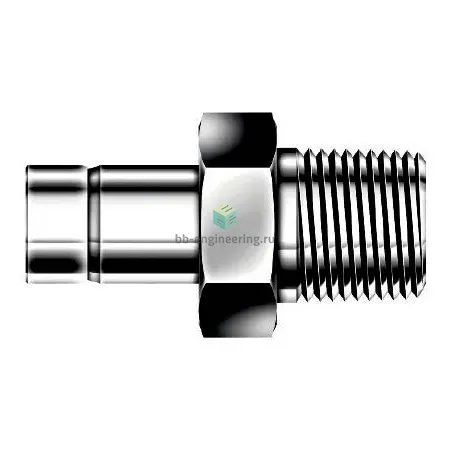

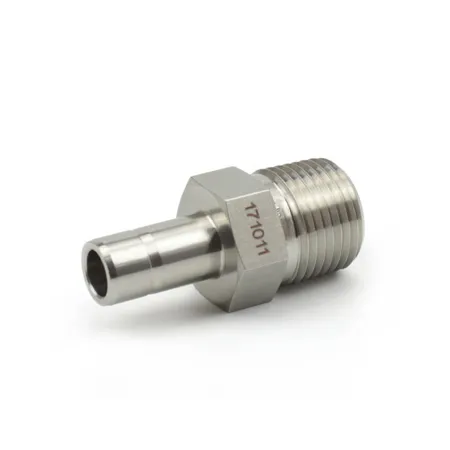

DAM8-8R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R1/2-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой R1/2 — обжимное соединение DK‑Lok для подключения трубки Ø12,7 мм (1/2") к резьбовому патрубку R1/2. Решает задачи герметичного переноса жидкостей и газов в технологических линиях, КИПиА и монтажах под давлением. Работает по схеме металлического обжима: две обжимные втулки (фирменные ferrule) при затяжке гайки формируют контактную герметизацию, резьба дополнительно уплотняется ФУМ‑лентой.

Ключевые особенности конструкции

Корпус и комплектные элементы — нержавеющая сталь AISI 316, устойчивы к коррозии агрессивных сред. Конструкция — двухкольцевая обжимная (две обжимные втулки + гайка), наружная резьба под FUM‑ленты (PTFE). Применим для сред: вода, пар, масла, гидравлические жидкости, нейтральные и слабоагрессивные химреагенты. Типичные рабочие параметры зависят от толщины трубки; при стандартных 1/2" трубах практическое рабочее давление до ~20 МПа (≈200 бар), температурный диапазон уплотнения: металлическая связь до ≈+400 °C, резьбовое уплотнение PTFE — до ≈+260 °C.

Экспертные рекомендации по применению

Перед монтажом убедитесь в чистоте трубки и отсутствии заусенцев, используйте рекомендованные DK‑Lok ferrule и гайку. Наносите ФУМ‑ленту на резьбу R1/2 по направлению нарезки, не перекрывая торец втулки. Не допускайте перекоса при вставке трубки — это снижает ресурс обжима; избегайте повторного использования обжимных колец после демонтажа. После сборки выполните контроль утечки давлением и вибронагрузкой; при сомнениях — опираться на паспортные данные производителя и расчёт прочности трубопровода.
