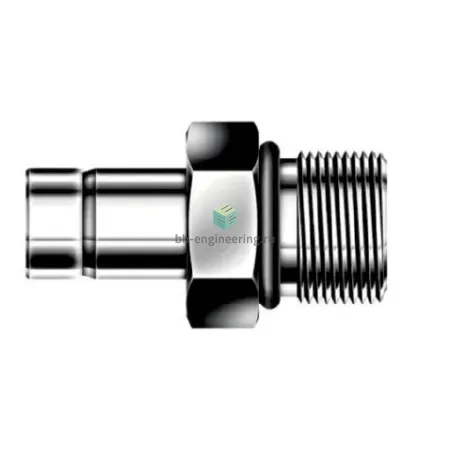

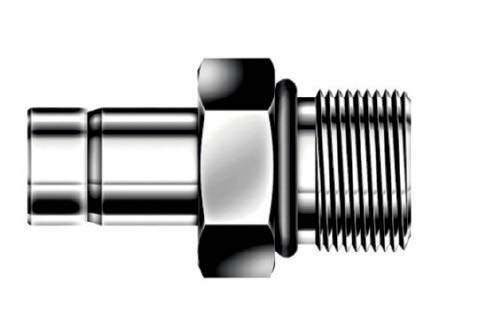

DAM8-8U-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

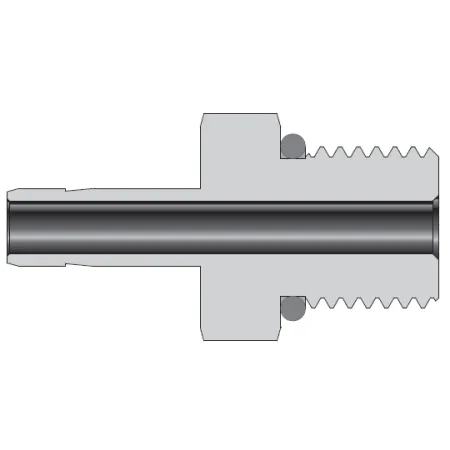

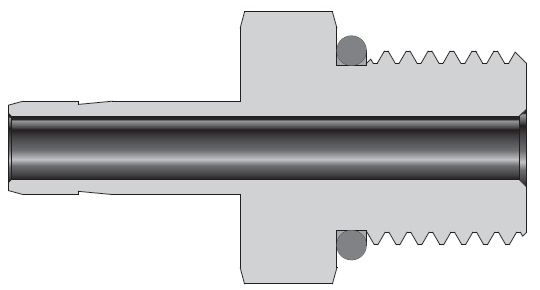

Переходник прямой втулочный с наружной резьбой и уплотнительным кольцом O‑ring предназначен для соединения трубопроводов и приборной арматуры с резьбовыми портами UNF 3/4″-16 и трубной втулкой 1/2″. Конструкция решает задачу надежного перехода от резьбового подключения к обжимной трубной линии при измерениях и доставке технологических сред (газ, нефте- и химические фракции, гидравлика). Уплотнение обеспечивается выступающим O‑ring в резьбовой части и парой обжимных колец с гайкой, которые фиксируют трубку по принципу двухклапанной (double ferrule) системы, создавая уплотнение и механическую фиксацию без сварки или резьбовой резьбы на трубке.

Ключевые особенности конструкции

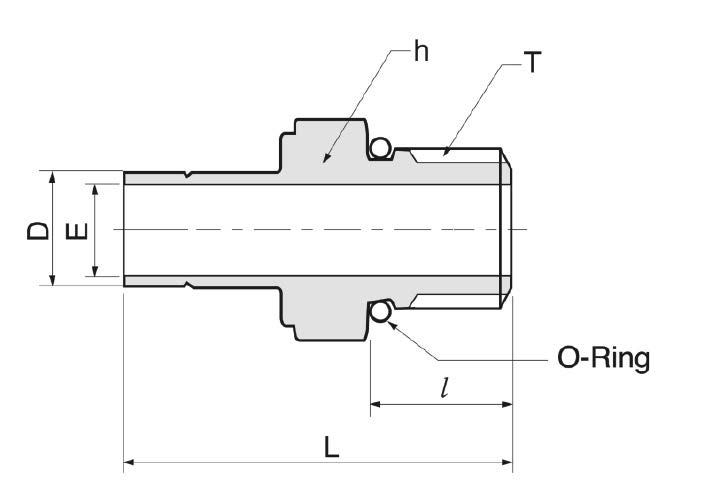

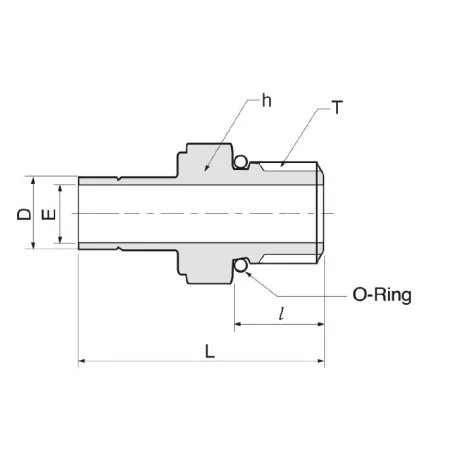

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Присоединения: канал 1 — резьба UNF 3/4″-16, канал 2 — втулка 1/2″ для трубки; конструкция — обжим двумя обжимными кольцами и гайкой; уплотнение резьбы — выступающее O‑ring. Типичная область применения — приборные и технологические линии высокого давления; рабочее давление и температурный диапазон зависят от диаметра трубки и материала O‑ring, ориентировочно до нескольких сотен бар и температур от примерно −60 °C до +200 °C при использовании соответствующих уплотнителей. Детальные допустимые значения уточнять по спецификации производителя и по характеристикам применяемой трубки.

Экспертные рекомендации по применению

При подборе учитывайте материал O‑ring и совместимость со средой, подбирайте толщину и наружный диаметр трубки согласно рекомендациям производителя для достижения заявленного давления. При монтаже обеспечьте полную посадку трубки до торца втулки, затягивайте по рекомендованным моментам (избегайте чрезмерного усилия — деформация трубки и потеря герметичности), контролируйте состояние обжимных колец при повторном подключении. Для вибронагруженных участков используйте фиксирующие элементы и периодически проверяйте утечки. При сомнении по давлению/температуре опирайтесь на полные паспорта DK‑Lok и испытания в реальных условиях.
