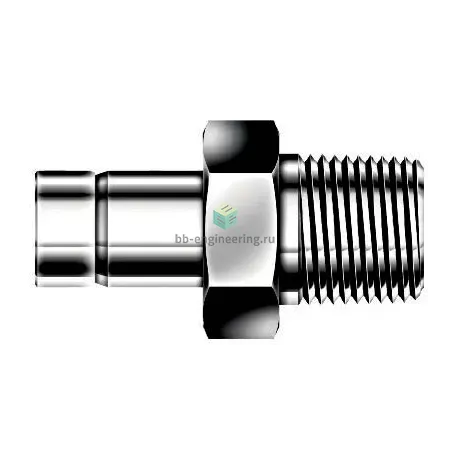

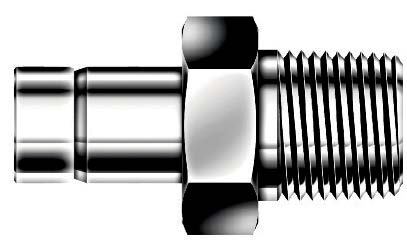

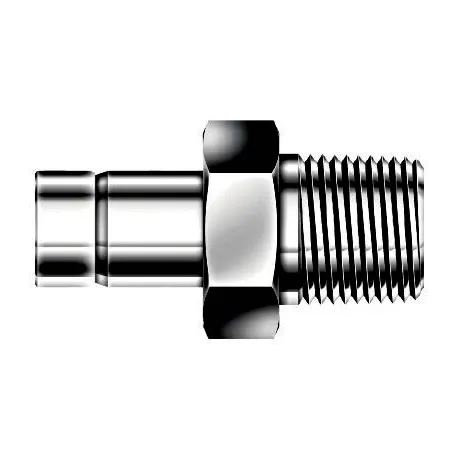

DAM8M-4N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT1/4-8 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой NPT1/4 и присоединением под трубку 8 мм предназначен для коммутации приборных и технологических линий: датчиков давления, манометров, узлов отбора проб и небольших гидравлических контуров. Резьбовое соединение NPT1/4 герметизируется ФУМ‑лентой (PTFE), соединение по трубке реализовано через обжимной принцип с двумя обжимными кольцами и гайкой: при затяжке гайки передняя и задняя втулки формируют металлическое уплотнение и фиксируют трубку, обеспечивая герметичность при рабочих давлениях, типично до 400 бар (в зависимости от диаметра и условий эксплуатации) и диапазоне температур примерно −196…+260 °C для материалов AISI 316 и уплотнений на основе PTFE.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с многими жидкостями и газами. Двухкольцевая обжимная конструкция обеспечивает высокую стабильность при вибрациях и циклических нагрузках, сохраняет герметичность при перепадах давления. Резьба NPT1/4 требует уплотнения ФУМ‑лентой; сам фитинг рассчитан на трубку 8 мм (втулка). Подходит для гидравлических масел, воды, инертных и некоррозийных газов; при агрессивных средах учитывать химическую совместимость 316‑й стали и PTFE.

Экспертные рекомендации по применению

Перед монтажом отрежьте трубку под прямым углом, тщательно дебурьте и удалите стружку. Намотка ФУМ‑ленты — 3–5 витков в направлении резьбы, избегая попадания ленты в канал. Затягивайте гайку согласно рекомендациям производителя или довороту от ручной затяжки с контролем момента; не перетягивайте, чтобы не повредить втулки. При повторном монтаже проверяйте состояние обжимных колец и при необходимости меняйте. После установки выполнить опрессовку/пневмо/гидро‑тест до рабочего давления и контроль на утечки. Для агрессивных сред или повышенных температур уточнять материалы уплотнений у поставщика.
