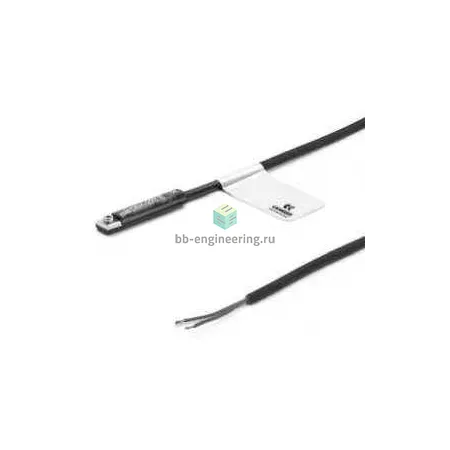

Описание CSH-221-2
Магнитные датчики положения предназначены для обнаружения положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается или размыкается внутренний контакт датчика. Электрический сигнал выдается в цепь электрической катушки клапана или на вход контроллера. Замыкание контакта отображает светодиод желтого цвета.
Принцип измерения: механическое (геркон) переключение.
Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
Серия CSH: разработаны для установки в пазах на корпусе цилиндра, со штекером M8 и без него.
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет.
Датчики CSH устанавливаются непосредственно в паз цилиндров:
Серии 31, 31R, 32, 32R
Серии 52
Серии 61
Серии 63 (только CSH)
Серии 69
Серии 6PF
Серии QC, QCBF, QCTF
Принцип измерения: механическое (геркон) переключение.
Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
Серия CSH: разработаны для установки в пазах на корпусе цилиндра, со штекером M8 и без него.
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет.
Датчики CSH устанавливаются непосредственно в паз цилиндров:
Серии 31, 31R, 32, 32R
Серии 52
Серии 61
Серии 63 (только CSH)
Серии 69
Серии 6PF
Серии QC, QCBF, QCTF
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара CSH-221-2 CAMOZZI - Датчик положения герконовый, НО, кабель 2-пров. 2 м на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики CSH-221-2
Характеристики входов/выходов
Дискретный выход
НО, сухой контакт
Характеристики средств измерений
Принцип измерения
герконовый
Общие характеристики
Тип конструкции
для H-образного паза
Время включения
- 1.8 мс
Индикация состояния
- жёлтый светодиод
Электрическое подключение
кабель
Количество проводов в кабеле
- 2
Длина кабеля
2
м
Монтаж
- вставляется в паз
- с помощью принадлежностей
Масса
31
г
Условия эксплуатации
Рабочая температура
- -10 ÷ 80 °C
Класс защиты
- IP67
Защита от смены полярности
- да
Макс. выходной ток
- 250 мА
Макс. коммутируемая мощность
- 10 ВА
- 8 Вт
Рабочее напряжение
30 ÷ 230 V AC
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
пластик
Корпус
пластик, залитый эпоксидной смолой
Оплетка/изоляция
- поливинилхлорид (ПВХ, PVC)
Дополнительные характеристики
Совместимость
- CAMOZZI 16-23-24-25
- CAMOZZI 19
- CAMOZZI 27
- CAMOZZI 31
- CAMOZZI 32
- CAMOZZI 3E
- CAMOZZI 40
- CAMOZZI 40+45
- CAMOZZI 42
- CAMOZZI 50 32/40/50/63/80
- CAMOZZI 52
- CAMOZZI 5E
- CAMOZZI 60
- CAMOZZI 61
- CAMOZZI 62
- CAMOZZI 63P
- CAMOZZI 63T
- CAMOZZI 67P
- CAMOZZI 67T
- CAMOZZI 69
- CAMOZZI 6E
- CAMOZZI 6PF
- CAMOZZI 90
- CAMOZZI 91
- CAMOZZI 91C
- CAMOZZI 94-95
- CAMOZZI 97
- CAMOZZI CGHN
- CAMOZZI ESCR
- CAMOZZI QC
- CAMOZZI QCBF
- CAMOZZI QCTF
- CAMOZZI QP 20/25/32/40/50/63/80/100
- CAMOZZI QXET
- CAMOZZI ST
