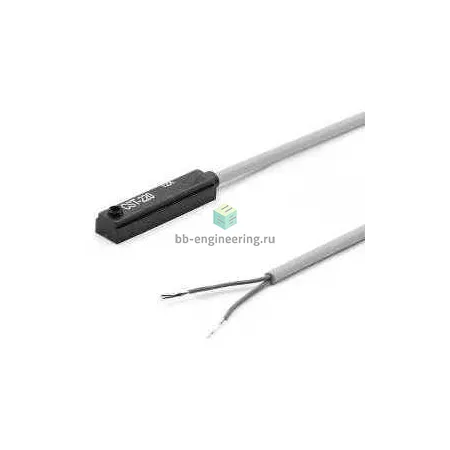

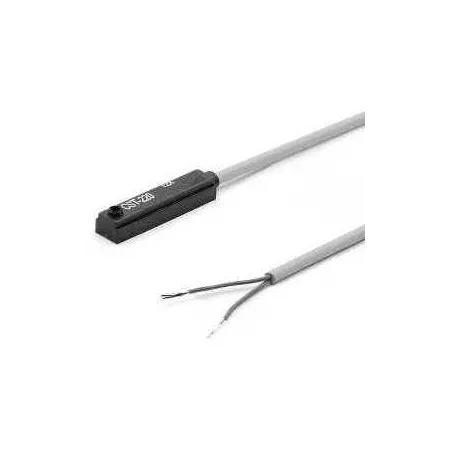

Описание CST-532
Магнитные датчики положения предназначены для обнаружения положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается или размыкается внутренний контакт датчика. Электрический сигнал выдается в цепь электрической катушки клапана или на вход контроллера. Замыкание контакта отображает светодиод желтого цвета.
Принцип измерения: электронное переключение (датчик Холла).
Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
Серия CST: разработаны для установки в пазах на корпусе цилиндра, со штекером M8 и без него.
Датчики CST устанавливаются непосредственно в паз цилиндров:
Серии 31, 31R, 32, 32R
Серии 52
Серии 61
Серии 63 (только CSH)
Серии 69
Серии 6PF
Серии QC, QCBF, QCTF
Принцип измерения: электронное переключение (датчик Холла).
Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
Серия CST: разработаны для установки в пазах на корпусе цилиндра, со штекером M8 и без него.
Датчики CST устанавливаются непосредственно в паз цилиндров:
Серии 31, 31R, 32, 32R
Серии 52
Серии 61
Серии 63 (только CSH)
Серии 69
Серии 6PF
Серии QC, QCBF, QCTF
Характеристики CST-532
Характеристики входов/выходов
Дискретный выход
НО, PNP
Характеристики средств измерений
Принцип измерения
- датчик Холла
Общие характеристики
Время включения
- 1 мс
Индикация состояния
- жёлтый светодиод
Электрическое подключение
кабель
Количество проводов в кабеле
- 3
Длина кабеля
- 2 м
Монтаж
- вставляется в паз
- с помощью принадлежностей
Масса
27
г
Условия эксплуатации
Рабочая температура
- -10 ÷ 80 °C
Класс защиты
- IP67
Защита от перегрузки
- да
Защита от смены полярности
- да
Макс. выходной ток
- 100 мА
Макс. коммутируемая мощность
- 6 Вт
Рабочее напряжение
10 ÷ 27 V DC
