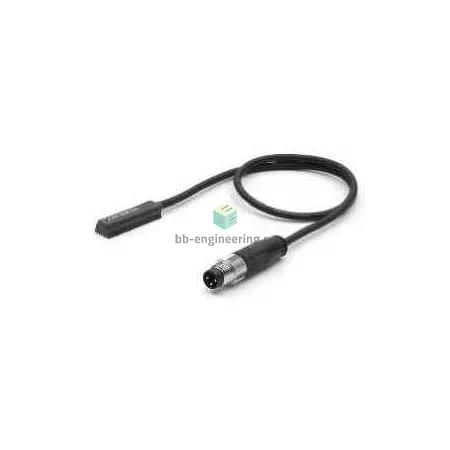

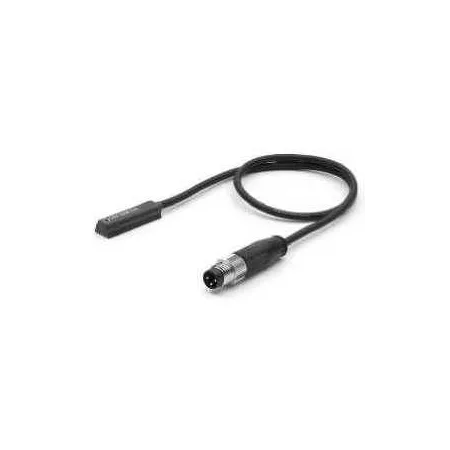

Описание CSV-250N
Магнитные датчики положения предназначены для обнаружения положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается или размыкается внутренний контакт датчика. Электрический сигнал выдается в цепь электрической катушки клапана или на вход контроллера. Замыкание контакта отображает светодиод желтого цвета.
Принцип измерения: механическое (геркон) переключение.
Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
Серия CSV: разработаны для установки в пазах на корпусе цилиндра, со штекером M8 и без него.
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет.
Датчики CSV устанавливаются непосредственно в паз цилиндров:
Серии 50 ø 16÷25
Серии QP - QPR ø 12÷16
Принцип измерения: механическое (геркон) переключение.
Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
Серия CSV: разработаны для установки в пазах на корпусе цилиндра, со штекером M8 и без него.
При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет.
Датчики CSV устанавливаются непосредственно в паз цилиндров:
Серии 50 ø 16÷25
Серии QP - QPR ø 12÷16
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара CSV-250N CAMOZZI - Датчик положения герконовый, НО, разъём M8 с каб. 0.3 м на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики CSV-250N
Характеристики входов/выходов
Дискретный выход
НО, сухой контакт
Характеристики средств измерений
Принцип измерения
герконовый
Общие характеристики
Тип конструкции
для V-образного паза
Время включения
- 1.8 мс
Индикация состояния
- жёлтый светодиод
Электрическое подключение
разъём M8x1 3-пин, кабель
Длина кабеля
0.3
м
Монтаж
- вставляется в паз
- с помощью принадлежностей
Масса
12
г
Условия эксплуатации
Рабочая температура
- -10 ÷ 80 °C
Класс защиты
- IP67
Макс. выходной ток
- 250 мА
Макс. коммутируемая мощность
- 10 ВА
- 8 Вт
Рабочее напряжение
10 ÷ 110 V AC/DC
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
пластик
Корпус
пластик, залитый эпоксидной смолой
Контакты
- PVR
Корпус разъема
- полиуретан (PU)
Оплетка/изоляция
- поливинилхлорид (ПВХ, PVC)
Дополнительные характеристики
Совместимость
- CAMOZZI 50 16/25
- CAMOZZI QP 12/16
