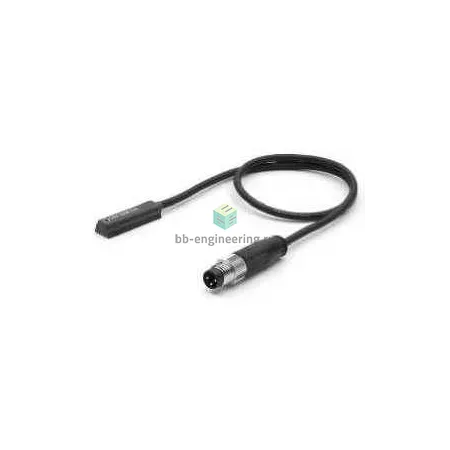

Описание CSV-362
Магнитные датчики положения предназначены для обнаружения положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается или размыкается внутренний контакт датчика. Электрический сигнал выдается в цепь электрической катушки клапана или на вход контроллера. Замыкание контакта отображает светодиод желтого цвета.
Принцип измерения: электронное переключение (магниторезистивный датчик).
Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
Серия CSV: разработаны для установки в пазах на корпусе цилиндра, со штекером M8 и без него.
Датчики CSV устанавливаются непосредственно в паз цилиндров:
Серии 50 ø 16÷25
Серии QP - QPR ø 12÷16
Принцип измерения: электронное переключение (магниторезистивный датчик).
Датчики могут устанавливаться в канавки на корпусе цилиндров или на гильзы и шпильки с использованием скоб и хомутов.
Серия CSV: разработаны для установки в пазах на корпусе цилиндра, со штекером M8 и без него.
Датчики CSV устанавливаются непосредственно в паз цилиндров:
Серии 50 ø 16÷25
Серии QP - QPR ø 12÷16
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара CSV-362 CAMOZZI - Датчик положения магниторез., НО PNP, разъём M8 с каб. 0.3 м на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики CSV-362
Характеристики входов/выходов
Дискретный выход
НО, PNP
Характеристики средств измерений
Принцип измерения
магниторезистивный
Общие характеристики
Тип конструкции
для V-образного паза
Время включения
- 1 мс
Индикация состояния
- жёлтый светодиод
Электрическое подключение
разъём M8x1 3-пин, кабель
Длина кабеля
0.3
м
Монтаж
- вставляется в паз
- с помощью принадлежностей
Масса
14
г
Условия эксплуатации
Рабочая температура
- -10 ÷ 80 °C
Класс защиты
IP67
Защита от короткого замыкания/перегрузки
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- да
Защита от смены полярности
- да
Макс. выходной ток
- 100 мА
Макс. коммутируемая мощность
- 6 Вт
Рабочее напряжение
10 ÷ 27 V DC
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
пластик
Корпус
пластик, залитый эпоксидной смолой
Контакты
- PVR
Корпус разъема
- полиуретан (PU)
Оплетка/изоляция
- поливинилхлорид (ПВХ, PVC)
Дополнительные характеристики
Совместимость
- CAMOZZI 50 16/25
- CAMOZZI QP 12/16
