Описание
Бесконтактные магнитные датчики положения предназначены для определения состояния пневмоцилиндра по положению поршня в пневмоцилиндре.
Датчики положения устанавливаются на пневмоцилиндры с магнитом в поршне.
Когда поршень находится под датчиком, магнитное поле воздействует на датчик и его контакты замыкают электрическую цепь катушки клапана (распределителя) или входную цепь логического контроллера.
Поставляются датчики положения на базе герконов и элементов Холла. Имеют световую индикацию.
Более удобный монтаж в паз пневмоцилиндра (не обязательно иметь свободный доступ к торцу паза).

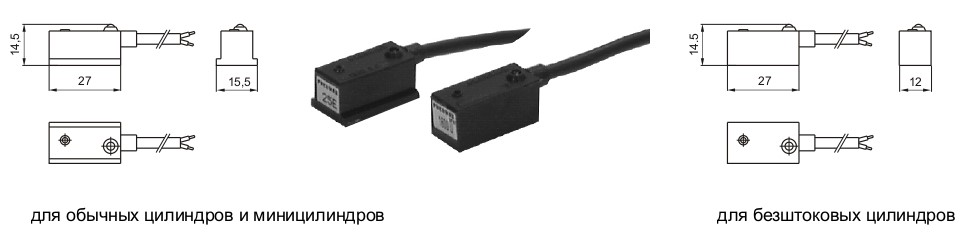

Герконовый магнитный датчик положения с кабелем длиной 2 м:

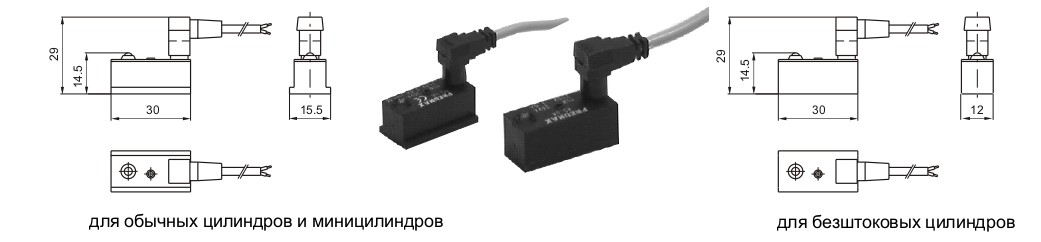

Герконовый датчик положения с разъемом:
Характеристики
Тип элемента
Геркон или элемент Холла
Напряжение
3…230 V AC/DC
Степень защиты
IP65
Температура эксплуатации
-20…+70°С
