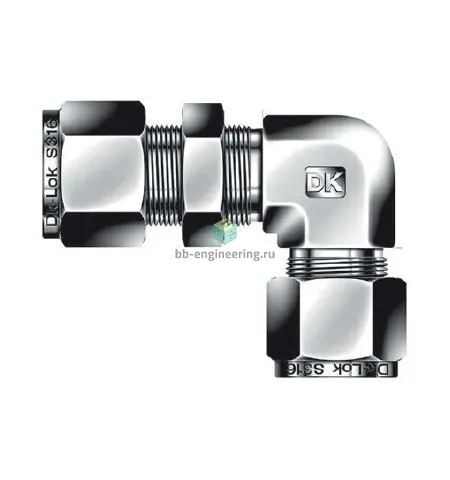

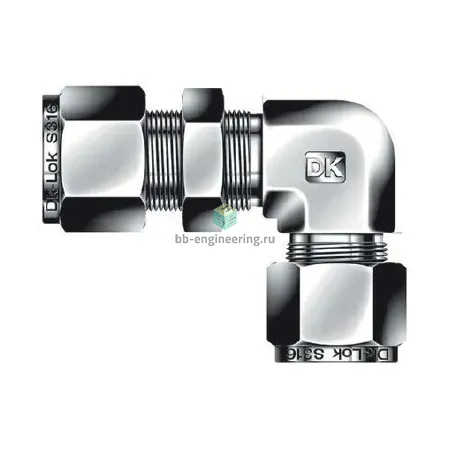

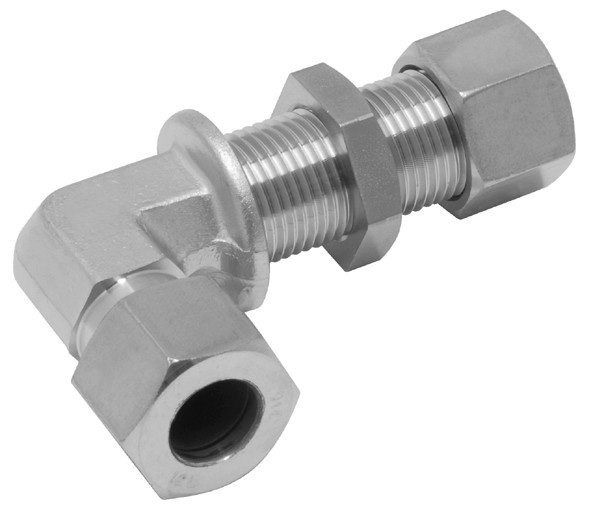

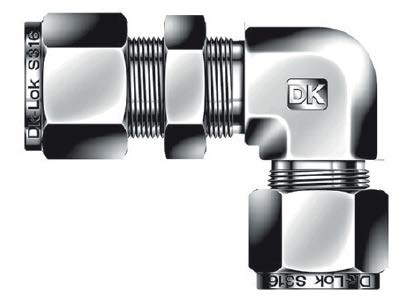

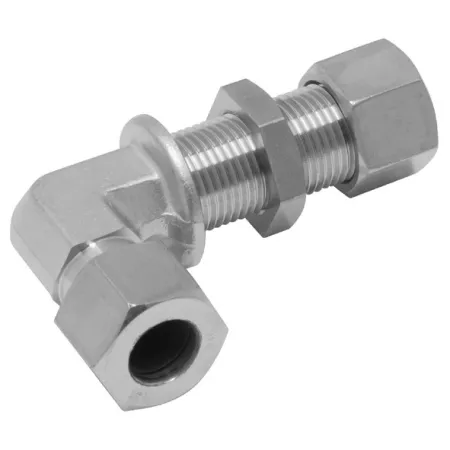

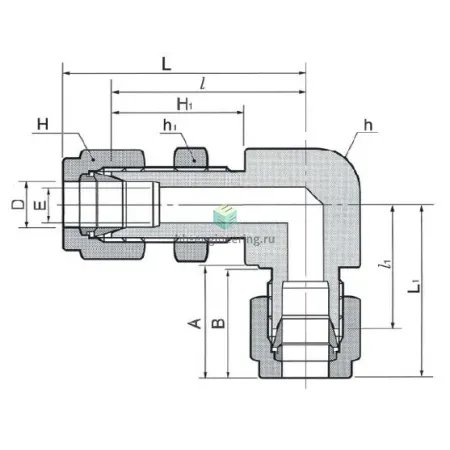

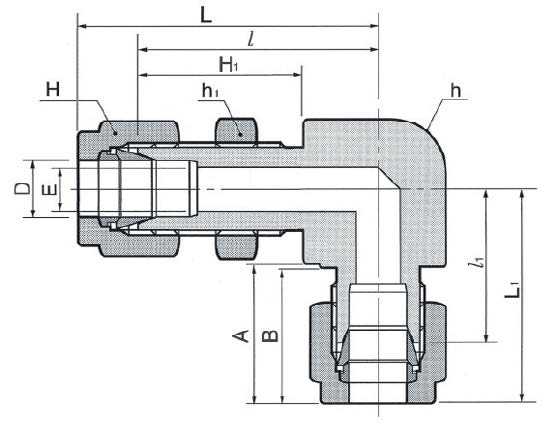

DBL-12M-SA DK-Lok - Соединитель панельный угловой обжимной 12 мм, нерж.

Назначение и принцип работы

Панельный угловой соединитель обжимного типа предназначен для подсоединения трубок Ø12 мм к щиткам, корпусам приборов и монтажным панелям в линиях измерения, управления и гидравлики. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металлическое уплотнение трубки без применения уплотнительных материалов в месте обжима; направление потока меняется на угол 90° за счёт углового исполнения, что экономит пространство при разводке приборных кабелей и трубопроводов. Модель из нержавеющей стали AISI 316 рассчитана на эксплуатацию в агрессивных средах и изделий промышленной автоматизации.

Ключевые особенности конструкции

Корпус и детали — нержавеющая сталь (общая классификация: сталь нержавеющая, корпус AISI 316), соединение рассчитано на трубку 12 мм (наружный диаметр). Функция уплотнения реализована обжимом двух конусных кольцевых вставок под гайкой; тип уплотнения резьбы отсутствует (–), резьбовые соединения не требуют дополнительного уплотнителя. Применим в средах: водные растворы, масла, технические газы и большинство химически нейтральных сред; рабочее давление зависит от системы и диаметра трубки, типично до нескольких сотен бар в инструментальных линиях (ориентировочно до 300–420 bar при правильном монтаже). Диапазон рабочих температур для AISI 316 и металлического уплотнения примерно от −60 °C до +200 °C в зависимости от рабочей среды.

Экспертные рекомендации по применению

Подбирайте соединитель под трубку Ø12 мм; перед установкой удалите заусенцы и обеспечьте прямую посадку обжимных колец. Затягивание гайки — по паспорту производителя или по регулированному моменту, избегайте перекоса и чрезмерной силы, чтобы не деформировать кольца. Для панельного монтажа контролируйте толщину панели и положение уплотнительных шайб; после сборки выполните гидравлическую/пневматическую пробу на рабочем давлении. Не эксплуатировать при известных совместимых с AISI 316 агрессивных средах превышающих указанные температурные рамки; при сомнениях используйте рекомендации DK‑Lok по материалам и моментам затяжки.
