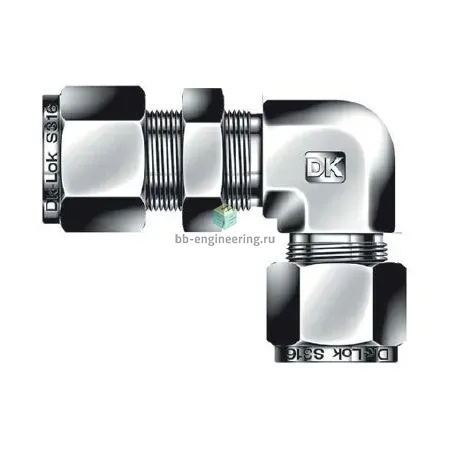

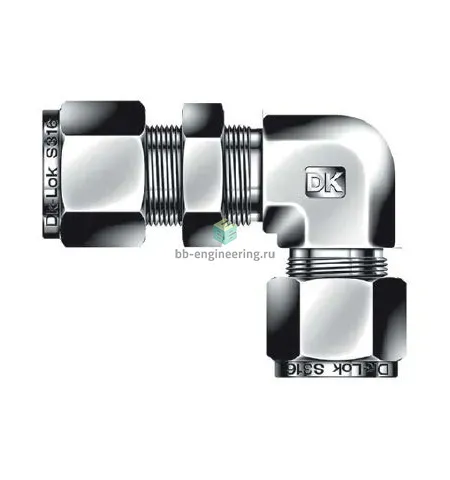

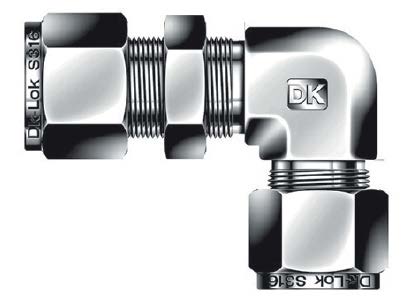

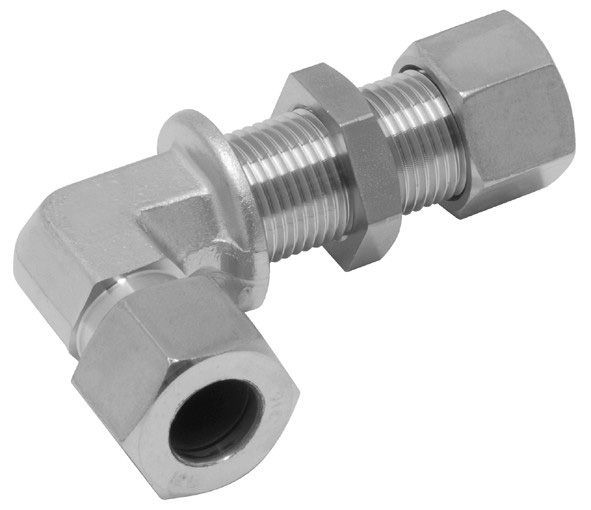

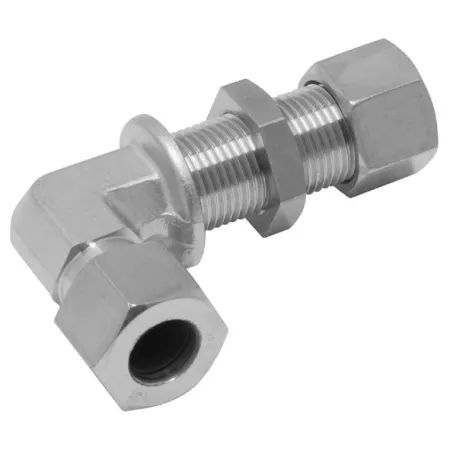

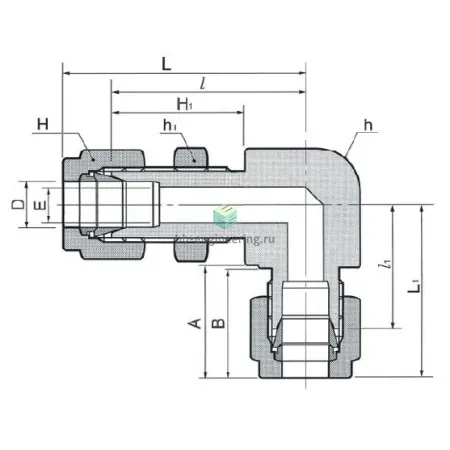

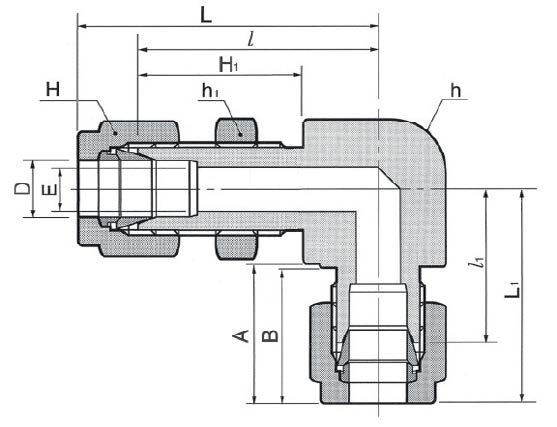

DBL-16M-SA DK-Lok - Соединитель панельный угловой обжимной 16 мм, нерж.

Назначение и принцип работы

Соединитель панельный угловой обжимной предназначен для присоединения трубки Ø16 мм к монтажной панели в системах измерения и контроля, гидравлических и пневматических контурах. Конструкция обеспечивает герметичное подсоединение без уплотнений резьбы: трубка фиксируется с помощью двух обжимных колец и гайки, создаётся надежная уплотнение за счет деформации колец на наружном диаметре 16 мм. Угловое исполнение экономит место при прокладке трасс и упрощает подключение приборов на панели.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость и совместимость с агрессивными рабочими средами. Обжимная двухкольцевая система повышает стойкость к вибрациям и гидроударам по сравнению с однокольцевыми фитингами. Рекомендуемые рабочие среды: технические газы, воздух, масла, вода, смеси на основе углеводородов. Типичные эксплуатационные параметры (ориентировочно для данной серии) — рабочее давление до 400 бар и температурный диапазон примерно от −60 °C до +200 °C в зависимости от состава трубы и среды; окончательные пределы уточняйте по таблице производителя.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии наружного диаметра трубы 16 мм и отсутствии деформаций. Отрежьте и тщательно удалите фаски/заусенцы, полностью вставьте трубку до упора. Для обеспечения герметичности используйте рекомендованный момента затяжки из технической документации производителя; при отсутствии данных — применять динамометрический ключ и проверять герметичность пробойным давлением. Не допускать перекоса при установке на панель, учитывать толщину панели и установить опорную шайбу при необходимости. Избегайте повторных многократных обжимов одной и той же трубки — это снижает прочность соединения. Регулярно проверяйте на вибрации и подтягивайте в соответствии с регламентом эксплуатации.
