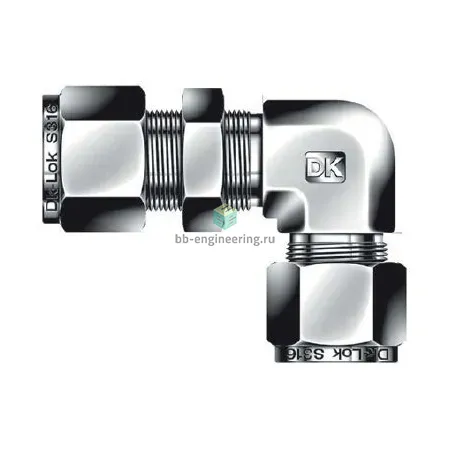

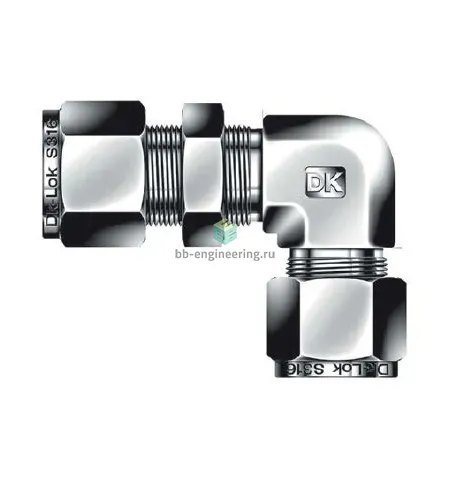

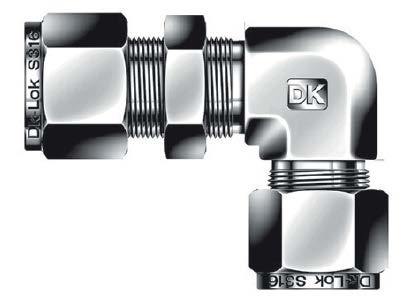

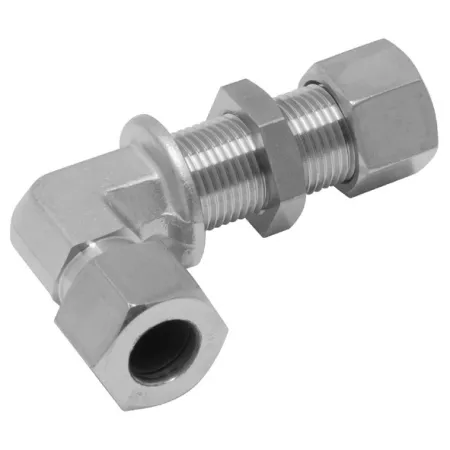

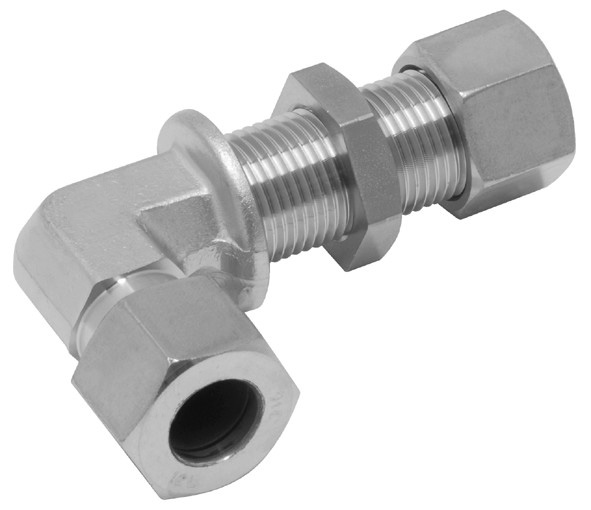

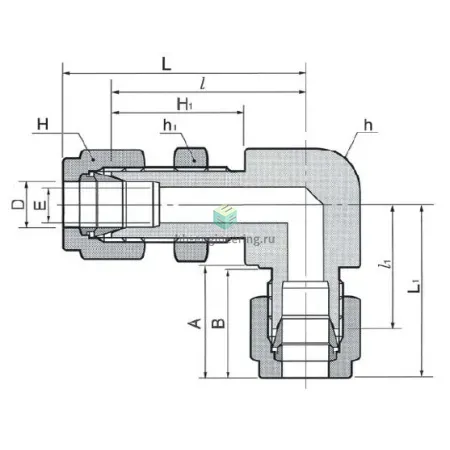

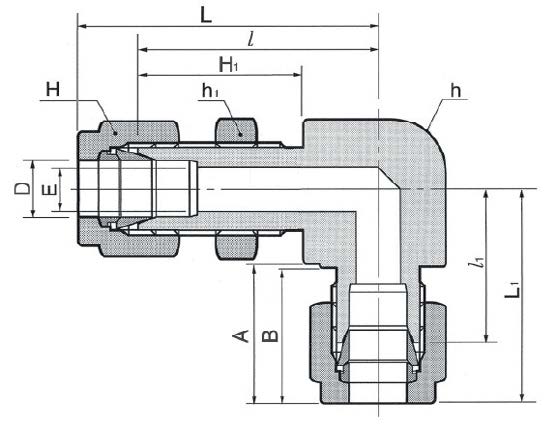

DBL-20M-SA DK-Lok - Соединитель панельный угловой обжимной 20 мм, нерж.

Назначение и принцип работы

Панельный угловой соединитель обжимной 20 мм предназначен для жесткого присоединения трубок к щиту или панели и изменения направления трубопровода на 90°. Принцип работы — механическое герметичное обжатие трубки двумя обжимными кольцами и гайкой: при затяжке создаётся осевое усилие, которое формирует уплотнение между корпусом (сталь AISI 316) и трубкой диаметра 20 мм. Изделие решает задачи подключения датчиков, приборов и магистралей в системах гидравлики, пневматики, технологических линиях и агрессивных средах, где требуется коррозионная стойкость и компактная развязка проводки трубок через панель.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общее материалное исполнение — сталь нержавеющая; уплотнение резьбы отсутствует, герметичность обеспечивают два обжимных кольца и гайка. Конструкция рассчитана на трубки 20 мм (внутренний профиль — согласно нормам производителя) и совместима с агрессивными рабочими средами (вода, масло, пар, химреагенты). Рабочие параметры зависят от толщины стенки трубки и условий, типично допускается рабочее давление до ≈400 бар при правильном подборе трубки и монтажной практики; рабочая температура — широкая зона эксплуатации (ориентировочно от −60 °C до +250 °C) при отсутствии уплотнений из органики.

Экспертные рекомендации по применению

Подбирайте трубку 20 мм по наружному диаметру и толщине стенки, рекомендованной DK‑Lok; торгуйте гайку равномерно, избегая перетяжки — соблюдайте рекомендованный момент для данного размера, предварительно снять фаску и удалить заусенцы. Для панельного монтажа контролируйте плотность прилегания фланца и уплотнение перехода через панель. Проверяйте совместимость с рабочей средой и при вибрации используйте фиксацию трубопроводов. Регулярно инспектируйте обжимные соединения на герметичность после пуско‑наладочных циклов.
