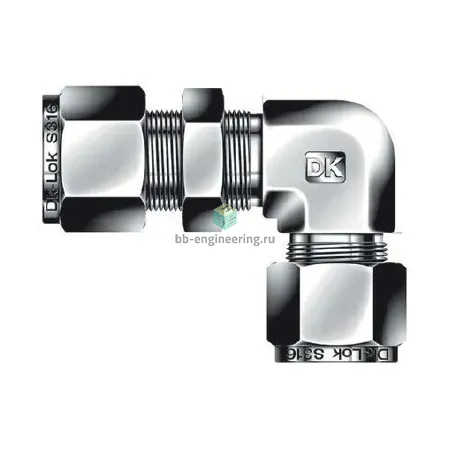

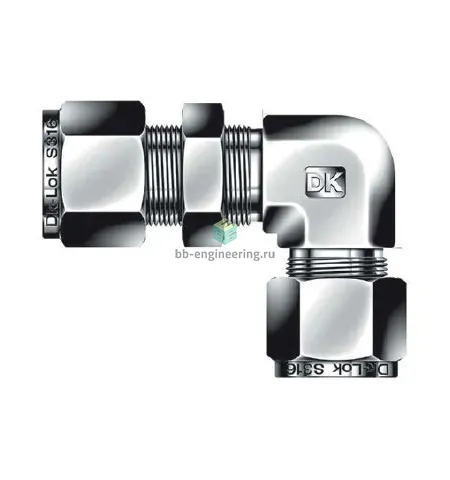

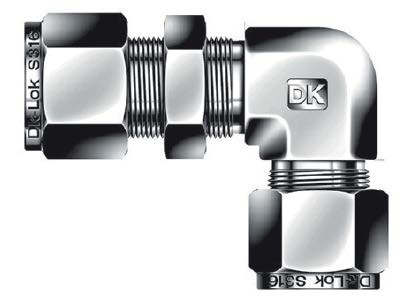

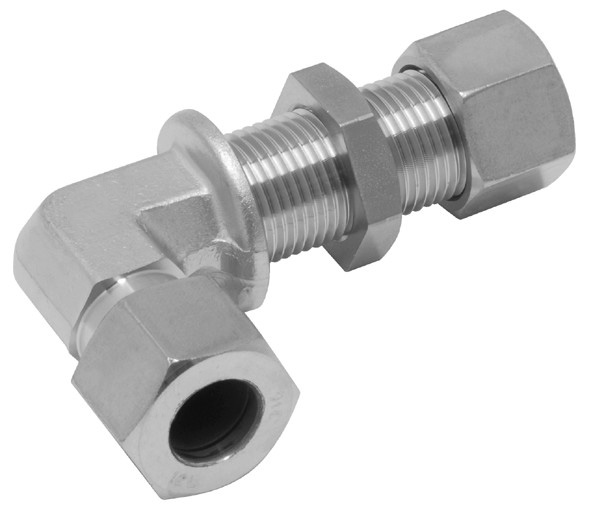

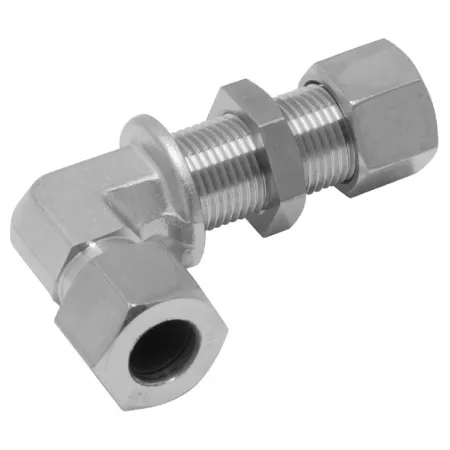

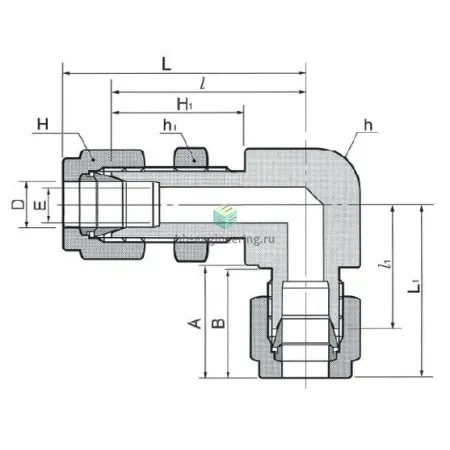

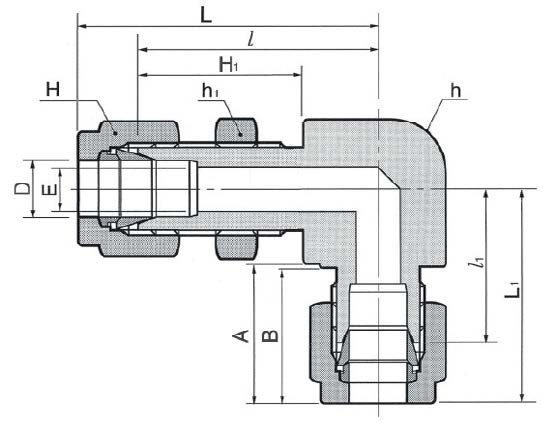

DBL-6M-SA DK-Lok - Соединитель панельный угловой обжимной 6 мм, нерж.

Назначение и принцип работы

Соединитель панельный угловой обжимной для трубки Ø6 мм предназначен для подвода и развода технологических и измерительных линий через монтажную панель в приборах и шкафах управления. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металлометаллическое соединение трубки без применения дополнительных уплотнительных компаундов (Тип уплотнения резьбы: -). При монтаже трубка вставляется в патрубок и фиксируется последовательным обжатием первой и второй гильзы, что исключает люфт и обеспечивает стойкость к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316 (Материал обобщённо: сталь нержавеющая), совместимой с нефтехимией, паровыми средами и агрессивными агентами. Форма — угловой панельный соединитель ускоряет разворот трубки при ограниченном пространстве. Обжимная схема с двумя кольцами гарантирует восстановимую плотность посадки для трубки Ø6 мм. Типичные рабочие условия — высокое давление в измерительных линиях (порядка нескольких сотен бар в зависимости от толщины стенки трубки и режима) и широкая температурная зона эксплуатации (ориентировочно от −60 °C до +260 °C, зависящая от используемых уплотнений и среды).

Экспертные рекомендации по применению

Подбирайте фитинг в паре с трубкой Ø6 мм с рекомендованной толщиной стенки производителя; перед обжатием обеспечьте чистоту торца и точную центровку. При панельном монтаже используйте штатное отверстие по чертежу и затягивайте гайку с контролируемым моментом, чтобы не повредить гильзы. Избегайте повторных многократных размонтажей без замены обжимных колец — это основная причина течей. Для агрессивных сред и высоких температур подтвердите совместимость уплотнений и рассчитывайте допустимое рабочее давление по таблицам производителя.
