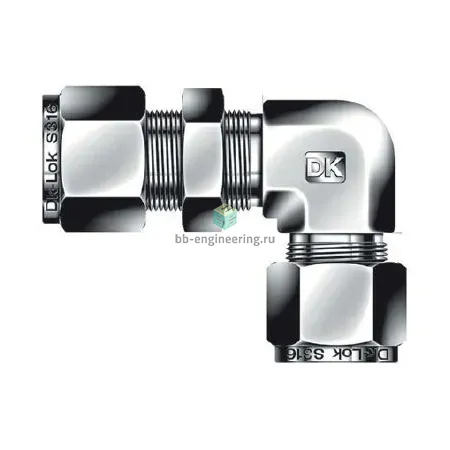

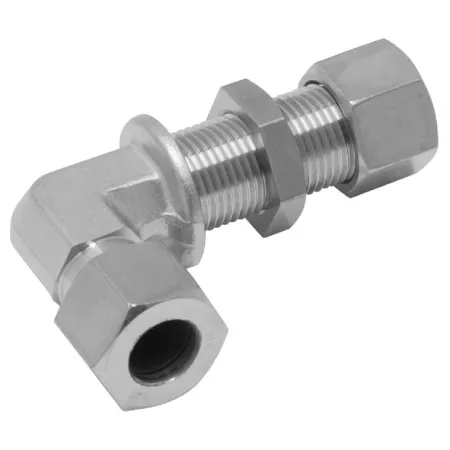

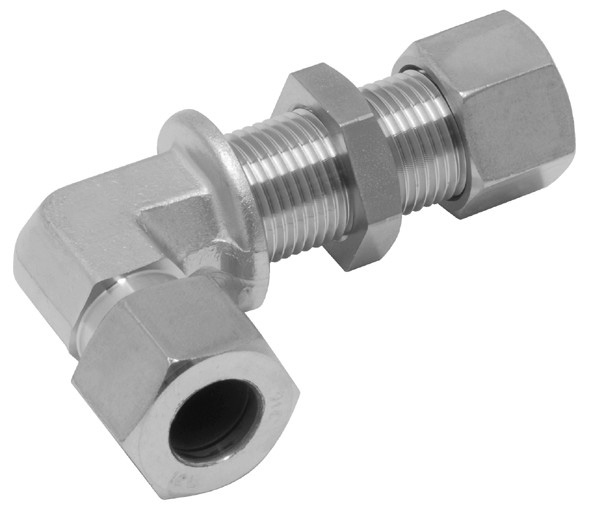

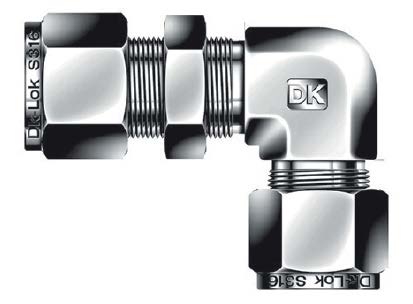

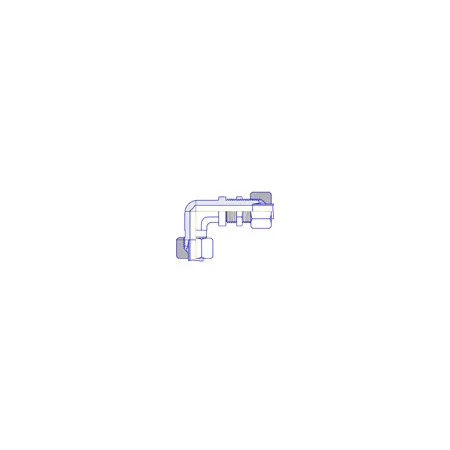

DBL-8M-SA DK-Lok - Соединитель панельный угловой обжимной 8 мм, нерж.

Назначение и принцип работы

Соединитель панельный угловой обжимной 8 мм предназначен для быстрого и герметичного вывода трубки через приборную панель в системах измерения, контроля и малых гидросистемах. Прибор функционирует по принципу обжимного соединения: трубка вставляется в наконечник и фиксируется двумя обжимными кольцами и гайкой, при затяжке которых формируется металлическое уплотнение между кольцами и трубкой. Угловая конфигурация упрощает прокладку трубопровода при ограниченном пространстве и предотвращает перегибы при подключении к манометрам, датчикам и распределительным фитингам.

Ключевые особенности конструкции

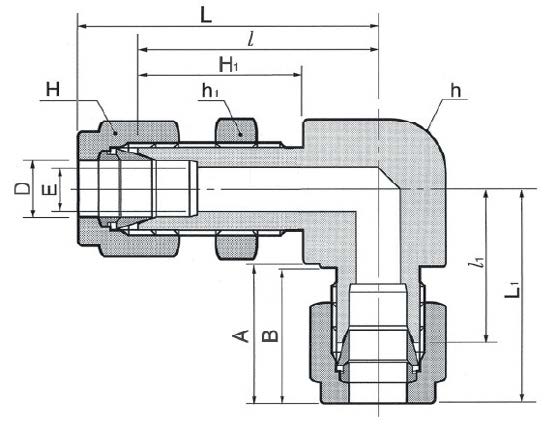

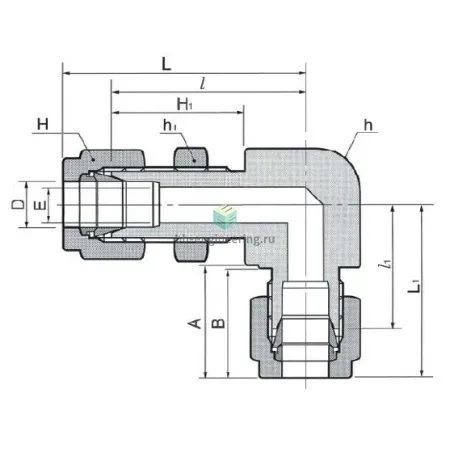

Корпус и внутренние элементы изготовлены из нержавеющей стали AISI 316, общая материализация — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция с двумя обжимными кольцами обеспечивает повторяемое металл-металл уплотнение без дополнительных прокладок; резьбовых уплотнений нет (Тип уплотнения резьбы: -). Подключение рассчитано на трубку Ø 8 мм. В зависимости от условий системы рабочее давление типично находится в диапазоне систем измерения высокого давления (порядка десятков МПа), а практический температурный диапазон эксплуатации для AISI 316 — от криогенных значений до ≈+250°C, при этом конкретные пределы зависят от среды и типа трубки.

Экспертные рекомендации по применению

Подбирайте фитинг под трубку с наружным диаметром 8 мм и рекомендуемым шагом зачистки по таблице производителя; при монтаже соблюдайте рекомендуемые моменты затяжки и порядок развальцовки (сначала предварительная затяжка, затем окончательная по углу). При повторном монтаже заменяйте обжимные кольца при видимых деформациях. Избегайте использования герметиков на резьбе (нет резьбового уплотнения); для панельного крепления предусмотрите антискользящую шайбу и уплотнение панели при необходимости. Контролируйте вибрационные нагрузки и тепловые расширения трубопровода, чтобы избежать усталостных повреждений.
