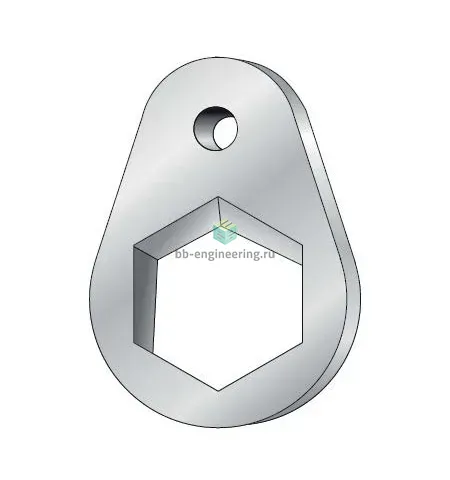

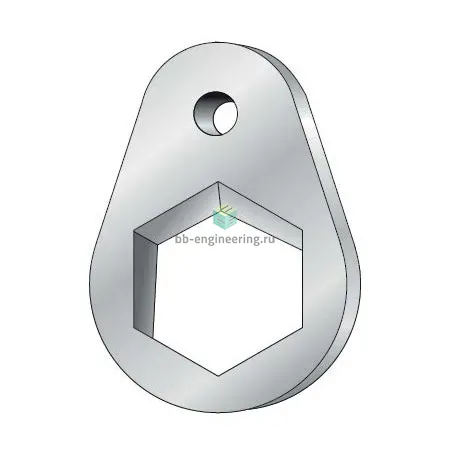

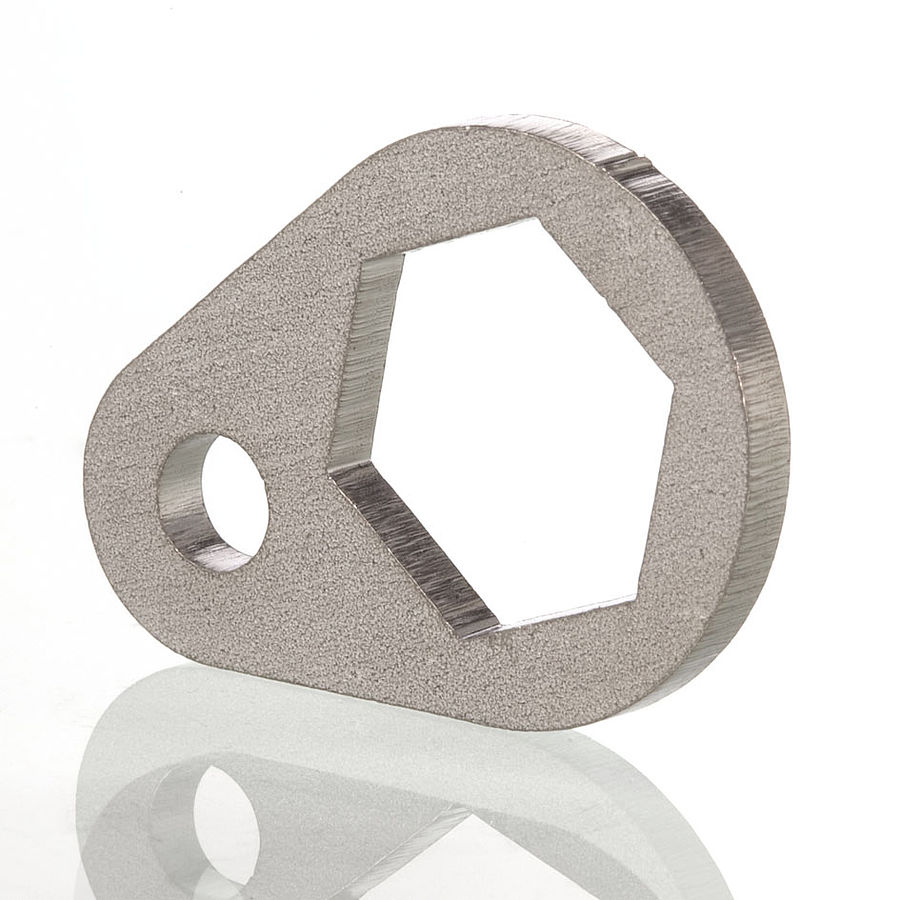

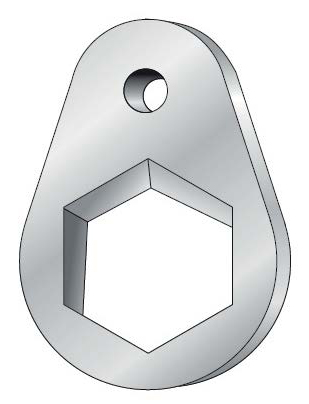

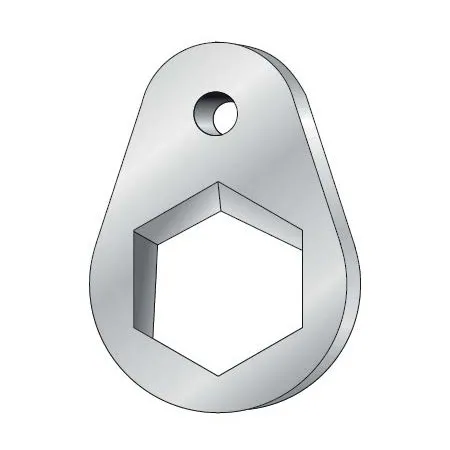

DBR-1-S-S DK-Lok - Ограничитель обжимного фитинга 1/16", нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга используется для быстрого и надёжного присоединения гибких или жёстких трубок Ø 1/16″ (≈1,5875 мм) в контурach контрольной и технологической арматуры. Функция ограничителя — фиксировать торец трубки по глубине посадки, исключая смещение при монтаже и обеспечивая повторяемость сборки. Принцип работы основан на обжиме трубки двумя обжимными кольцами (вторичная и первичная опрессовка) и гайкой: при затяжке создаётся герметичное уплотнение металл–металл без использования уплотнительных материалов.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, общая материя — нержавеющая сталь, что обеспечивает стойкость к коррозии и совместимость с агрессивными рабочими средами. Тип конструкции — двухкольцевая система с гайкой; тип уплотнения резьбы отсутствует (герметизация достигается обжимом). Расчётные диапазоны работы типичны для инструментальных фитингов: рабочее давление до ~414 бар (6000 psi) в зависимости от толщины стенки трубки и режима, рабочая температура от −196 °C до +425 °C при отсутствии уплотнений на органической основе. Применимо для газов, аналитического и технологического сэмплинга, гидравлических и пневмосистем при умеренной коррозионной нагрузке.

Экспертные рекомендации по применению

Перед сборкой обеспечить торец трубки ровным и без заусенцев, вставить до упора ограничителя. Затягивать гайку по инструкции производителя (обычно затяжка от «на палец» плюс 1¼–1½ оборота; уточнить по таблице калибровки DK‑Lok для 1/16″), избегать перетяжки во избежание деформации трубки и повреждения первичной/вторичной гильзы. Типичные ошибки: неполная посадка трубки, неочищенные срезы, чрезмерная затяжка и применение неподходящих материалов трубки. Для критичных сред выполнять испытание давлением и повторную подтяжку после первой циклировки; при работе в хлоридосодержащей среде учитывать ограничение долговечности AISI 316 при повышенных температурах.
