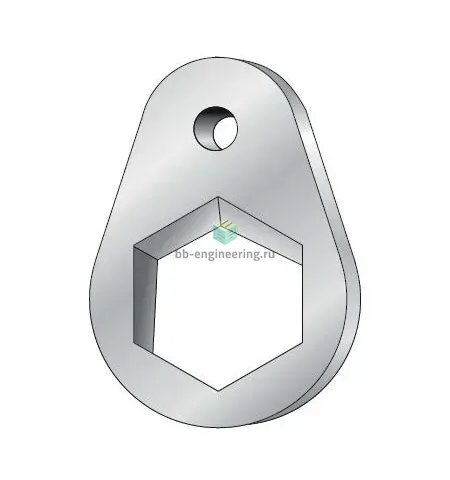

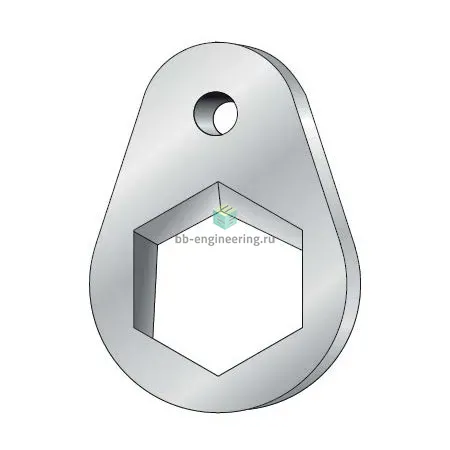

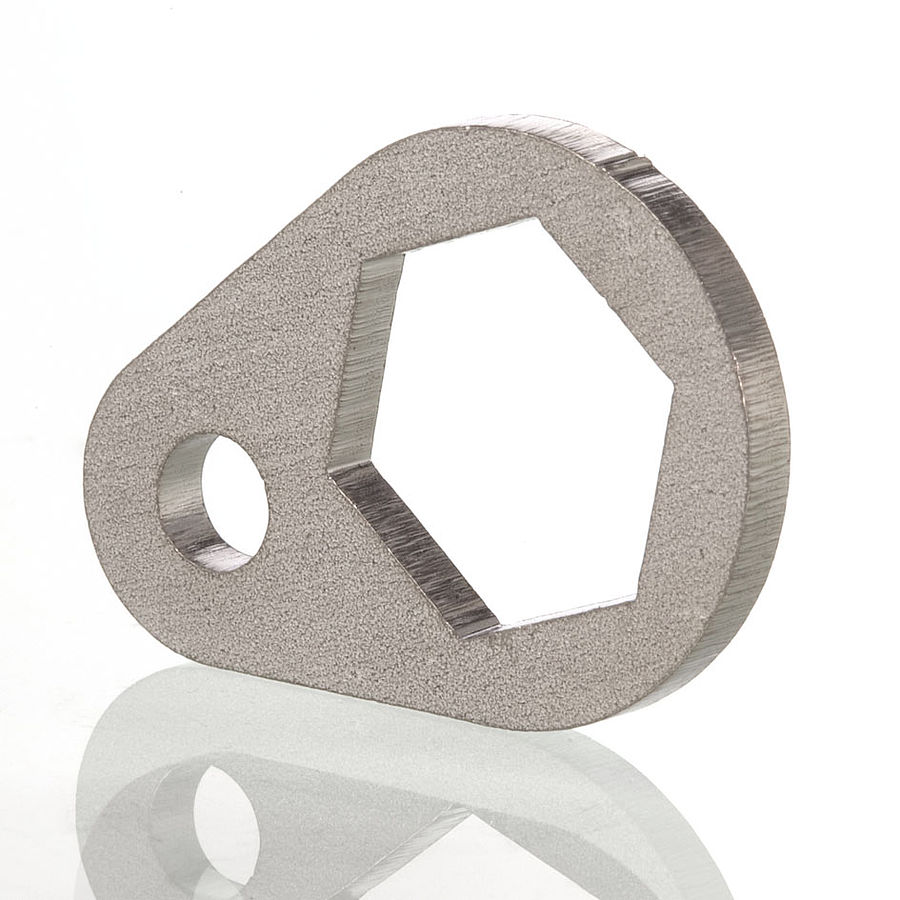

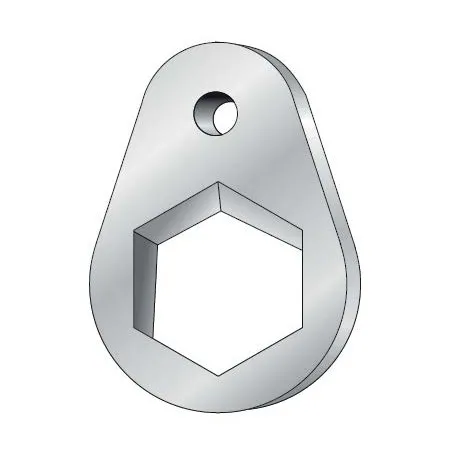

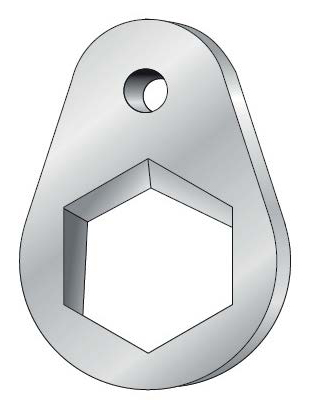

DBR-15M16M10-S DK-Lok - Ограничитель обжимного фитинга 5/8", 15, 16 мм, нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга предназначен для надежного присоединения и ограничения в трубопроводах технологической и контрольно-измерительной арматуры. Модель рассчитана на соединение труб с наружным диаметром 5/8" (15–16 мм) и выполняет функцию упора/ограничителя при монтаже обжимной системы: при затягивании гайки две обжимные кольца смещаются, обеспечивая металлометаллическое уплотнение на трубе и фиксируя её положение. Конструкция решает задачи герметизации магистралей с рабочими средами низкой и средней агрессивности — нейтральные и коррозионно-активные жидкости и газы в системах измерений и управления.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, обобщённый материал — сталь нержавеющая; тип конструкции — обжим трубки с помощью двух обжимных колец и гайки. Уплотнение — металлометаллическое, резьловых уплотнителей не требует. Применимо для труб Ø 5/8" (≈15–16 мм). Рабочие диапазоны зависят от размера и среды: типичные давления до ~400 бар для малых диаметров при гидравлических и измерительных линиях; типовой температурный диапазон эксплуатации при отсутствии эластомерных вставок −50…+200 °C, при высокотемпературном исполнении границы могут доходить до ≈+450 °C. Подходит для масел, воды, пара низкого давления, инертных и коррозионных сред при соблюдении химической совместимости.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную обрезку и удаление фасок на трубе, вставить трубку до упора; при сборке сначала завернуть гайку вручную, затем доворот моментом согласно рекомендациям производителя (не превышать рекомендованный крутящий момент, чтобы избежать деформации кольца). Типичные ошибки: недо-вставленная трубка, перекручивание гайки, повторное использование деформированных колец. Для вибронагруженных линий использовать поддерживающие элементы; при агрессивных средах подтверждать коррозионную совместимость AISI 316 и по возможности проводить испытание на герметичность после монтажа.
