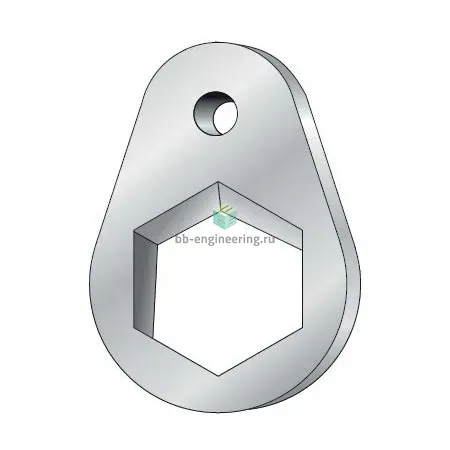

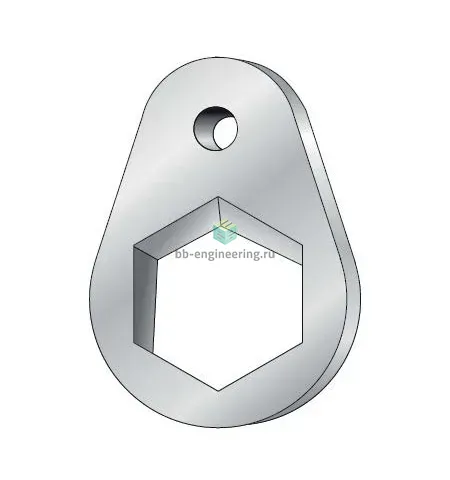

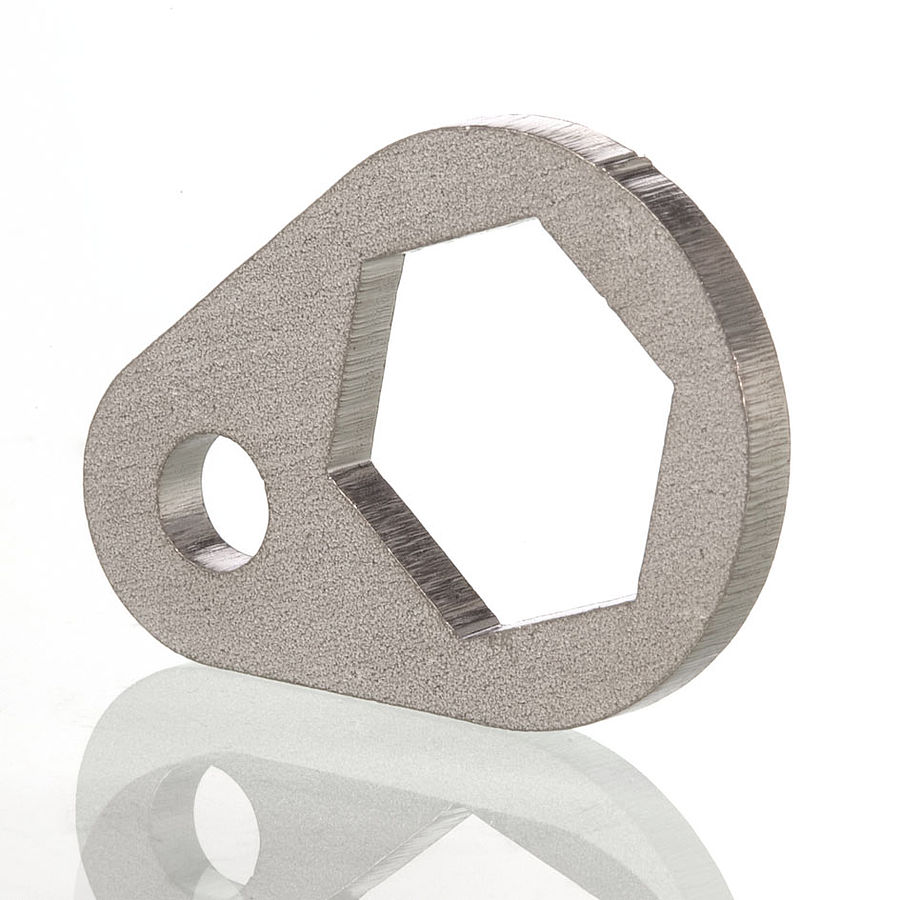

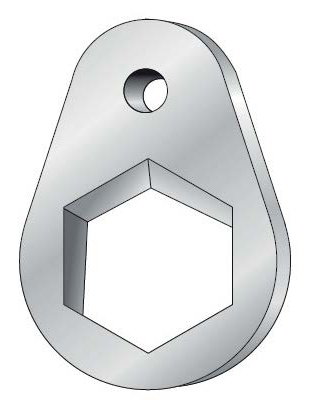

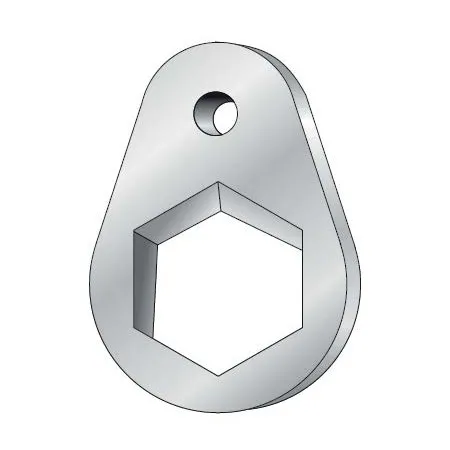

DBR-18M12-S - Ограничитель обжимного фитинга 3/4", 18 мм, нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга применяется для точной фиксации и подачи трубки в обжимной узел системы трубопроводов высокого давления. Конструкция «ограничитель» обеспечивает контролируемую глубину вставки трубки 3/4″ (указан также размер 18 мм), исключая перекрытие обжима и снижая риск протечек при сборке. Фитинг работает по принципу обжима трубки двумя обжимными кольцами и гайкой: при завинчивании гайки переднее и заднее кольца деформируют трубку и формируют плотное металлическое уплотнение, обеспечивающее герметичность для газов и жидкостей.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали (материал корпуса AISI 316), общий материал — нержавеющая сталь, что гарантирует коррозионную стойкость в агрессивных средах. Тип конструкции — двухободковый обжим (две обжимные кольца и гайка), уплотнение — металлическое (без эластомерных прокладок), резьбовое уплотнение отсутствует как отдельный тип. Применим в средах: технологические и измерительные линии, гидравлические и пневматические системы, инертные и агрессивные среды. Рабочие параметры зависят от трубки (материал, толщина стенки), но подобные обжимные системы рассчитаны на работы в диапазоне от криогенических температур до сотен градусов Цельсия и на давления до сотен бар при правильной подборке трубки и монтажа.

Экспертные рекомендации по применению

Подбирайте ограничитель под фактический наружный диаметр и толщину стенки трубки 3/4″ / 18 мм; убедитесь в совместимости материалов (AISI 316 противкоррозионно совместим с большинством сред). Сборка — чистая резьба, отсутствие загрязнений, контроль глубины посадки через ограничитель, затяжка гайки по инструкции производителя (не допускайте чрезмерной пластической деформации трубки). При вводе в эксплуатацию провести пробное прессование и испытание на герметичность. Избегайте вибраций в месте обжима, при циклических нагрузках контролировать состояние обжимных колец и при необходимости планово заменять. В критичных приложениях согласовывайте рабочие давления и температуры с паспортными данными трубки и фитинга.
