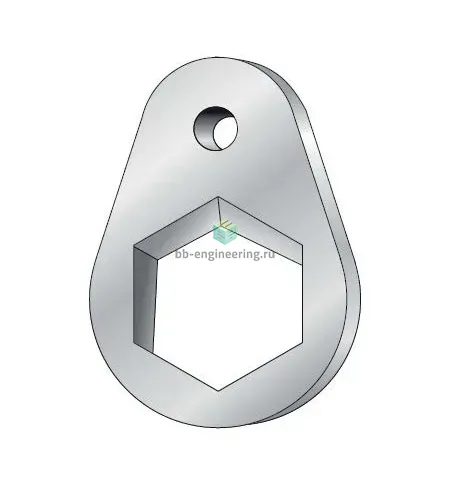

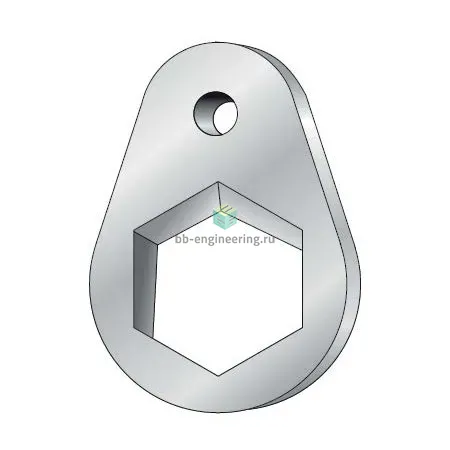

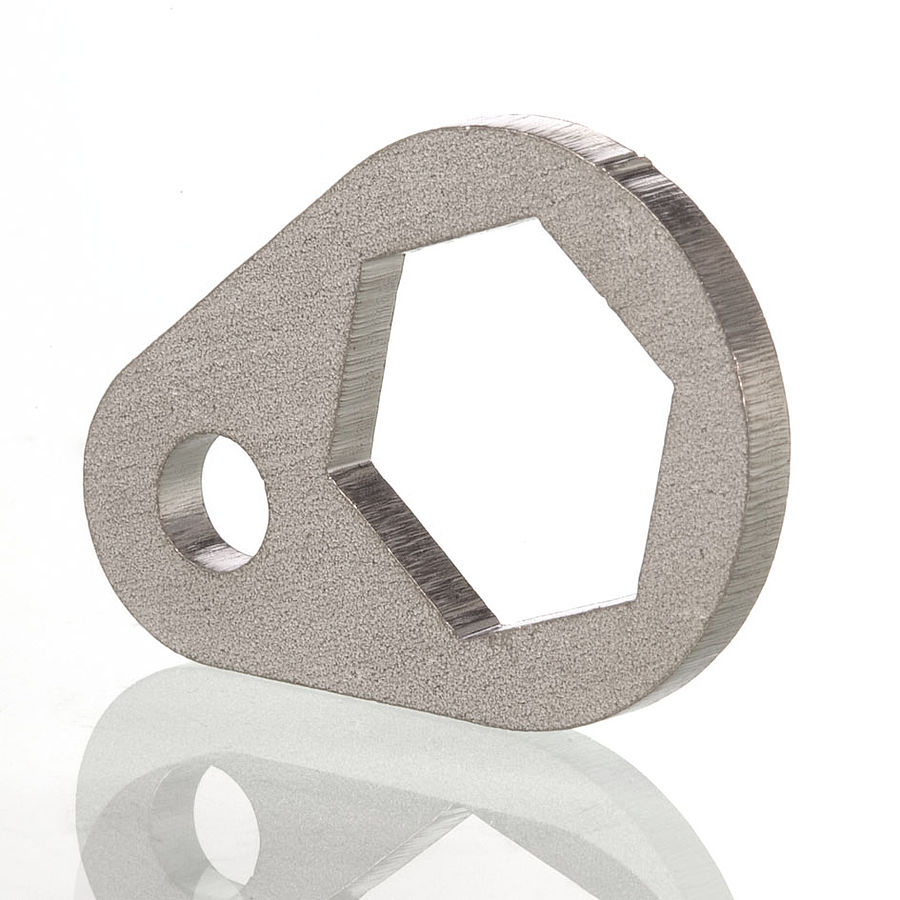

DBR-20M22M14-S DK-Lok - Ограничитель обжимного фитинга 7/8", 20, 22 мм, нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга DBR-20M22M14-S предназначен для точной установки глубины захода трубки в обжимные соединения DK-Lok в системах приборной арматуры и технологических трубопроводах. Выполняет роль физического упора при монтаже трубок Ø20 мм и Ø22 мм и совместим с резьбой 7/8". Работает по принципу двухзажимного (double ferrule) соединения: при затяжке гайки две обжимные втулки фиксируют трубку и формируют герметичное кольцевое уплотнение без дополнительных герметиков, обеспечивая повторяемость монтажа и минимизацию ошибок при подготовке трубной кромки.

Ключевые особенности конструкции

Корпус и элементы ограничителя выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (без резьбовых уплотнителей). Применяется в средах: инертные газы, вода, масла, пар, гидравлические жидкости. Типичные рабочие параметры для аналогичных обжимных систем DK-Lok — до ≈350 бар в зависимости от диаметра и толщины стенки трубки; температурный диапазон ориентировочно −196…+400 °C (ограничен материалами системы).

Экспертные рекомендации по применению

Подберите ограничитель под фактический наружный диаметр трубки (20 или 22 мм) и используйте рекомендованный момент затяжки для серии DK-Lok, чтобы избежать деформации трубки и неправильной посадки втулок. Перед монтажом удалите заусенцы и обеспечьте ровную торцовую поверхность; при повторном демонтаже заменяйте втулки при видимых следах износа. Для высоких давлений проверяйте толщину стенки трубки и выполняйте испытания на герметичность. Не допускайте превышения указанных давлений и температур; при агрессивных средах рекомендуются материалы AISI 316 и регулярный контроль состояния соединений.
