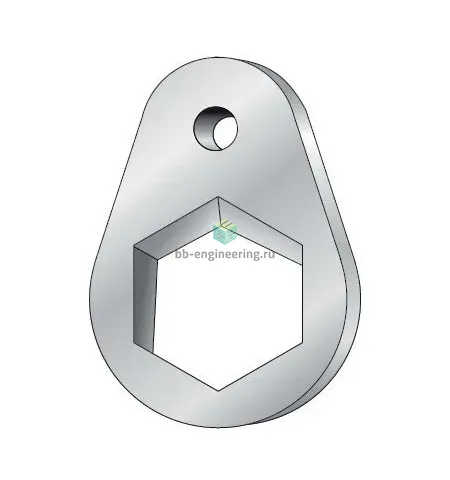

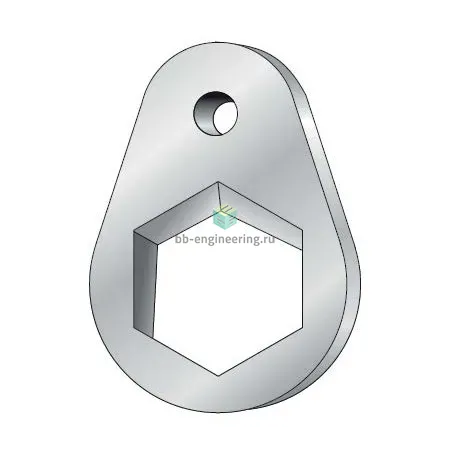

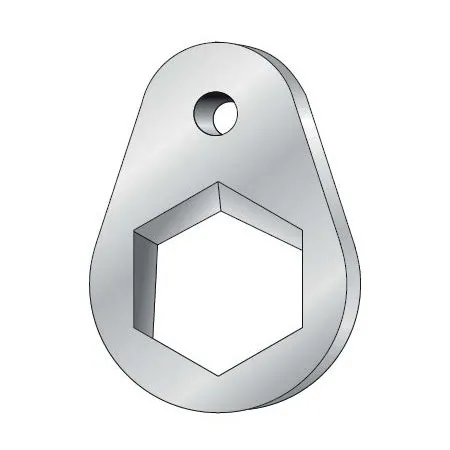

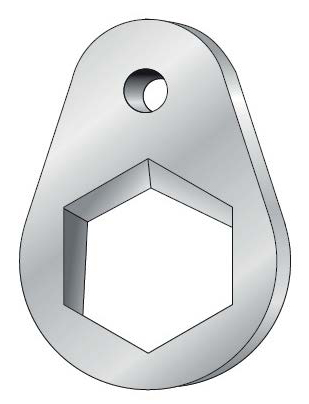

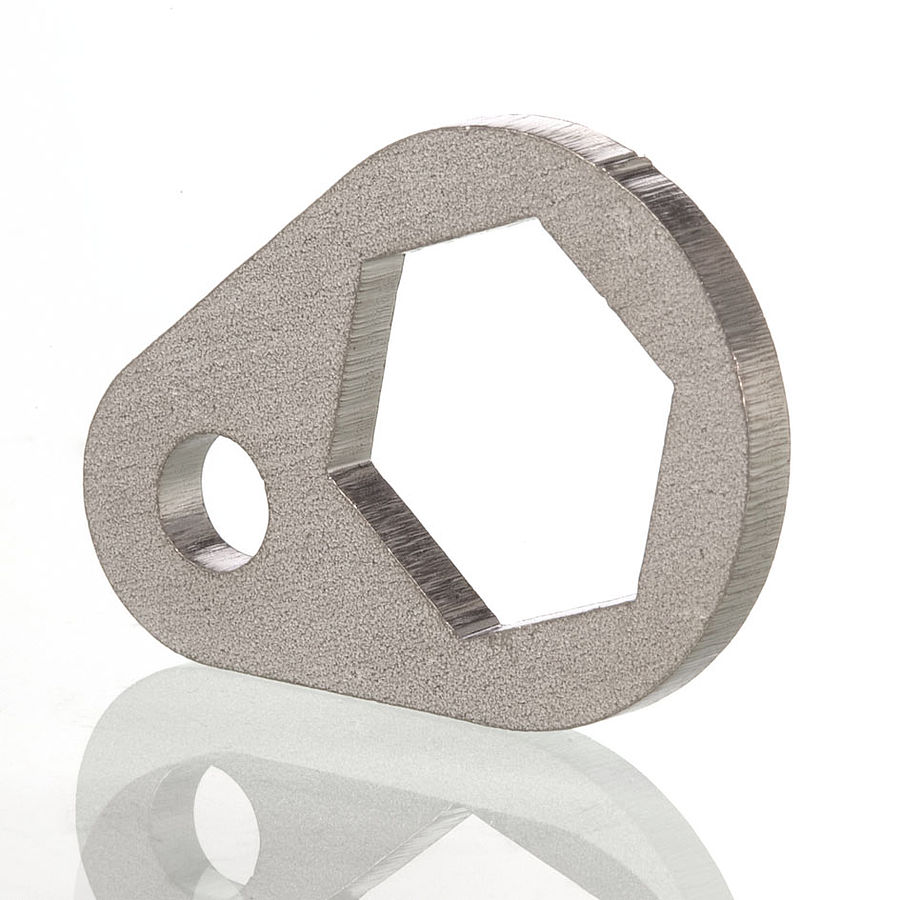

DBR-3M4M3-S DK-Lok - Ограничитель обжимного фитинга 3/16", 2, 3, 4 мм, нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга DBR-3M4M3-S DK-Lok применяется в системах технологического и измерительного трубопровода для точной фиксации и ограничения глубины заводки трубки при сборке обжимного соединения. Конструктивно это вставной ограничитель, совместимый с обжимом трубки с помощью двух обжимных колец и гайки: при затяжке гайки первая и вторая обжимные втулки формируют герметичное металлическое уплотнение на трубке диаметров 3/16", 2 мм, 3 мм и 4 мм. Изделие оптимизировано для эксплуатации в линиях подачи сжатого воздуха, технологических газов, гидравлики и химических сред, где требуется повторяемая неразборная или сервисно-демонтируемая сборка с контролем посадки трубки.

Ключевые особенности конструкции

Корпус и рабочие элементы изготовлены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает повышенную коррозионную стойкость в агрессивных средах и совместимость с гидрокарбонами, водой и газами. Тип конструкции — стандартный двухвтулочный обжим; тип уплотнения резьбы — не применяется (герметизация достигается обжимом). Рекомендованный диапазон рабочих давлений для подобных обжимных систем для размеров 2–4 мм обычно достигает сотен бар при корректной толщине стенки трубы; рабочая температура при металлическом уплотнении ориентировочно от −50 °C до +200 °C в зависимости от трубного материала.

Экспертные рекомендации по применению

Перед установкой убедитесь в соответствии наружного диаметра и толщины стенки трубки (3/16", 2, 3, 4 мм). Обязательно выполнить чистую ровную резку и снятие фаски, проверить положение ограничителя по глубине посадки. Затягивайте гайку согласно регламенту производителя обжимных фитингов DK‑Lok, избегая перетяжки — это гарантирует повторяемость уплотнения без повреждения трубки. Для вибронагруженных линий используйте растяжки или хомуты; при агрессивных средах контролируйте совместимость AISI 316 со средой и при необходимости применяйте дополнительные антикоррозионные меры. После монтажа проведите проверку на герметичность (газовая/гидравлическая проба).
