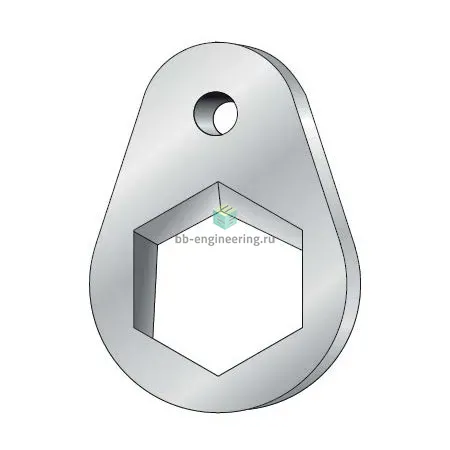

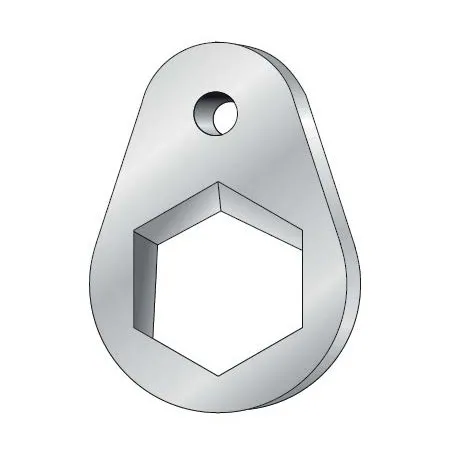

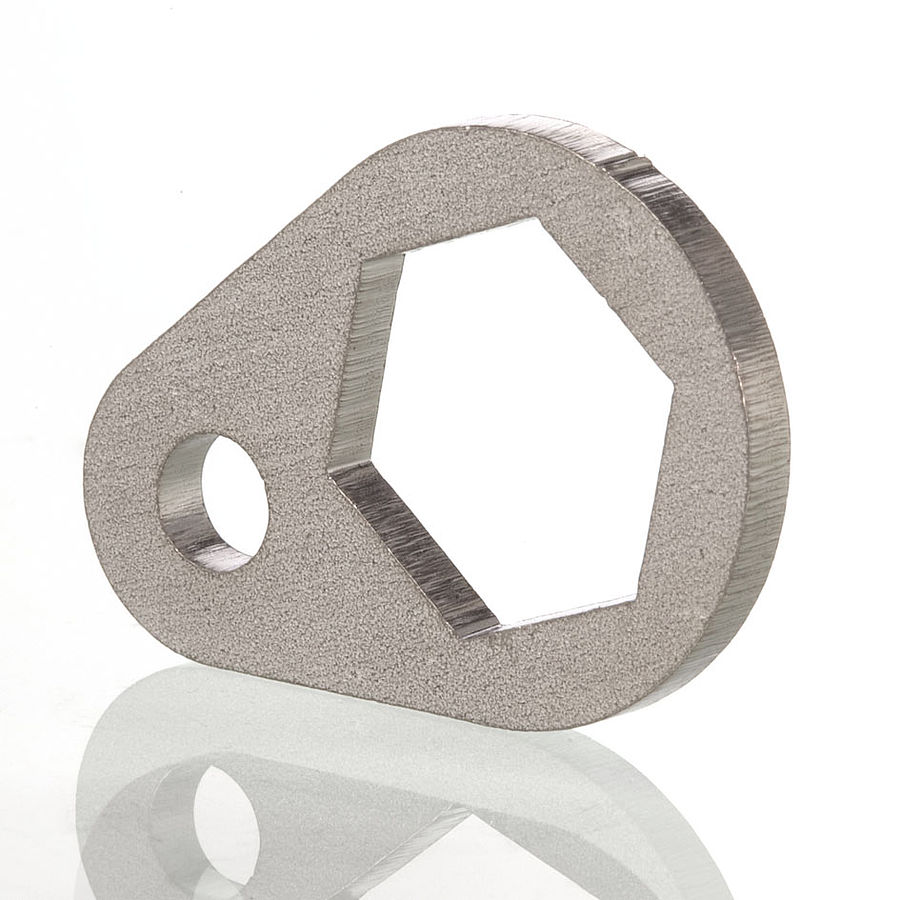

DBR-5-S-S DK-Lok - Ограничитель обжимного фитинга 5/16", нерж.

Назначение и принцип работы

Ограничитель обжимного типа предназначен для установки в приборные и технологические трубопроводы, где требуется надежное уплотнение и ограничение хода обжимного узла при подключении трубки Ø 5/16" (7,94 мм). Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение без использования эластомерных прокладок, что гарантирует герметичность при передачах жидкостей и газов в системах КИПиА, аналитики, гидравлики и топливных магистралей. Работает по принципу осевого зажима трубки: при затяжке гайки переднее и заднее кольца формируют посадку и стопорят трубку в корпусе AISI 316.

Ключевые особенности конструкции

Корпус и кольца — сталь нержавеющая AISI 316, общий материал — нерж. сталь, что обеспечивает коррозионную стойкость и химическую совместимость с водой, маслами, инертными и многими агрессивными средами. Тип уплотнения: металлическое (резьвого уплотнения нет). Подключение 5/16" (7,94 мм). Тип конструкции — двухкольцевой компрессионный узел; типичная рабочая прочность малых размеров соответствует требованиям инструментальных и гидравлических линий (порядок величин до ~414 бар / 6000 psi в зависимости от конфигурации системы). Рабочая температура при отсутствии эластомеров ориентировочно от −60 °C до +250 °C, точные пределы зависят от среды и условий монтажа.

Экспертные рекомендации по применению

Резать трубку строго под прямым углом, снять фаску и заусенцы, проверить внешний диаметр 5/16". При монтаже закрепите корпус ключом и затяните гайку после предварительной фиксации пальцами — обычно 1–1,25 оборота; при повторной сборке достаточно 1/8–1/4 оборота для восстановления посадки. Избегайте перекосов трубки и многократных попыток перезатяжки — это снижает ресурс кольца. Не применять с абразивными средами и при давлении/температуре выше паспортных значений; при критических режимах используйте контргайку или систему защиты от вибрации. Проверяйте герметичность методом выдержки по давлению и документируйте момент затяжки для упрощения последующего сервиса.
