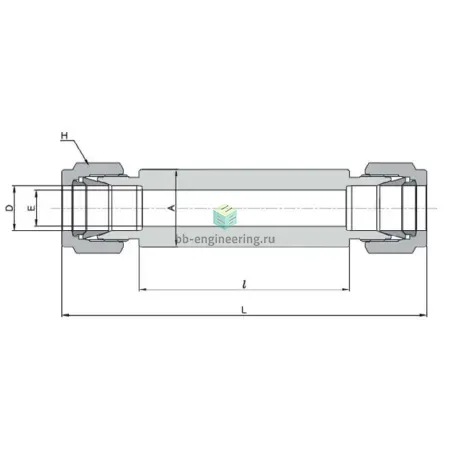

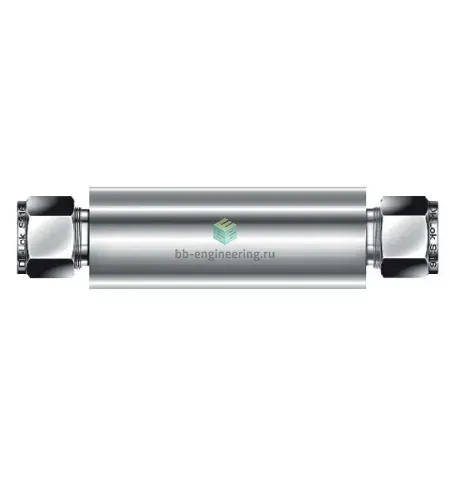

DBUW-4-SA DK-Lok - Соединитель прямой под приварку обжимной 1/4", нерж.

Назначение и принцип работы

Обжимной соединитель прямой под приварку с подключением 1/4″ (6,35 мм) предназначен для соединения приборных и трубных линий в системах измерения, отбора проб, гидравлики и технологических установках с агрессивными средами. Один торец под приварку обеспечивает постоянное жесткое присоединение к трубопроводу или штуцеру, второй — обжимной тип с двумя обжимными кольцами и гайкой создаёт разъёмное, герметичное металл‑к‑металлу уплотнение без применения уплотняющих материалов (Тип уплотнения резьбы: -). Конструкция обеспечивает минимальную мёртвую зону и надёжную герметичность при высоких давлениях.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, что обеспечивает коррозионную стойкость и совместимость с водой, паром, кислотами, нефтепродуктами и газами. Двухколецовая обжимная система повышает сопротивляемость вибрации и циклическим нагрузкам по сравнению с одноразовыми фитингами. Для типоразмера 1/4″ при правильной подборке труб и соблюдении инструкции допускается рабочее давление до ≈6000 psi (≈413 bar) в зависимости от стенки трубки; температурный диапазон применения ориентировочно от −196 °C до +400 °C в зависимости от рабочего давления и среды.

Экспертные рекомендации по применению

Подбирайте фитинг под трубку 6,35 мм с соответствующей толщиной стенки; перед обжатием обеспечьте ровную, обезжиренную и фасочную кромку. Приварку выполняйте клемповым/стыковым швом с защитой от образования оксидной плёнки и последующей очисткой/пассивацией нержавеющей стали. При сборке сдвиньте гайку и обжимные кольца на трубку до упора, затяните по рекомендованному моменту производителя (таблица моментов DK‑Lok); избегайте перетяжки и повторного использования деформированных колец. Выполняйте гидро- или аэротест на герметичность после монтажа; при вибрации применяйте опоры и компенсаторы, при агрессивных средах рассматривайте материалы уплотнений и совместимость с AISI 316.
