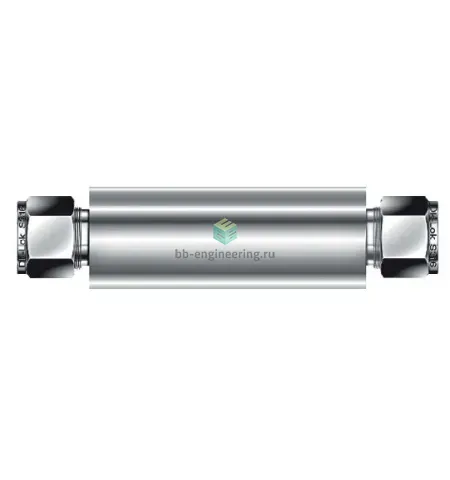

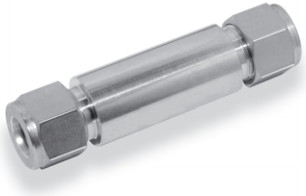

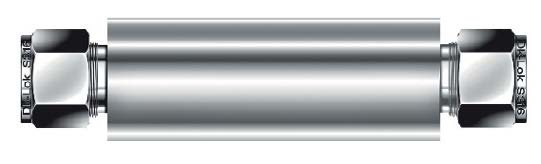

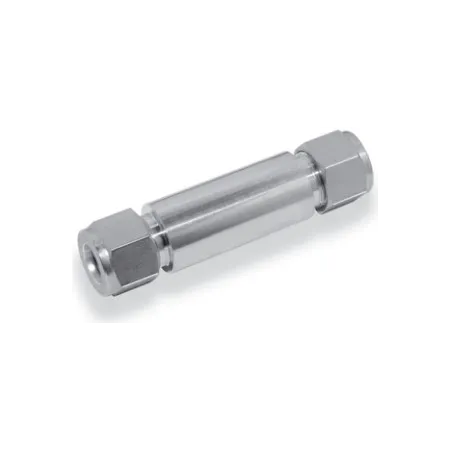

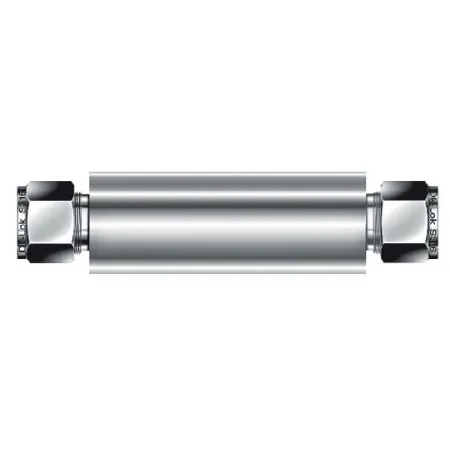

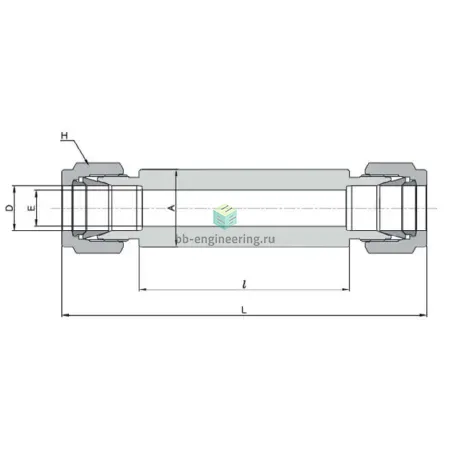

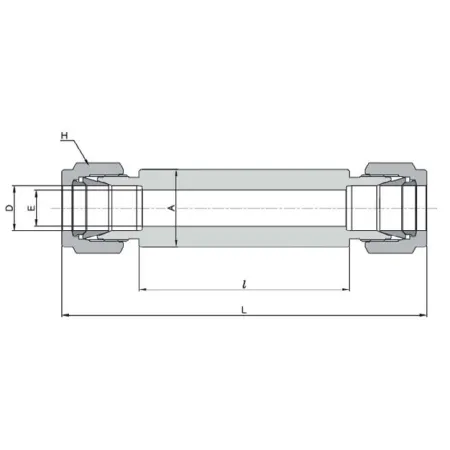

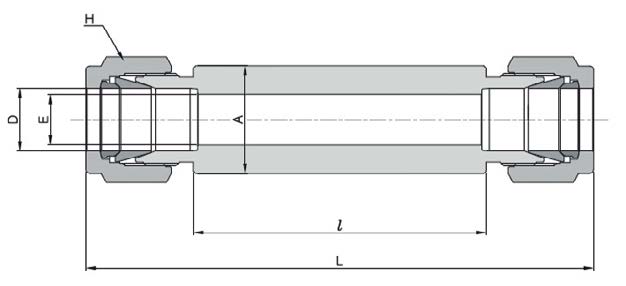

DBUW-6-SA DK-Lok - Соединитель прямой под приварку обжимной 3/8", нерж.

Назначение и принцип работы

Соединитель прямой под приварку обжимной предназначен для герметичного присоединения трубки Ø 3/8″ (9,525 мм) к корпусам, коллекторам и магистралям через приварной патрубок. Принцип работы — механическое зажимание трубки двумя обжимными кольцами (двух-кольцевая конструкция) и гайкой, при этом на стыке образуется металлометаллическое уплотнение; приварной хвостовик обеспечивает неизменную ось и прочное неразъёмное соединение с трубопроводом. Решает задачи передачи агрессивных сред и сигналов в системах КИПиА, гидравлики и технологических линий с высокими требованиями к герметичности и виброустойчивости.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость в средах воды, пара, углеводородов и большинства химреагентов. Двухколецный принцип обжима гарантирует повторяемую металлометаллическую герметичность без применения уплотнительных материалов (тип уплотнения резьбы — отсутствует). Типичное рабочее давление для подобных изделий — до 690 бар (10 000 psi) при комнатной температуре; температурный диапазон эксплуатации с учётом материалов — примерно от −196 °C до +400 °C, в зависимости от применяемых труб и условий.

Экспертные рекомендации по применению

Перед монтажом приварной торец следует корректно приварить к приёмной детали и дать остыть, при необходимости удалив окалину; сборку обжимного узла выполнять после сварки. Для обжима: посадить трубку до упора, затянуть гайку от руки и затем контрольным моментом (обычно 1–1,5 оборота после «в руку»; следовать инструкциям производителя) добиться плотного контакта феррул. Избегать чрезмерного затяжки и повторного использования деформированных колец. Рекомендуется опираться трубку и исключать концентрацию изгибных нагрузок в зоне фитинга, проводить гидравлическую пробу при 1,2–1,5 рабочего давления. Типичные ошибки: сварка после сборки, малая глубина посадки трубки, чрезмерная или недостаточная затяжка, загрязнения на уплотняемых поверхностях.
