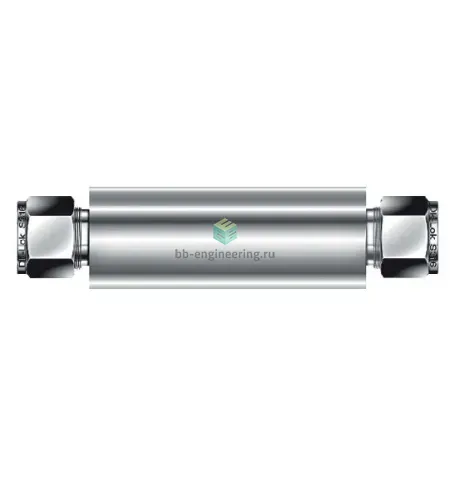

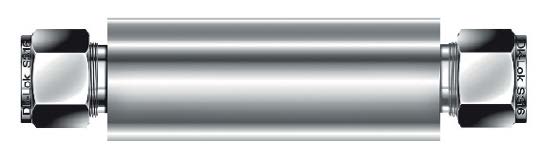

DBUW-8-SA DK-Lok - Соединитель прямой под приварку обжимной 1/2", нерж.

Назначение и принцип работы

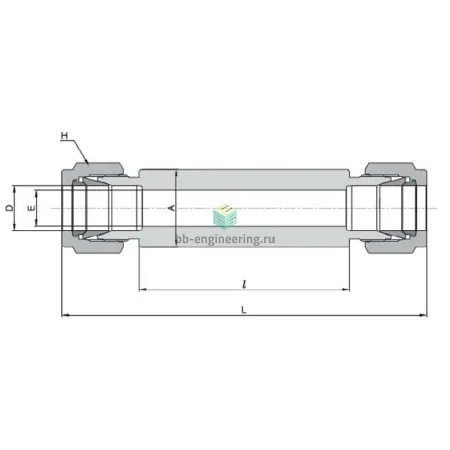

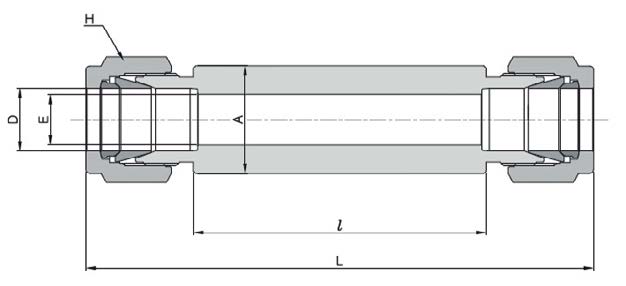

Соединитель прямой под приварку DBUW-8-SA DK-Lok предназначен для жёсткого присоединения трубки Ø 1/2″ (12,7 мм) к технологической магистрали с выполненной приварной посадкой. Конструкция сочетает приварной хвостовик для неизменяемого присоединения к трубопроводу и обжимную часть с двумя обжимными кольцами и гайкой для герметичного захвата контрольной или сигнальной трубки. При монтаже хвостовик приваривают к магистрали по указанному технологическому регламенту, после чего трубку вводят в обжимную группу — торцевой и передний конусы феррул обеспечивают металлометаллическую уплотняющую посадку без применения уплотняющих материалов.

Ключевые особенности конструкции

Корпус и хвостовик изготовлены из нержавеющей стали AISI 316, общее материаловое исполнение — нержавеющая сталь, что обеспечивает устойчивость к коррозии в агрессивных средах (вода, пар, нефтехимия, инертные газы). Тип уплотнения резьбы отсутствует (разъём сварной), уплотнение реализовано через две феррулы и гайку. Для размеров 1/2″ типичное рабочее давление в приближённых спецификациях производителя достигает порядка 6000 psi (≈414 бар) при температурном диапазоне эксплуатации металлометаллического уплотнения примерно от −60 °C до +400 °C; конкретные значения уточняйте по сертификату и процедурам отбора для вашей среды.

Экспертные рекомендации по применению

Рекомендуется сначала приварить хвостовик по сварочному регламенту (аргоновая/стыковая сварка для AISI 316), выполнить механическую зачистку и удаление заусенцев, при необходимости пропаривание/отжиг зоны сварки. Охлаждённый шов инспектировать на дефекты и при необходимости пропустить контроль герметичности. Перед сборкой трубка должна быть обрезана в ровный торец, сняты фаски и заусенцы; избегайте перекоса и осевого смещения при ввертывании гайки. Не допускайте чрезмерного затягивания — ориентируйтесь на заводские рекомендации по моменту/числу оборотов и выполните испытание на рабочее давление. Для вибронагруженных участков применяйте опоры/фиксацию и регулярный контроль утечек.
