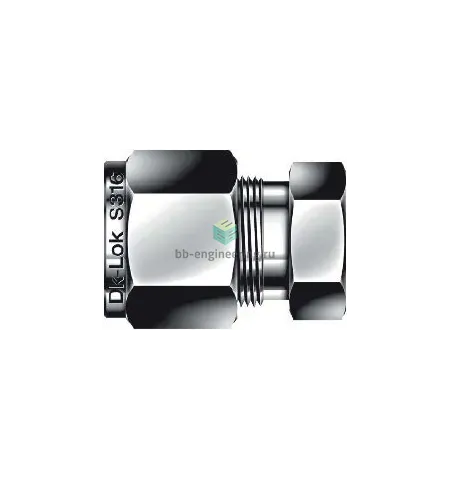

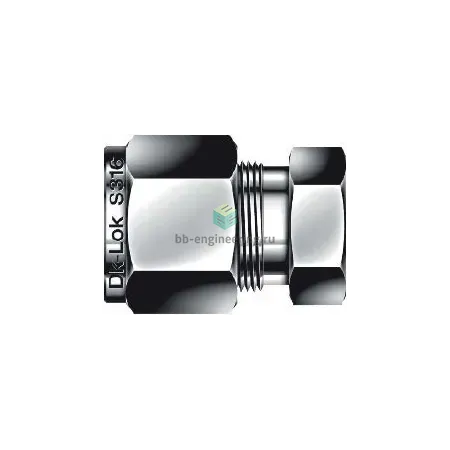

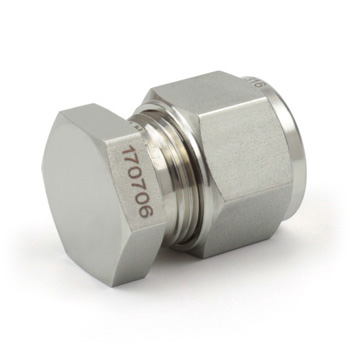

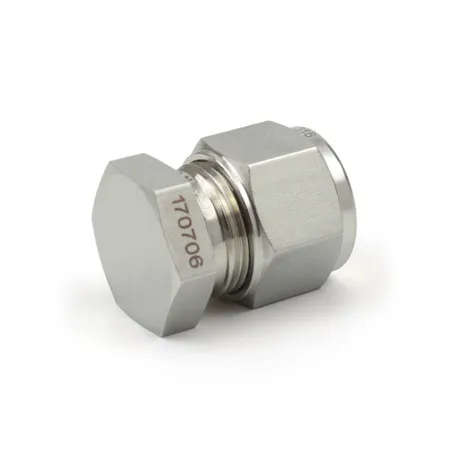

DC-20M-SA - Заглушка на трубку обжимная 20 мм, нерж.

Назначение и принцип работы

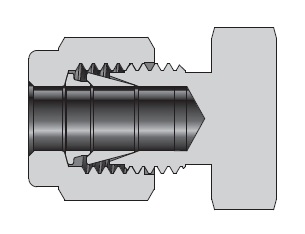

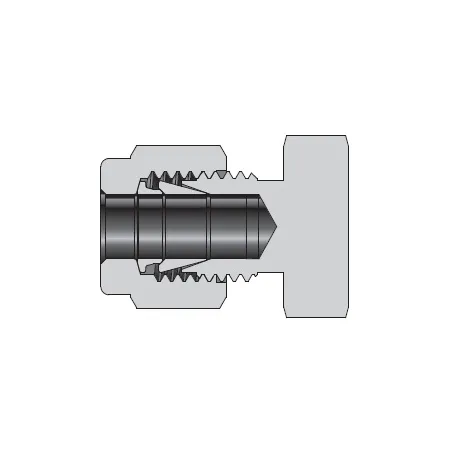

Заглушка на трубку обжимная для труб Ø20 мм предназначена для герметичного перекрытия концевого сечения магистрали в системах контрольно-измерительной аппаратуры, гидравлики и технологических разводок. Работает по принципу механического обжатия трубы двумя обжимными кольцами и гайкой: при затяжке создаётся металлическое уплотнение «труба–первое кольцо–второе кольцо–корпус», которое исключает утечку рабочей среды без применения уплотнительных материалов в зоне обжима. Корпус в исполнении из нержавеющей стали AISI 316 обеспечивает коррозионную стойкость и совместимость с агрессивными средами.

Ключевые особенности конструкции

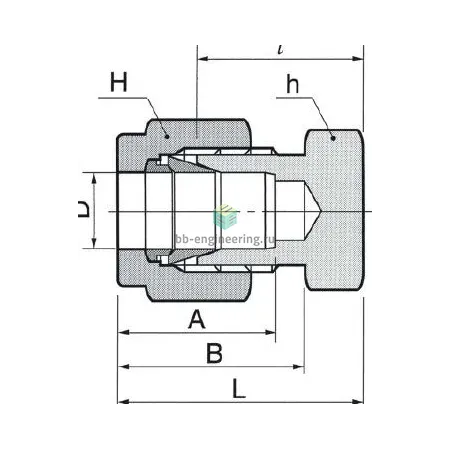

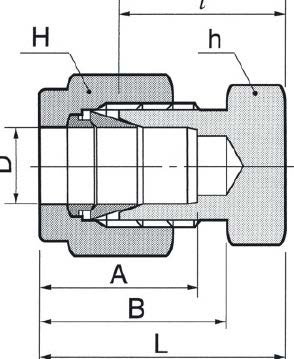

Конструкция: обжимной фитинг с двумя феррулами и гайкой, форма — заглушка на трубку, подключение — 20 мм. Материал корпуса и феррул — нержавеющая сталь (AISI 316), что гарантирует стойкость к коррозии и совместимость с водой, маслом, газами и паром. Резьбовое уплотнение не применяется (тип уплотнения резьбы: —), уплотнение обеспечивается металлом. В типичных паспортах DK‑Lok для аналогичных обжимных исполнений рабочее давление для труб такого диаметра находится в высоком диапазоне (сотни бар в зависимости от толщины стенки и станции испытаний), температурный диапазон эксплуатации нержавеющей стали AISI 316 позволяет работать при типичных температурах технологических сред от примерно −60 °C до +200…+300 °C с учётом рабочих уплотнений и среды.

Экспертные рекомендации по применению

Монтаж выполнять по регламенту: ровный торец трубы без рисок и заусенцев, обеспечить рекомендованную толщину стенки для 20 мм труб, вставить феррулы по направлению, затянуть гайку от руки и довести до момента упора согласно таблице крутящего момента производителя (использовать калиброванный динамометрический ключ). Избегать перекручивания и ударных нагрузок на фитинг; при повторном монтаже заменить феррулы. Перед вводом в эксплуатацию выполнить гидравлическое или пневматическое опробование при рабочем давлении и оценить отсутствие течи. При агрессивных или абразивных средах предусмотреть антикоррозионные мероприятия и регулярную инспекцию.
