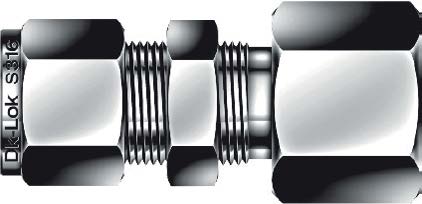

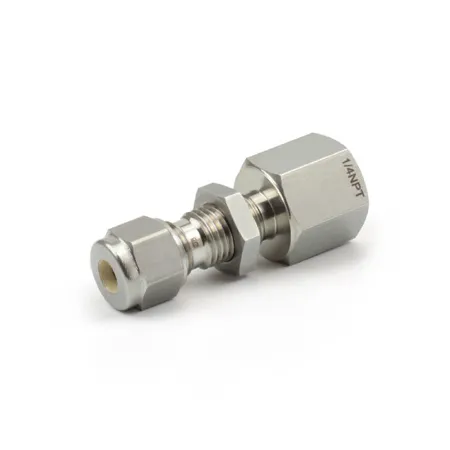

DCBF12-12N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

Панельный соединитель с внутренней резьбой NPT3/4 — обжимной адаптер для подсоединения трубки Ø3/4" к резьбовому каналу на передней панели приборов или корпуса. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное фиксированное соединение трубки без применения уплотнительных колец на линии, а уплотнение резьбы выполняется ФУМ‑лентой. Применяется в системах измерения и управления, технологических линиях с рабочими средами (воздух, инертные газы, масла, вода и большинство химических сред), где требуется надежный герметичный вывод трубки через панель.

Ключевые особенности конструкции

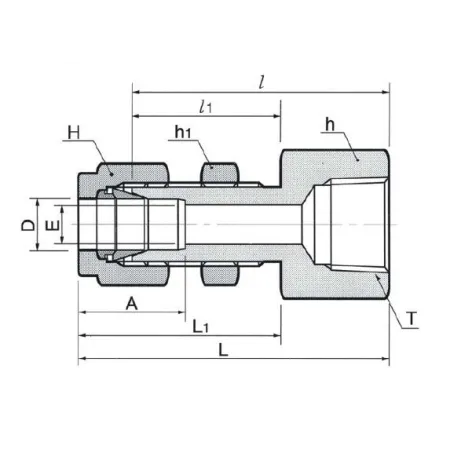

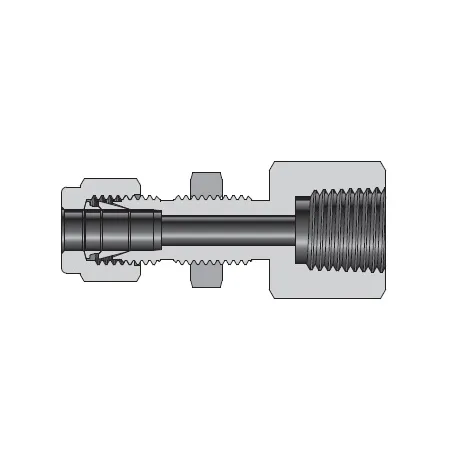

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость при агрессивных средах. Исполнение — двухкольцевая обжимная система DK‑Lok, гарантирующая повторяемую плотность соединения для трубок 3/4". Параметры подключения: внутренний порт NPT3/4 и трубный порт 3/4" (трубка). Резьба уплотняется ФУМ‑лентой; при правильной сборке типичное рабочее давление для подобных обжимных соединений в размерах 3/4" — до 200 бар, диапазон температур эксплуатации примерно от −60 °C до +200 °C (зависит от среды и уплотняющих материалов).

Экспертные рекомендации по применению

При подборе учитывайте материал среды и требуемое давление; для агрессивных сред AISI 316 предпочтителен. При монтаже использовать ФУМ‑ленту на резьбу NPT, избегать нанесения герметиков внутрь прохода. Сборку выполнять последовательностью: вставить трубку, затянуть гайку до соприкосновения колец, затем добить контрольным моментом согласно табличным рекомендациям производителя; зажать корпус в панельном отверстии, исключая скручивающие усилия на трубопровод. Избегать многократного повторного монтажа обжимных колец — при демонтаже проверять целостность и при необходимости заменять. Для критичных применений согласовать параметры с заводской спецификацией DK‑Lok.
