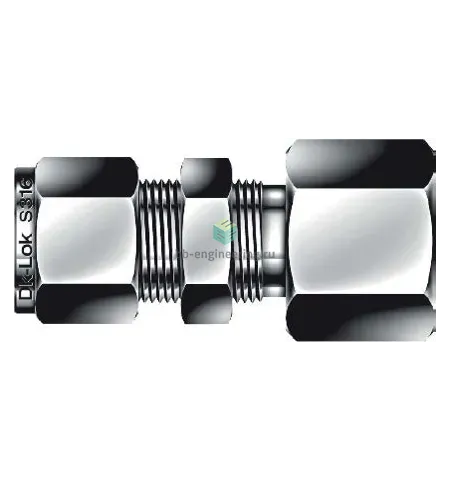

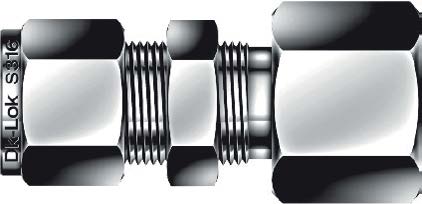

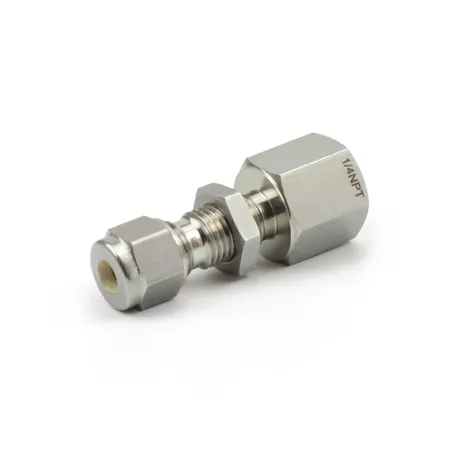

DCBF12M-8N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

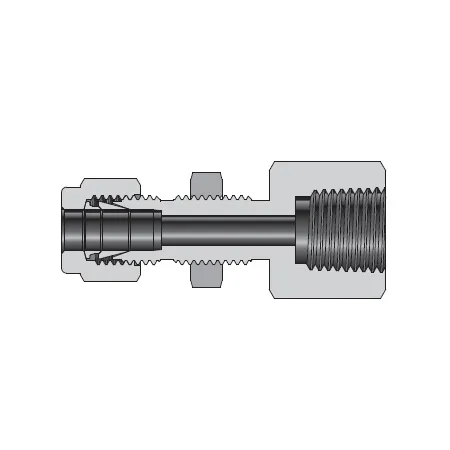

Соединитель панельный с внутренней резьбой NPT1/2 и под обжимную трубку 12 мм предназначен для подсоединения трубопроводов приборной и технологической арматуры в монтажных панелях, коллекторных и пробоотборных линиях. Работает по принципу двухколодочного обжима: при затяжке гайки заднее и переднее обжимные кольца захватывают и уплотняют трубку 12 мм, обеспечивая механическое крепление и герметизацию линии, а резьбовое соединение NPT1/2 уплотняется с помощью ФУМ‑ленты для упора в панель и внешней коммутации.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухобжимная (две оправки и гайка) для высокой механической прочности и минимизации утечек при вибрации. Резьба NPT1/2 уплотняется ФУМ‑лентой; подключение канала 2 рассчитано на трубку Ø12 мм. Применим в средах: сжатые газы, технологические и гидравлические жидкости, химические среды и вакуум. Рабочие параметры зависят от толщины стенки трубки; типичные практические диапазоны при правильном монтаже — до ≈400 бар и температур от примерно −60 °C до +200 °C (ограничено уплотнением и средой).

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный Ø и толщину стенки трубки 12 мм; перед монтажом удалите фаски и заусенцы, обеспечьте вставку трубки до упора в посадочное гнездо. Резьбу NPT1/2 уплотняйте ФУМ‑лентой в несколько слоёв, избегая попадания ленты внутрь трубопровода. Затяжка: довести до упора вручную, затем 1–1,5 оборота гайки (или по рекомендованному моменту производителя); при повторной сборке меняйте обжимные кольца. Проверяйте систему на утечки пробным давлением и фиксируйте фитинги на трубке хомутами при вибрации.
