DCBF16-16N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1-1", нерж.

Назначение и принцип работы

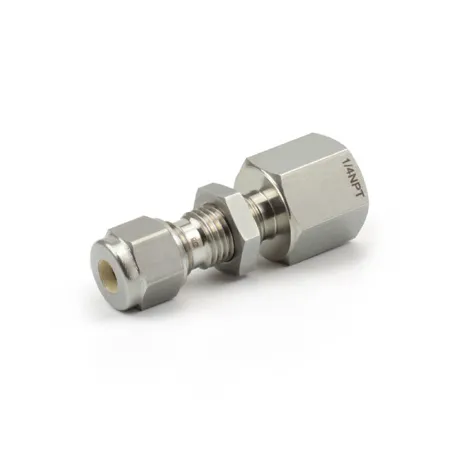

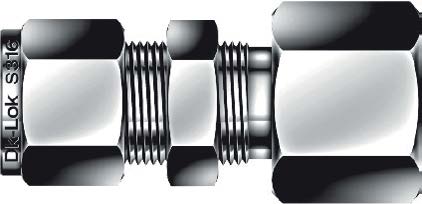

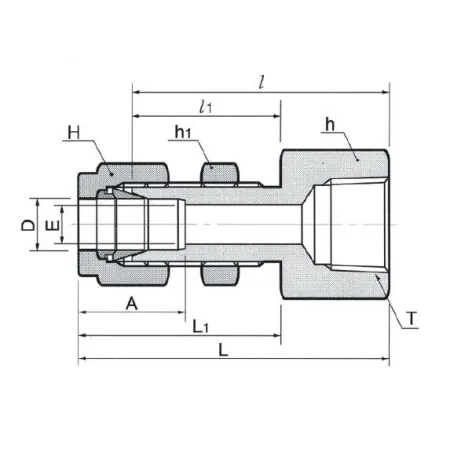

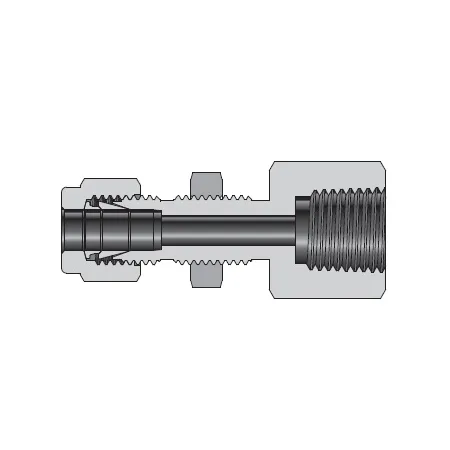

Соединитель панельный DCBF16-16N-SA DK-Lok предназначен для герметичного ввода/вывода цилиндрической трубки Ø1" через панель с конической внутренней резьбой NPT1. Применяется в системах технологического и измерительного оснащения для передачи газов и жидкостей под давлением. Работает по принципу двухобжимного (double ferrule) зажима трубки: при затяжке гайки обжимные кольца фиксируют трубку, обеспечивая механическое центрирование и уплотнение; резька герметизируется ФУМ-лентой.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с двумя обжимными кольцами и гайкой; резьба NPT1 герметизируется ФУМ-лентой. Рекомендуемые рабочие среды: инертные и технические газы, гидравлические и технологические жидкости. При использовании стандартной трубки 1" типичное рабочее давление может достигать порядка сотен бар (зависит от толщины стенки трубки и условий установки); ориентировочный температурный диапазон эксплуатации с ФУМ-лентой и AISI 316: примерно −60…+232 °C (для PTFE-уплотнений допускается до ≈+260 °C).

Экспертные рекомендации по применению

Подбирайте конструкцию трубки и её толщину под ожидаемое рабочее давление; для 1" используйте трубы с нормируемой толщиной стенки и проверяйте допустимые значения по справочным таблицам. При монтаже наносите ФУМ-ленту на внешнюю NPT-резьбу по направлению вкручивания, не допуская попадания обрезков в поток. Затяжку гайки выполняйте динамометрическим ключом согласно рекомендациям DK-Lok: предварительная посадка и последняя фиксирующая затяжка для герметичности без деформации трубки. Избегайте повторного многоразового обжима одной и той же трубки без замены обжимных колец; при агрессивных средах контролируйте состояние AISI 316 и периодически проверяйте на утечки.
