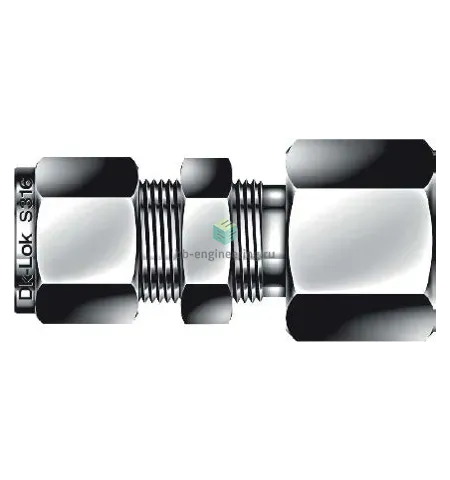

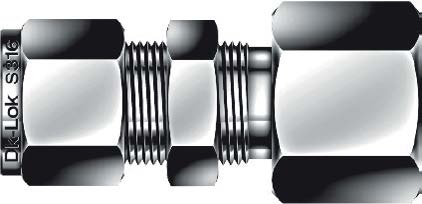

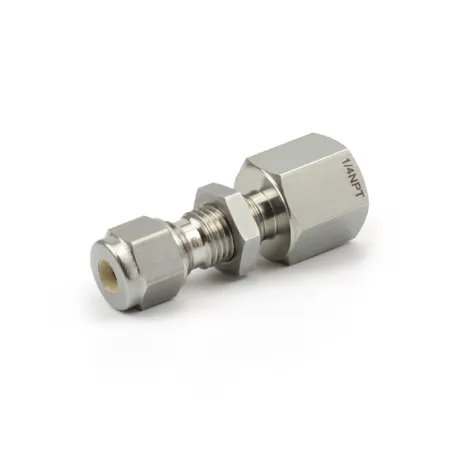

DCBF2-2N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

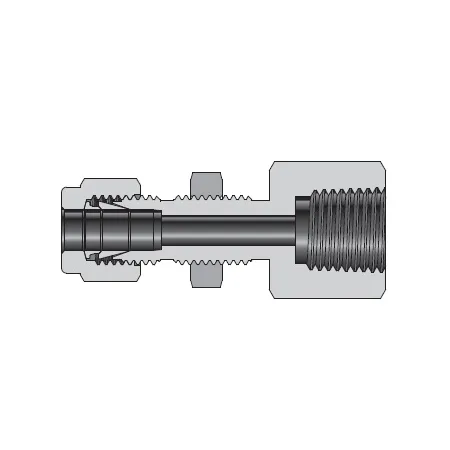

Панельный соединитель с внутренней резьбой предназначен для прохождения и герметичного подключения 1/8″ трубки к резьбовому отводу NPT1/8 на щитах, корпусах оборудования и панелях приборов. Работает по принципу обжима трубки двумя обжимными кольцами (двухчашечная система) и гайкой: при затяге гайки кольца фиксируют трубку, обеспечивая металл-металл герметизацию, а резьбовое соединение с контр-частью уплотняется ФУМ-лентой. Применяется в системах технологической автоматики, измерительных линиях и газовых разводках, где требуется компактный ввод трубки через перегородку с надежной герметичностью.

Ключевые особенности конструкции

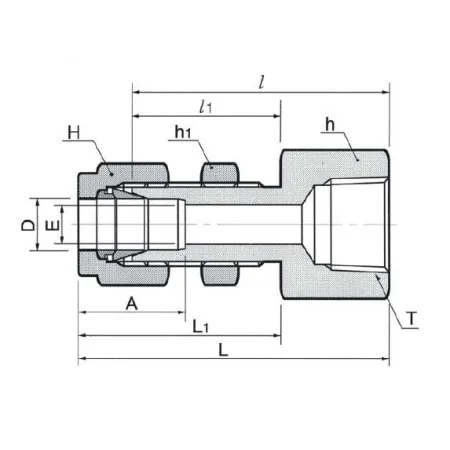

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость при работе с агрессивными средами и в коррозионно-активной среде. Подключение: канал 1 — внутренняя резьба NPT1/8, канал 2 — под трубку 1/8″ (комплект двух обжимных колец и гайки). Тип уплотнения резьбы — ФУМ-лента. Конструкция рассчитана на эксплуатацию в типичных интервалах для стальных обжимных фитингов: рабочее давление до ≈413 бар (6000 psi) при 20°C и температурный диапазон приблизительно от −196°C до +260°C, что делает изделие пригодным для гидравлики, газов, пара и аналитических линий.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца и соосность трубки, отрезать ровно под прямым углом, вставить до упора. Использовать ФУМ-ленту только на наружной резьбе сопрягаемой детали, не накручивать ленту внутрь канала. Затягивать гайку обжима и резьбовое соединение в соответствии с рекомендациями производителя, избегая перетяжки, которая деформирует кольца и снижает герметичность. После монтажа выполнить давление пробой и повторную проверку на утечки. Для агрессивных сред и высоких температур рекомендуется контролировать совместимость среды с AISI 316 и при необходимости применять систему защиты или регулярный осмотр.
