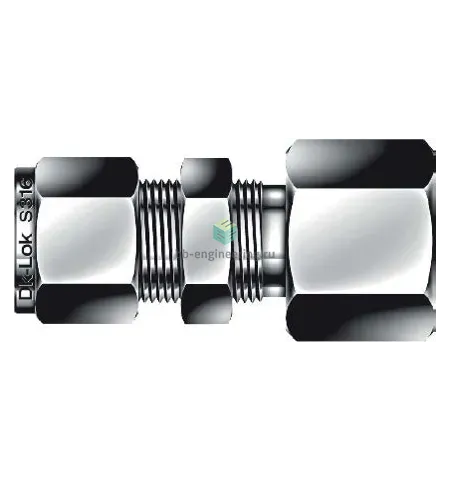

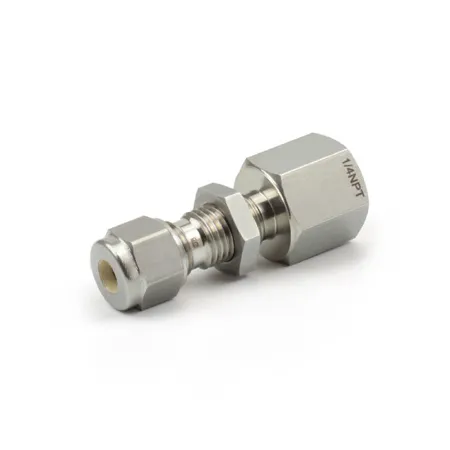

DCBF20-20N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1 1/4-1 1/4", нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой DCBF20-20N-SA DK‑Lok предназначен для подвода технологической среды через панель в трубопроводную систему с последующим присоединением трубки Ø1 1/4″. Принцип — обжимное уплотнение двумя коническими обжимными кольцами и гайкой; резьба NPT1 1/4 уплотняется ФУМ‑лентой. Применяется в системах отбора проб, приборных линиях и гидропневматике для передачи нейтральных газов, жидкостей и нефтепродуктов при температуре и давлении, соответствующих материалу AISI 316 и уплотняющему ФУМ‑слою.

Ключевые особенности конструкции

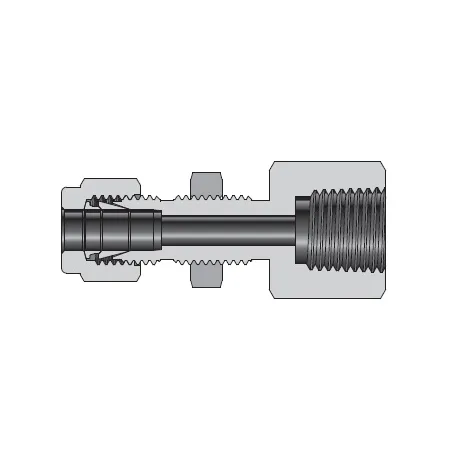

Корпус и обжимные элементы — нержавеющая сталь AISI 316; конструкция — двухкольцевая (двухфerrуловая) для надежного механического и герметичного соединения трубки Ø1 1/4″ с внутренней резьбой NPT1 1/4. Резьба уплотняется ФУМ‑лентой; совместим с обычными рабочими средами: вода, масла, азот, природный газ, гидравлические жидкости (важно учитывать совместимость с ФУМ). Температурно‑давленное окно: эксплуатационно ориентировочно от −60 °C до +200…+260 °C (ограничено ФУМ); допускаемое рабочее давление зависит от наружного диаметра и толщины стенки трубки — для малых диаметров у аналогичных изделий DK‑Lok до 400+ бар, для крупной трубки Ø1 1/4″ типично порядка 40–150 бар — точные значения по паспорту.

Экспертные рекомендации по применению

Подбирайте соединитель по наружному диаметру и толщине стенки трубки и сверяйте допустимое рабочее давление по паспорту DK‑Lok. При монтаже: предварительно намотать ФУМ аккуратно, не закладывать в канал обломки; заворачивать гайку по таблице момент‑затяжки производителя, затем добивать обжим согласно инструкции; избегать перекрута трубки и изгибных нагрузок, фиксировать трубопровод хомутами. Проводите опрессовку/пневмоиспытание после установки, контролируйте вибрации и цикличность нагрузок — при агрессивных средах и высоких температурах заменяйте уплотнение на совместимые материалы.
