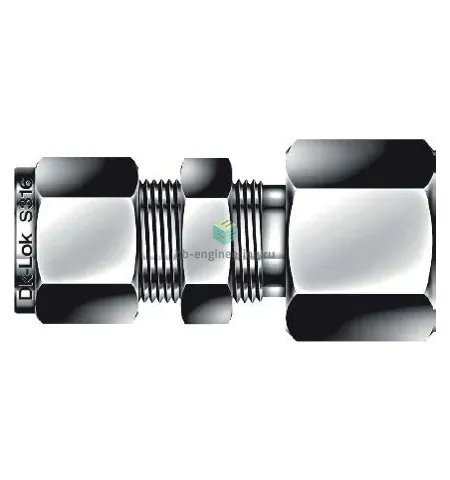

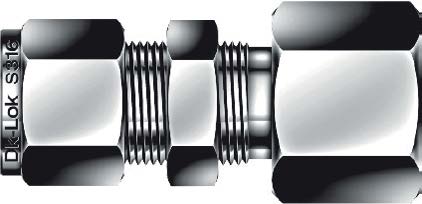

DCBF24-24N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1 1/2-1 1/2", нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой для обжима трубки DCBF24-24N-SA DK‑Lok предназначен для фиксированного прохода технологических сред через панель при подключении трубки Ø 1 1/2" (38 mm) к резьбовому порту NPT1 1/2. Работает по принципу двухобжимного соединения: при затяжке гайки два обжимных кольца последовательно фиксируют трубку, обеспечивая металл‑металл герметизацию. Резьба герметизируется ФУМ‑лентой (PTFE) на стороне NPT. Применяется в системах гидравлики, технологического газа, пара и агрессивных сред, где требуются коррозионная стойкость и уплотнение без дополнительных уплотнителей в зоне трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, совместимая с коррозионными средами. Конструкция — двухобжимное исполнение с гайкой и двумя феррулами, внутренний NPT1 1/2 и трубная сторона 1 1/2". Тип уплотнения резьбы — ФУМ‑лента (PTFE). Ориентировочные нормативные параметры: для меньших диаметров двухферрульные DK‑Lok допускают рабочее давление до 690 bar (10 000 psi), для трубных присоединений 1 1/2" практическое рабочее давление ориентировочно до ~250 bar; температурный диапазон при использовании PTFE до +260 °C, при отсутствии органических уплотнений — до ≈+400 °C. Допускаемые среды: воды, масла, инертные и агрессивные газы и жидкости, пар; не рекомендуется для сред с абразивными взвесями без фильтрации.

Экспертные рекомендации по применению

Подбирайте точный наружный диаметр трубки 1 1/2" и очищайте торец от заусенцев. Наносите ФУМ‑ленту в 2–3 слоя на NPT, избегая попадания в полость трубки. Затягивайте гайку по рекомендуемому моменту производителя (контролируемый крутящий момент) до плотного обжатия феррулов, избегая переборной деформации. Обеспечьте опору трубопровода и компенсацию термических перемещений; при высоких давлениях периодически проводить контроль на герметичность. Типичные ошибки: недостаточная/чрезмерная затяжка, использование несовместимых трубных материалов, отсутствие очистки — приводят к протечкам. При агрессивных средах контролируйте совместимость AISI 316 с рабочей средой и применяйте антикоррозионные меры.
