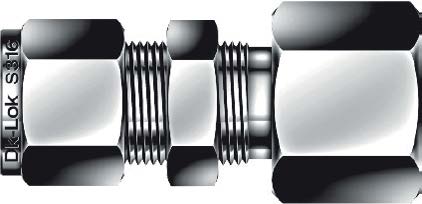

DCBF32-32N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT2-2", нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой и обжимным подключением предназначен для передачи рабочих сред (жидкости, газы, пар) через панель или стенку аппарата с утечкоустойчивым переходом на трубку Ø 2" (50,8 мм). Одним концом он врезается в панель через внутр. резьбу NPT2 (номинальный 2" NPT, наружный диаметр резьбы ≈ 60,3 мм), другим — фиксирует трубку с помощью двух обжимных колец и гайки; герметизация резьбы обеспечивается ФУМ-лентой. Принцип — фланцевый монтаж панели и локализованный металл-металл обжим двухферулной конструкции, дающий надежное герметичное соединение для систем измерений и магистралей.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Конструкция: гайка + две обжимные втулки (front/back ferrule) для безфланцевого соединения трубки Ø 2". Резьба NPT2 уплотняется ФУМ-лентой; внутренняя полость свободна от герметиков, что важно для чистых технологических линий. Рабочие среды: технологические и гидравлические масла, вода, инертные и технические газы. Типичные диапазоны: рабочее давление зависит от толщины стенки трубки и режима — ориентировочно до десятков МПа (зависит от комплектации); температурный диапазон эксплуатации при использовании ФУМ-ленты и AISI 316 — приближённо −60…+260 °C.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и рабочее давление; для высоких давлений выбирайте трубку с повышенной толщиной. Подготовка монтажа: срез и снятие фаски должны быть чистыми, центровка трубки обязательна; затяжка гайки — по регламенту производителя или до характерного упора обжимных колец, избегайте перезатяжки. На резьбу применяйте ФУМ-ленту корректно (несколько слоёв, не внутрь полости). Проверяйте герметичность пневмо- или гидропроверкой после установки и предохраняйте соединение от вибраций и перекосов трубопровода.
