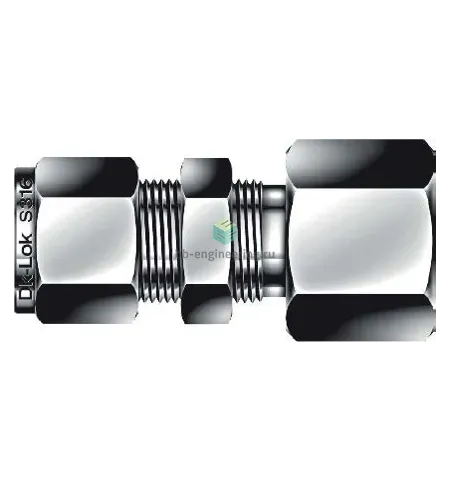

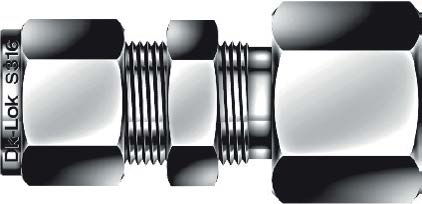

DCBF4-2N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Панельный соединитель с внутр. резьбой и обжимным соединением служит для быстрой и герметичной разводки рабочих сред: воздуха, инертных газов, масел и некоррозионных жидкостей в трубопроводах приборного класса. Модель с подключением NPT1/8 — 1/4″ предназначена для ввода резьбового присоединения в панель и последующего подключения трубки Ø1/4″ через обжим двух колец и гайку; резьба уплотняется ФУМ-лентой. Принцип работы — механическое посадочное и уплотняющее действие двух обжимных колец (двухфланцевая система), которая обеспечивает повторяемое герметичное соединение при рабочих давлениях типично до 6000 psi (≈413 bar) для трубки 1/4″ при комнатной температуре (точные значения — по таблицам производителя).

Ключевые особенности конструкции

Корпус и комплектующие из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах. Конструкция — два обжимных кольца и гайка, панельный корпус с внутренней NPT1/8, выход под трубку 1/4″. Резьба уплотняется ФУМ-лентой; исполнение рекомендовано для сред, совместимых со 316 SS и PTFE. Рабочие температуры типично в диапазоне −60…+200 °C (зависит от уплотнителя и среды). Применяется в системах КИПиА, гидравлике низкого и среднего давления, пневмосистемах и технологических линиях.

Экспертные рекомендации по применению

При подборе учитывать размер трубки 1/4″ и соответствие давления рабочим условиям; сверять допустимые давления в каталожных таблицах DK‑Lok. Момент и последовательность монтажa: затянуть гайку после установки колец согласно инструкции производителя (обычно от 1 до 1,5 оборота после предварительной затяжки вручную), использовать ФУМ‑ленту на внутренней NPT1/8, не допускать перегиба трубки у входа в фитинг и вибрационной нагрузки без опор. Перед вводом в эксплуатацию выполнить гидро- или пневмотест на номинальное давление и контролировать повторную затяжку после циклов тепловой усадки.
