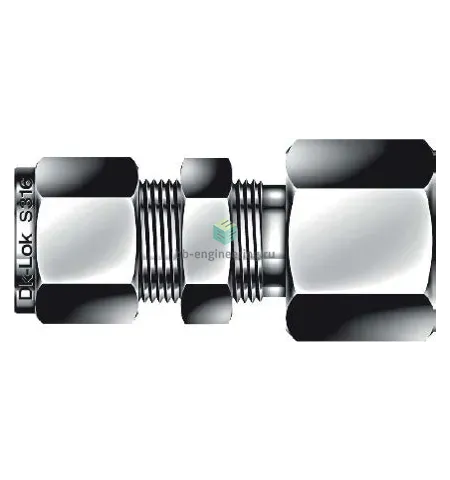

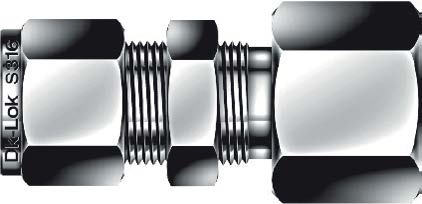

DCBF4-4N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

Панельный обжимной соединитель DCBF4-4N-SA предназначен для прокладки трубной разводки через щит или корпус с переходом на NPT‑резьбу. Конструкция обеспечивает герметичное соединение между конической внутренней резьбой NPT1/4 и трубкой Ø1/4" (6,35 мм) методом двухобжимного фитинга: при затяжке гайки два обжимных кольца формируют металлометаллическую посадку на трубке, а резьбовое сопряжение уплотняется ФУМ‑лентой. Идеален для технологических линий с газами и жидкостями малого диаметра в приборах КИПиА, лабораторных и промышленных системах.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинству рабочих сред. Тип уплотнения резьбы — ФУМ‑лента; рабочее давление при комнатной температуре до ~6000 psi (≈413 бар) для типичных 1/4" обжимных систем (зависит от условий применения). Температурная стойкость корпуса ориентировочно от −196 °C до +400 °C, отмечая, что предел уплотнения резьбы с ФУМ‑лентой ≈+260 °C. Соответствует требованиям к компактным панельным проходным фитингам с надежной металл‑в‑металл герметизацией трубки.

Экспертные рекомендации по применению

Перед монтажом аккуратно обрезать и фасковать трубку, не использовать уплотняющие пасты в зоне обжима. На резьбу NPT наносить ФУМ‑ленту в 2–3 оборота по направлению заворачивания, избегать попадания ленты в поток. Затяжку гайки производить по рекомендованному моменту производителя; перекручивание снижает надежность металлометаллического уплотнения. Для кислородных и особо чистых сред обеспечить промывку и очистку от смазок/перекрестных загрязнений. Выполнить контроль на герметичность после первого пуска и при повышенных давлениях.
