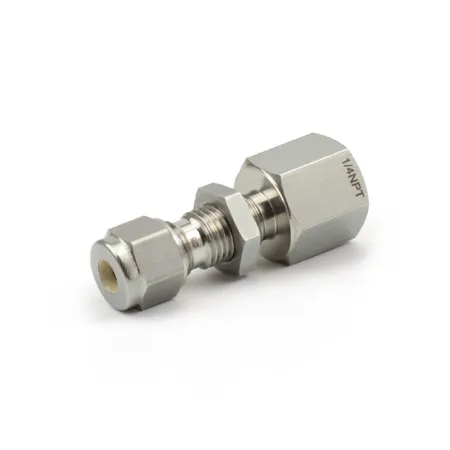

DCBF6-4N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

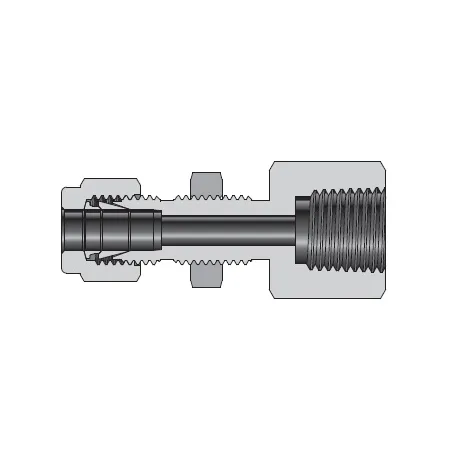

Панельный обжимной соединитель с внутренней конической резьбой NPT1/4—3/8″ предназначен для подключения 3/8″ (≈9,52 мм) трубки к панельному вводу с резьбой NPT1/4. Конструкция решает задачи герметичного подвода технологических сред (газы, сжатый воздух, гидравлические и процессные жидкости) через стенки шкафов и панелей без применения сварки. Рабочий принцип: на трубку одеваются две обжимные втулки (двухпольная система), далее затягивается гайка — втулки клинятся на трубке и создают механически стабильный уплотняющий зажим; резьба в панели уплотняется ФУМ-лентой (PTFE) для герметичности внешнего соединения.

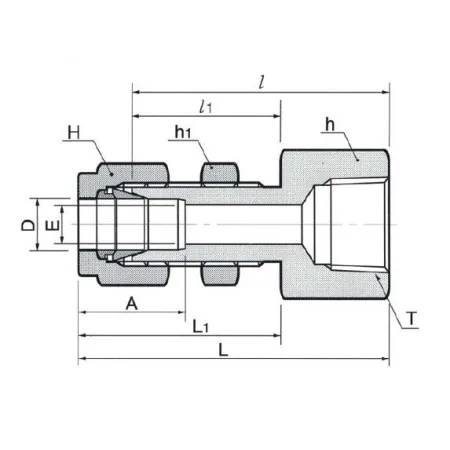

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Исполнение — двухвтулочная обжимная система, резьбовое уплотнение — ФУМ-лента. Подключения: канал 1 — внутренняя NPT1/4 (коническая), канал 2 — трубное подключение 3/8″. Типичное рабочее давление при комнатной температуре до ≈420 бар (6000 psi) для малых диаметров; температурный диапазон эксплуатации примерно от −60°C до +200°C в зависимости от применённого уплотнения и среды. Рекомендуется использовать в системах с требованием повторного демонтажа и высокой виброустойчивостью.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистый ровный торец трубки и скругление фаски, удалить заусенцы. Намотать ФУМ-ленту на наружную резьбу при сборке в панель, использовать упоры ключей для исключения кручения панели. Трубку вставлять до положения упора втулок; при повторном демонтаже заменить обжимные втулки при наличии протечек. Проверять уплотнение пробным давлением и пневмо/гелиевым тестом при предельных режимах. Избегать агрессивных сред при температур выше +200°C и механических перегрузок, соблюдать требования к материалам в контакте с рабочей средой.
